Ref: EWTGUHL112
HL 112 Panneau d'étude radiateurs (Réf. 065.11200)
Familiarisation avec un système de chauffage à eau chaude

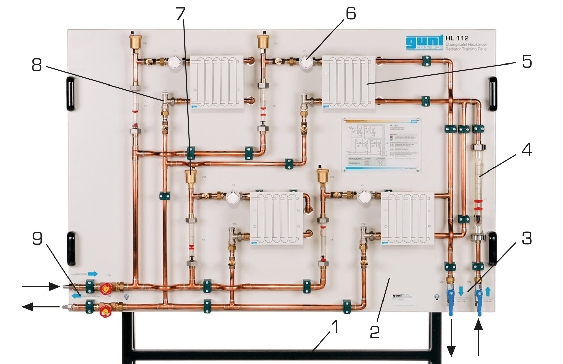

Le banc d'essai comprend un système de tuyauteries avec quatre radiateurs.
Chaque radiateur possède une purge d'air, une vanne thermostatique et un raccord de réglage.
Des rotamètres indiquent le débit à travers chaque radiateur et pour l'ensemble du système.
Des raccords pour eau de refroidissement permettent d'évacuer la chaleur amenée par l'eau chaude.
Tous les Raccords d'eau se font par des accouplements rapides.
Chaque radiateur possède une purge d'air, une vanne thermostatique et un raccord de réglage.
Des rotamètres indiquent le débit à travers chaque radiateur et pour l'ensemble du système.
Des raccords pour eau de refroidissement permettent d'évacuer la chaleur amenée par l'eau chaude.
Tous les Raccords d'eau se font par des accouplements rapides.
Contenu didactique / Essais
- équilibrage hydraulique des radiateurs
- détermination de la puissance calorifique
- détermination des caractéristiques du réseau de conduites dans différentes conditions d'exploitation
Les grandes lignes
- banc d'essai pour techniques de chauffage et sanitaire
- familiarisation avec un système de chauffage à eau chaude
- construction d'un système de chauffage complet avec d'autres bancs d'essai et systèmes de la série HL 100
Les caractéristiques techniques
Radiateur
- échangeur de chaleur à 10 plaques
- capacité: 3kW
Plages de mesure
- débit: 1x 1000L/h, 4x 300L/h
- équilibrage hydraulique des radiateurs
- détermination de la puissance calorifique
- détermination des caractéristiques du réseau de conduites dans différentes conditions d'exploitation
Les grandes lignes
- banc d'essai pour techniques de chauffage et sanitaire
- familiarisation avec un système de chauffage à eau chaude
- construction d'un système de chauffage complet avec d'autres bancs d'essai et systèmes de la série HL 100
Les caractéristiques techniques
Radiateur
- échangeur de chaleur à 10 plaques
- capacité: 3kW
Plages de mesure
- débit: 1x 1000L/h, 4x 300L/h
Informations logistiques
Dimensions et poids
Lxlxh: 1650x700x1850mm
Poids: env. 110kg
Nécessaire au fonctionnement
raccord d'eau chaude et froide
Liste de livraison
1 banc d'essai
1 jeu d'accessoires
1 mode d'emploi
Lxlxh: 1650x700x1850mm
Poids: env. 110kg
Nécessaire au fonctionnement
raccord d'eau chaude et froide
Liste de livraison
1 banc d'essai
1 jeu d'accessoires
1 mode d'emploi
Poids: 110 Kg Delai de livraison estimé : 16 semaines
