WL 110.03-V2 Échangeur de chaleur à faisceau tubulaire pour WL 110 (Réf. 060.11003)
Fonctionnant avec courant parallèle croisé et contre-courant croisé
Les é changeurs de chaleur à faisceau tubulaire sont des modè les largement ré pandus.
Ils pré sentent l´ avantage de proposer une grande surface de transfert de chaleur et un design compact.
Les é changeurs de chaleur à faisceau tubulaire sont utilisé s dans l´ industrie chimique et pharmaceutique, dans les raffineries et dans les installations en gé nie des procé dé s.
L´é changeur de chaleur à faisceau tubulaire WL 110.03 se compose de sept tubes, entouré s d´ un tube enveloppe transparent. L´ eau chaude traverse l´ espace du tube, et l´ eau froide traverse l´ espace de l´ enveloppe.
L´ eau chaude transmet ainsi une partie de son é nergie thermique à l´ eau froide.

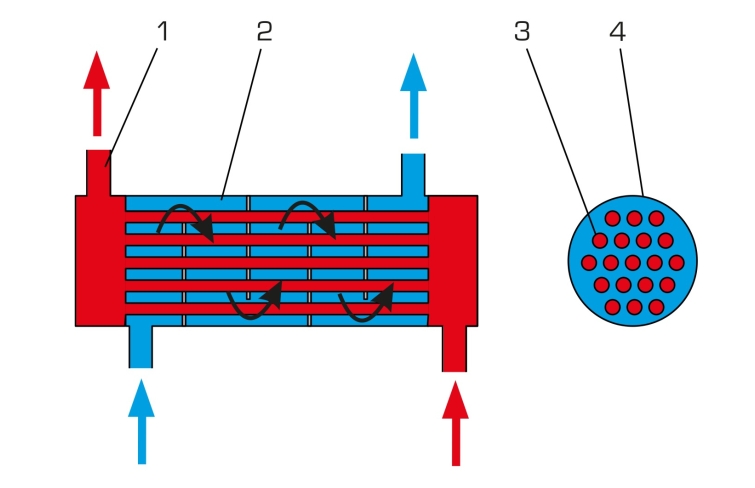

Des chicanes dé vient l´é coulement dans l´ espace dans l´ enveloppe de maniè re à gé né rer une turbulence plus forte et donc un transfert de chaleur plus intense.
Le flexible d´ alimentation peut ê tre branché et dé branché à l´ aide de raccords facilement dé tachables, de maniè re à modifier le sens d´é coulement.
Il est ainsi possible de ré aliser un fonctionnement à courant croisé parallè le ou à contre-courant croisé .

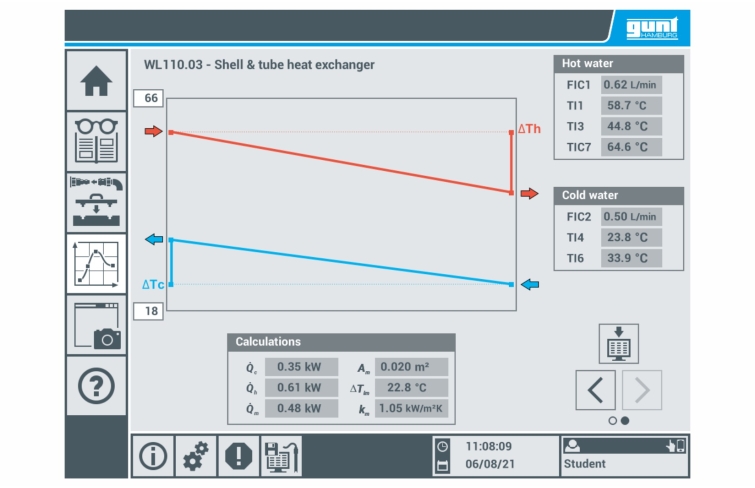

Lors des essais, les profils de tempé rature sont enregistré s et repré senté s sous forme graphique.
Le coefficient global moyen de transfert de chaleur est ensuite dé terminé comme grandeur caracté ristique.

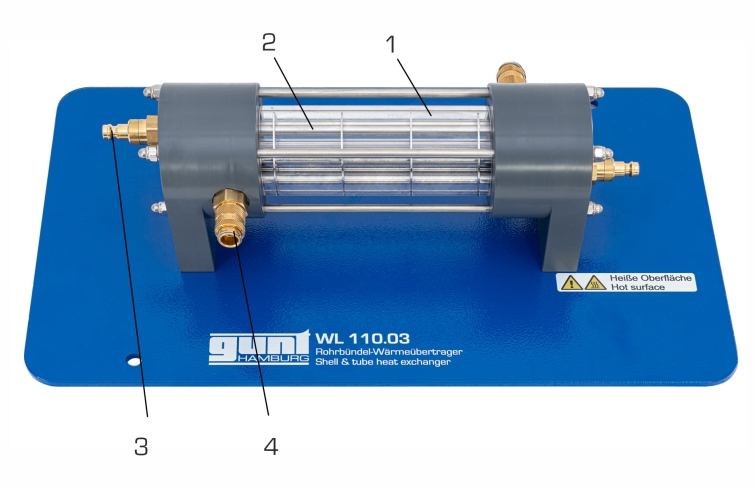

Le WL 110.03 se positionne facilement et en toute sé curité sur la surface de travail du unité d´ alimentation WL 110.
La technologie RFID est utilisé e pour identifier automatiquement les accessoires, charger le logiciel API approprié et effectuer la configuration automatique du systè me.
L´ interface utilisateur intuitive guide les tests.
Pour le suivi et l´é valuation des expé riences, jusqu´à 10 postes de travail externes peuvent ê tre utilisé s simultané ment en utilisant le ré seau local via une connexion LAN.
Des capteurs de tempé rature pour la mesure de les tempé ratures d´ entré e et de sortie sont situé es sont situé s au niveau des connexions d´ alimentation du WL 110.
L´ alimentation en eau chaude et froide, le ré glage du dé bit et la mesure des tempé ratures d´ entré e et de sortie sont effectué s par l´ unité d´ alimentation.
Ils pré sentent l´ avantage de proposer une grande surface de transfert de chaleur et un design compact.
Les é changeurs de chaleur à faisceau tubulaire sont utilisé s dans l´ industrie chimique et pharmaceutique, dans les raffineries et dans les installations en gé nie des procé dé s.
L´é changeur de chaleur à faisceau tubulaire WL 110.03 se compose de sept tubes, entouré s d´ un tube enveloppe transparent. L´ eau chaude traverse l´ espace du tube, et l´ eau froide traverse l´ espace de l´ enveloppe.
L´ eau chaude transmet ainsi une partie de son é nergie thermique à l´ eau froide.
Des chicanes dé vient l´é coulement dans l´ espace dans l´ enveloppe de maniè re à gé né rer une turbulence plus forte et donc un transfert de chaleur plus intense.
Le flexible d´ alimentation peut ê tre branché et dé branché à l´ aide de raccords facilement dé tachables, de maniè re à modifier le sens d´é coulement.
Il est ainsi possible de ré aliser un fonctionnement à courant croisé parallè le ou à contre-courant croisé .
Lors des essais, les profils de tempé rature sont enregistré s et repré senté s sous forme graphique.
Le coefficient global moyen de transfert de chaleur est ensuite dé terminé comme grandeur caracté ristique.
Le WL 110.03 se positionne facilement et en toute sé curité sur la surface de travail du unité d´ alimentation WL 110.
La technologie RFID est utilisé e pour identifier automatiquement les accessoires, charger le logiciel API approprié et effectuer la configuration automatique du systè me.
L´ interface utilisateur intuitive guide les tests.
Pour le suivi et l´é valuation des expé riences, jusqu´à 10 postes de travail externes peuvent ê tre utilisé s simultané ment en utilisant le ré seau local via une connexion LAN.
Des capteurs de tempé rature pour la mesure de les tempé ratures d´ entré e et de sortie sont situé es sont situé s au niveau des connexions d´ alimentation du WL 110.
L´ alimentation en eau chaude et froide, le ré glage du dé bit et la mesure des tempé ratures d´ entré e et de sortie sont effectué s par l´ unité d´ alimentation.
Contenu didactique / Essais
- avec l´ unité d´ alimentation WL 110
d\fi720 fonctionnement et comportement en fonctionnement d´ un é changeur de chaleur à faisceau tubulaire
(courants croisé s)
enregistrement des profils de tempé rature:
à courant croisé parallè le
à contre-courant croisé
dé termination du coefficient global moyen de transfert de chaleur
comparaison avec les autres types d´é changeurs de chaleur
d - logiciel API spé cifiquement adapté aux accessoires utilisé s
d\fi720 module d´ apprentissage avec principes thé oriques de base
description de l´ appareil
pré paration aux essais guidé s
exé cution de cet essai
affichage graphique de la section d´ essai avec des valeurs de mesure pour la tempé rature
transfert de donné es via WLAN/LAN pour une utilisation externe polyvalente des valeurs mesuré es et des captures
d´é cran, par exemple l´é valuation dans Excel
d
Les grandes lignes
- les fluides s´é coulent en courants croisé s
- exé cution intuitive des essais via l´é cran tactile (HMI)
- un routeur inté gré pour l´ exploitation et le contrô le via un dispositif terminal et pour le \ldblquote screen mirroring\rdblquote sur 10 terminaux:
PC, tablette, smartphone
- l´ identification automatique des accessoires grâ ce à la technologie RFID
Les caracté ristiques techniques
Surface d´é change de chaleur: 200cm2
- Faisceau tubulaire, acier inoxydable
- Ø exté rieur: 6mm
- é paisseur de paroi: 1mm
- tubes, 7 unité s
Tube enveloppe, transparent (PMMA)
- Ø exté rieur: 50mm
- é paisseur de paroi: 3mm
- avec l´ unité d´ alimentation WL 110
d\fi720 fonctionnement et comportement en fonctionnement d´ un é changeur de chaleur à faisceau tubulaire
(courants croisé s)
enregistrement des profils de tempé rature:
à courant croisé parallè le
à contre-courant croisé
dé termination du coefficient global moyen de transfert de chaleur
comparaison avec les autres types d´é changeurs de chaleur
d - logiciel API spé cifiquement adapté aux accessoires utilisé s
d\fi720 module d´ apprentissage avec principes thé oriques de base
description de l´ appareil
pré paration aux essais guidé s
exé cution de cet essai
affichage graphique de la section d´ essai avec des valeurs de mesure pour la tempé rature
transfert de donné es via WLAN/LAN pour une utilisation externe polyvalente des valeurs mesuré es et des captures
d´é cran, par exemple l´é valuation dans Excel
d
Les grandes lignes
- les fluides s´é coulent en courants croisé s
- exé cution intuitive des essais via l´é cran tactile (HMI)
- un routeur inté gré pour l´ exploitation et le contrô le via un dispositif terminal et pour le \ldblquote screen mirroring\rdblquote sur 10 terminaux:
PC, tablette, smartphone
- l´ identification automatique des accessoires grâ ce à la technologie RFID
Les caracté ristiques techniques
Surface d´é change de chaleur: 200cm2
- Faisceau tubulaire, acier inoxydable
- Ø exté rieur: 6mm
- é paisseur de paroi: 1mm
- tubes, 7 unité s
Tube enveloppe, transparent (PMMA)
- Ø exté rieur: 50mm
- é paisseur de paroi: 3mm
Informations logistiques
Dimensions et poids
Lxlxh: 400x230x110mm
Poids: env. 3kg
Liste de livraison
1 é changeur de chaleur à faisceau tubulaire
Lxlxh: 400x230x110mm
Poids: env. 3kg
Liste de livraison
1 é changeur de chaleur à faisceau tubulaire
Poids: 3 Kg Delai de livraison estimé : 5 semaines
