Ref: EWTGUWL110.04-V2

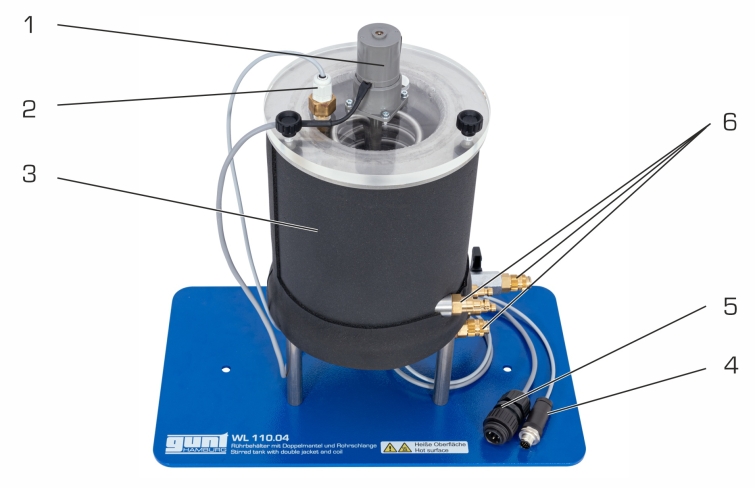

WL 110.04-V2 Échangeur de chaleur à double enveloppe pour WL 110 (Réf. 060.11004)
Chauffage via l’enveloppe ou via le serpentin, agitateur permettant un meilleur mélange du fluide
Dans de nombreux procé dé s du gé nie industriels, plusieurs procé dures de base sont combiné es.
C´ est pourquoi ces ré servoirs sont é quipé s d´ une double enveloppe ou d´ un serpentin.
En fonction du procé dé , le fluide dans la double enveloppe ou dans le serpentin est utilisé pour le chauffage ou le refroidissement du contenu du ré servoir.
Pour mieux mé langer le contenu du ré servoir et pour une distribution homogè ne de la tempé rature, on utilise des agitateurs. En cas d´ une distribution de tempé rature homogè ne, la tempé rature du produit est pré cisé ment ajustable.
Le ré servoir agitateur avec double enveloppe et serpentin est un modè le pour un ré servoir de ce genre.
Dans le ré servoir agitateur avec double enveloppe WL 110.04, il y a un serpentin.

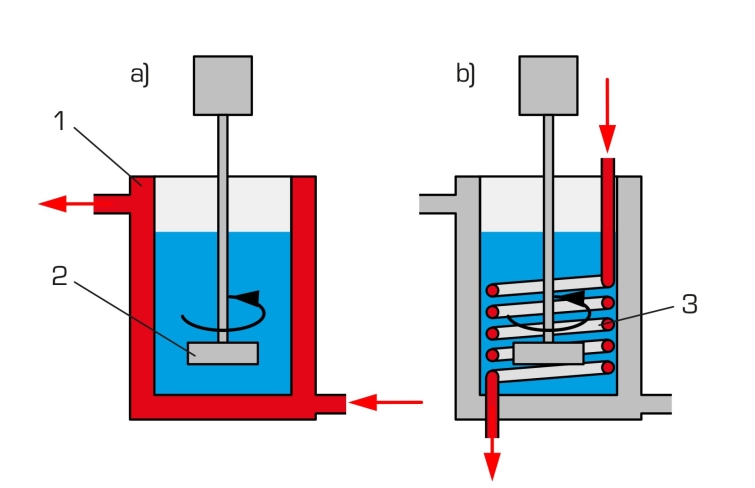

Dans le mode \ldblquote chauffage avec la double enveloppe\rdblquote , l´ eau chaude s´é coule à travers l´ enveloppe.
Une partie de l´é nergie thermique de l´ eau chaude est transmise à l´ eau froide dans le ré servoir.
Dans le mode \ldblquote chauffage avec le serpentin\rdblquote , l´ eau chaude s´é coule à travers le serpentin en chauffant l´ eau froide dans le ré servoir.
Il est possible d´ utiliser un agitateur pour tous les modes de fonctionnement.
Lors des essais, les profils de temps sont enregistré s et repré senté s sous forme graphique.
Le WL 110.04 se positionne facilement et en toute sé curité sur la surface de travail du unité d´ alimentation WL 110.
La technologie RFID est utilisé e pour identifier automatiquement les accessoires, charger le logiciel API approprié et effectuer la configuration automatique du systè me.

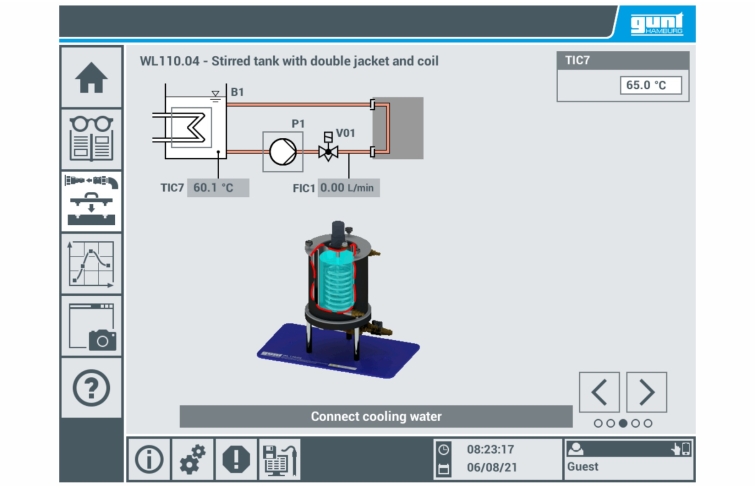

L´ interface utilisateur intuitive guide les tests.
Pour le suivi et l´é valuation des expé riences, jusqu´à 10 postes de travail externes peuvent ê tre utilisé s simultané ment en utilisant le ré seau local via une connexion LAN.
Des capteurs de tempé rature pour la mesure de les tempé ratures d´ entré e et de sortie sont situé es sont situé s au niveau des connexions d´ alimentation du WL 110.
Un capteur de tempé rature supplé mentaire mesure la tempé rature dans le ré servoir agitateur.
L´ alimentation en eau chaude et froide, le ré glage du dé bit et de la vitesse de rotation aussi bien que la mesure des tempé ratures d´ entré e et de sortie sont effectué s par l´ unité d´ alimentation.
C´ est pourquoi ces ré servoirs sont é quipé s d´ une double enveloppe ou d´ un serpentin.
En fonction du procé dé , le fluide dans la double enveloppe ou dans le serpentin est utilisé pour le chauffage ou le refroidissement du contenu du ré servoir.
Pour mieux mé langer le contenu du ré servoir et pour une distribution homogè ne de la tempé rature, on utilise des agitateurs. En cas d´ une distribution de tempé rature homogè ne, la tempé rature du produit est pré cisé ment ajustable.
Le ré servoir agitateur avec double enveloppe et serpentin est un modè le pour un ré servoir de ce genre.
Dans le ré servoir agitateur avec double enveloppe WL 110.04, il y a un serpentin.
Dans le mode \ldblquote chauffage avec la double enveloppe\rdblquote , l´ eau chaude s´é coule à travers l´ enveloppe.
Une partie de l´é nergie thermique de l´ eau chaude est transmise à l´ eau froide dans le ré servoir.
Dans le mode \ldblquote chauffage avec le serpentin\rdblquote , l´ eau chaude s´é coule à travers le serpentin en chauffant l´ eau froide dans le ré servoir.
Il est possible d´ utiliser un agitateur pour tous les modes de fonctionnement.
Lors des essais, les profils de temps sont enregistré s et repré senté s sous forme graphique.
Le WL 110.04 se positionne facilement et en toute sé curité sur la surface de travail du unité d´ alimentation WL 110.
La technologie RFID est utilisé e pour identifier automatiquement les accessoires, charger le logiciel API approprié et effectuer la configuration automatique du systè me.
L´ interface utilisateur intuitive guide les tests.
Pour le suivi et l´é valuation des expé riences, jusqu´à 10 postes de travail externes peuvent ê tre utilisé s simultané ment en utilisant le ré seau local via une connexion LAN.
Des capteurs de tempé rature pour la mesure de les tempé ratures d´ entré e et de sortie sont situé es sont situé s au niveau des connexions d´ alimentation du WL 110.
Un capteur de tempé rature supplé mentaire mesure la tempé rature dans le ré servoir agitateur.
L´ alimentation en eau chaude et froide, le ré glage du dé bit et de la vitesse de rotation aussi bien que la mesure des tempé ratures d´ entré e et de sortie sont effectué s par l´ unité d´ alimentation.
Contenu didactique / Essais
avec l´ unité d´ alimentation WL 110
d\fi720 fonctionnement et comportement en fonctionnement d´ un ré servoir agitateur avec double enveloppe et serpentin
enregistrement des variations dans le temps:
mode de fonctionnement chauffage par double enveloppe
mode de fonctionnement chauffage par serpentin
influence d´ un agitateur
comparaison avec les autres types d´é changeurs de chaleur
d logiciel API spé cifiquement adapté aux accessoires utilisé s
d\fi720 module d´ apprentissage avec principes thé oriques de base
description de l´ appareil
pré paration aux essais guidé s
exé cution de cet essai
affichage graphique de la section d´ essai avec des valeurs de mesure pour la tempé rature
transfert de donné es via WLAN/LAN pour une utilisation externe polyvalente des valeurs mesuré es et des captures
d´é cran, par exemple l´é valuation dans Excel
d
Les grandes lignes
agitateur permettant un meilleur mé lange du fluide
chauffage via l´ enveloppe ou via le serpentin
exé cution intuitive des essais via l´é cran tactile (HMI)
un routeur inté gré pour l´ exploitation et le contrô le via un dispositif terminal et pour le \ldblquote screen mirroring\rdblquote sur 10 terminaux: PC, tablette, smartphone
l´ identification automatique des accessoires grâ ce à la technologie RFID
Les caracté ristiques techniques
Ré servoir agitateur
- capacité nominale: env. 1200mL
Agitateur
- vitesse de rotation: 0...330min-1
Surface d´é change de chaleur
- enveloppe (acier inoxydable): env. 500cm2
- serpentin (acier inoxydable): env. 500cm2
Plages de mesure
- tempé rature: 0...100º C
avec l´ unité d´ alimentation WL 110
d\fi720 fonctionnement et comportement en fonctionnement d´ un ré servoir agitateur avec double enveloppe et serpentin
enregistrement des variations dans le temps:
mode de fonctionnement chauffage par double enveloppe
mode de fonctionnement chauffage par serpentin
influence d´ un agitateur
comparaison avec les autres types d´é changeurs de chaleur
d logiciel API spé cifiquement adapté aux accessoires utilisé s
d\fi720 module d´ apprentissage avec principes thé oriques de base
description de l´ appareil
pré paration aux essais guidé s
exé cution de cet essai
affichage graphique de la section d´ essai avec des valeurs de mesure pour la tempé rature
transfert de donné es via WLAN/LAN pour une utilisation externe polyvalente des valeurs mesuré es et des captures
d´é cran, par exemple l´é valuation dans Excel
d
Les grandes lignes
agitateur permettant un meilleur mé lange du fluide
chauffage via l´ enveloppe ou via le serpentin
exé cution intuitive des essais via l´é cran tactile (HMI)
un routeur inté gré pour l´ exploitation et le contrô le via un dispositif terminal et pour le \ldblquote screen mirroring\rdblquote sur 10 terminaux: PC, tablette, smartphone
l´ identification automatique des accessoires grâ ce à la technologie RFID
Les caracté ristiques techniques
Ré servoir agitateur
- capacité nominale: env. 1200mL
Agitateur
- vitesse de rotation: 0...330min-1
Surface d´é change de chaleur
- enveloppe (acier inoxydable): env. 500cm2
- serpentin (acier inoxydable): env. 500cm2
Plages de mesure
- tempé rature: 0...100º C
Informations logistiques
Dimensions et poids
Lxlxh: 400x230x400mm
Poids: env. 8kg
Liste de livraison
1 é changeur de chaleur à double enveloppe
Lxlxh: 400x230x400mm
Poids: env. 8kg
Liste de livraison
1 é changeur de chaleur à double enveloppe
Poids: 8 Kg Delai de livraison estimé : 5 semaines
