Ref: EWTGUHM250.06
HM 250.06 Écoulement libre (Réf. 070.25006)
Complément nécessaire: HM 250
Dans le cas d´ un écoulement horizontale d´ un réservoir, la forme de la sortie et la vitesse de l´écoulement agissent sur la trajectoire du jet d´ eau.
En hydrodynamique, l´ interaction entre la trajectoire, la forme de la sortie et la vitesse de l´écoulement lors de l´écoulement des réservoirs sont étudiées et sont essentielles, par exemple, en génie hydraulique pour la conception des barrages.

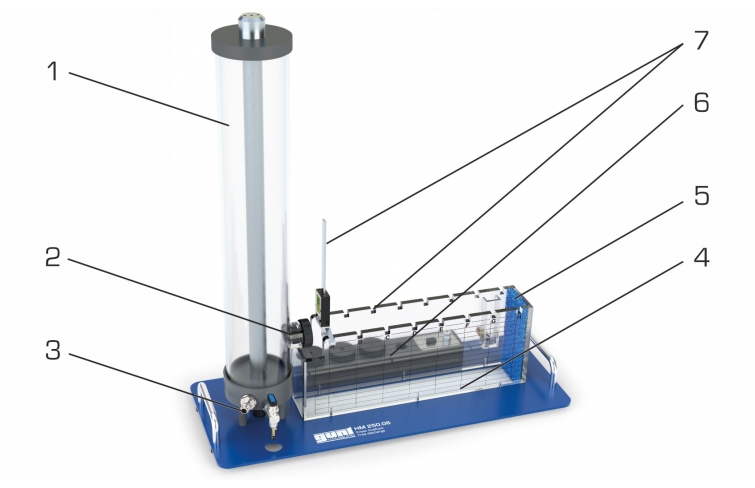

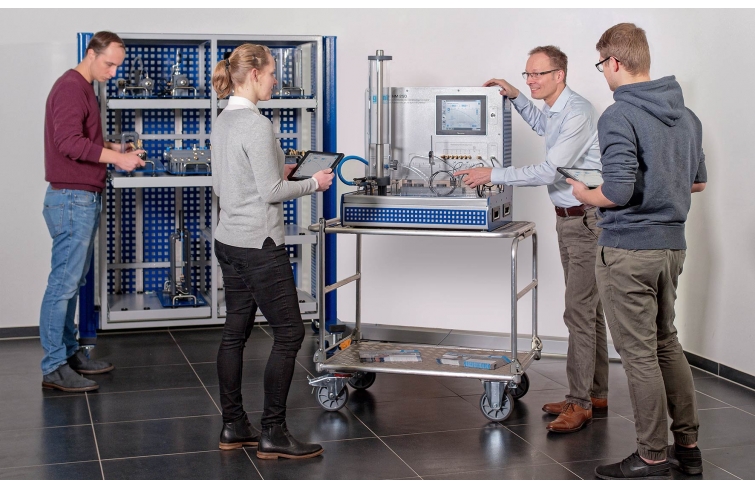

Le HM 250.06 contient un réservoir transparent avec un écoulement horizontale dans lequel on peut installer différents inserts.
La trajectoire du jet d´ eau qui en résulte est mesuré numériquement dans la section d´ essai transparente.
Une jauge de profondeur à coulisse mesure directement la trajectoire du jet d´ eau dans 8 positions données.

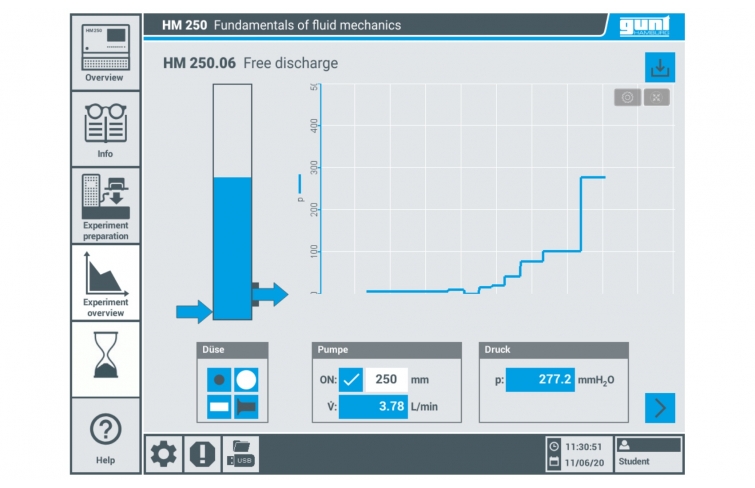

Les valeurs de mesure sont transmises au module de base HM 250 et affichées sous forme de trajectoire sur l´écran tactile.
Le niveau dans le réservoir est défini et contrôlé automatiquement par le module de base.
Quatre inserts pour la sortie de différents diamètres et de contour d´ entrée différents sont inclues dans la liste de livraison.
Le coefficient de perte de charge peut être déterminé en tant que caractéristique pour différents inserts.
Ainsi, l´ influence du niveau dans le réservoir et du coefficient de perte de charge sur la trajectoire peut être étudiée dans les essais.
L´ accessoire HM 250.06 se positionne facilement et en toute sécurité sur la surface de travail du module de base HM 250.
La technologie RFID est utilisée pour identifier automatiquement les accessoires, charger le logiciel GUNT approprié et effectuer la configuration automatique du système.
L´ interface utilisateur intuitive guide les tests et affiche les valeurs mesurées sous forme graphique.
L´ alimentation en eau et les mesures de débit et de pression sont effectuées via le module de base.
En hydrodynamique, l´ interaction entre la trajectoire, la forme de la sortie et la vitesse de l´écoulement lors de l´écoulement des réservoirs sont étudiées et sont essentielles, par exemple, en génie hydraulique pour la conception des barrages.
Le HM 250.06 contient un réservoir transparent avec un écoulement horizontale dans lequel on peut installer différents inserts.
La trajectoire du jet d´ eau qui en résulte est mesuré numériquement dans la section d´ essai transparente.
Une jauge de profondeur à coulisse mesure directement la trajectoire du jet d´ eau dans 8 positions données.
Les valeurs de mesure sont transmises au module de base HM 250 et affichées sous forme de trajectoire sur l´écran tactile.
Le niveau dans le réservoir est défini et contrôlé automatiquement par le module de base.
Quatre inserts pour la sortie de différents diamètres et de contour d´ entrée différents sont inclues dans la liste de livraison.
Le coefficient de perte de charge peut être déterminé en tant que caractéristique pour différents inserts.
Ainsi, l´ influence du niveau dans le réservoir et du coefficient de perte de charge sur la trajectoire peut être étudiée dans les essais.
L´ accessoire HM 250.06 se positionne facilement et en toute sécurité sur la surface de travail du module de base HM 250.
La technologie RFID est utilisée pour identifier automatiquement les accessoires, charger le logiciel GUNT approprié et effectuer la configuration automatique du système.
L´ interface utilisateur intuitive guide les tests et affiche les valeurs mesurées sous forme graphique.
L´ alimentation en eau et les mesures de débit et de pression sont effectuées via le module de base.
Contenu didactique / Essais
- étude de l´ influence du niveau dans le réservoir sur la vitesse de l´écoulement
- application de l´équation de Bernoulli
- comparaison des vitesses de l´écoulement réelle et théorique
- étude de inserts pour la sortie avec de différents diamètres et contour d´ entrée, détermination du coefficient de perte de charge
- étude de l´ influence de la vitesse de l´écoulement et du coefficient de perte de charge sur la trajectoire du jet d´ eau
- application des équations de mouvement pour déterminer la trajectoire théorique
- logiciel GUNT spécifiquement adapté aux accessoires utilisés

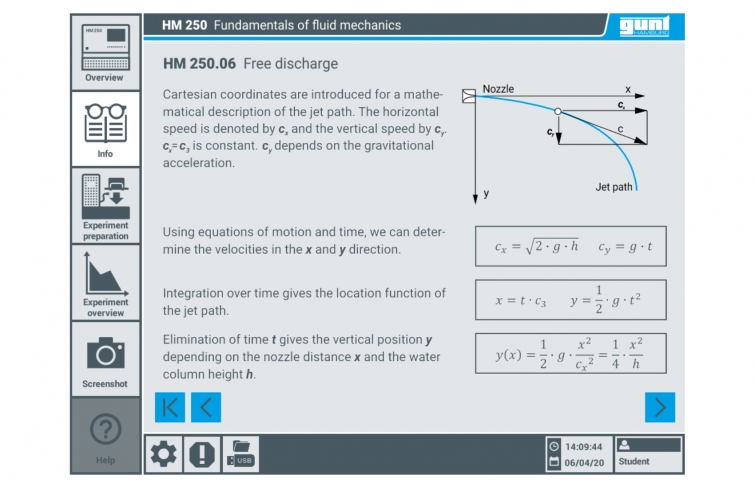

module d´ apprentissage avec principes théoriques de base
description de l´ appareil
préparation aux essais guidés
exécution de cet essai

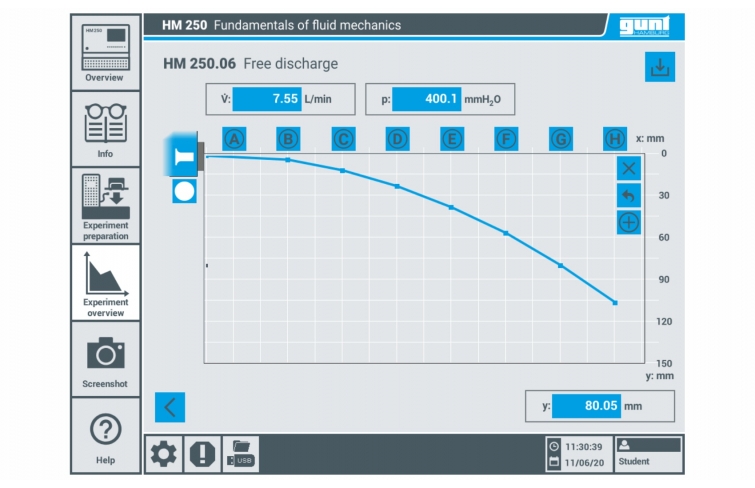

affichage graphique de la trajectoire
transfert de données via USB pour une utilisation externe polyvalente des valeurs mesurées et des captures d´écran, par exemple l´évaluation dans Excel
différents niveaux d´ utilisateurs sélectionnables
Les grandes lignes
- étude de la trajectoire en fonction du niveau dans le réservoir et de la forme de la sortie
- exécution intuitive des essais via l´écran tactile (HMI)
- un routeur WLAN intégré pour l´ exploitation et le contrôle via un dispositif terminal et pour le ''screen mirroring'' sur 10 terminaux maximum: PC, tablette, smartphone
- l´ identification automatique des accessoires grâce à la technologie RFID
- étude de l´ influence du niveau dans le réservoir sur la vitesse de l´écoulement
- application de l´équation de Bernoulli
- comparaison des vitesses de l´écoulement réelle et théorique
- étude de inserts pour la sortie avec de différents diamètres et contour d´ entrée, détermination du coefficient de perte de charge
- étude de l´ influence de la vitesse de l´écoulement et du coefficient de perte de charge sur la trajectoire du jet d´ eau
- application des équations de mouvement pour déterminer la trajectoire théorique
- logiciel GUNT spécifiquement adapté aux accessoires utilisés
module d´ apprentissage avec principes théoriques de base
description de l´ appareil
préparation aux essais guidés
exécution de cet essai
affichage graphique de la trajectoire
transfert de données via USB pour une utilisation externe polyvalente des valeurs mesurées et des captures d´écran, par exemple l´évaluation dans Excel
différents niveaux d´ utilisateurs sélectionnables
Les grandes lignes
- étude de la trajectoire en fonction du niveau dans le réservoir et de la forme de la sortie
- exécution intuitive des essais via l´écran tactile (HMI)
- un routeur WLAN intégré pour l´ exploitation et le contrôle via un dispositif terminal et pour le ''screen mirroring'' sur 10 terminaux maximum: PC, tablette, smartphone
- l´ identification automatique des accessoires grâce à la technologie RFID
Caractéristiques techniques
Réservoir
- matériau: PMMA, PVC, acier inoxydable
- hauteur: 590mm
- Ø intérieur: 100mm
- volume: max. 4,6L

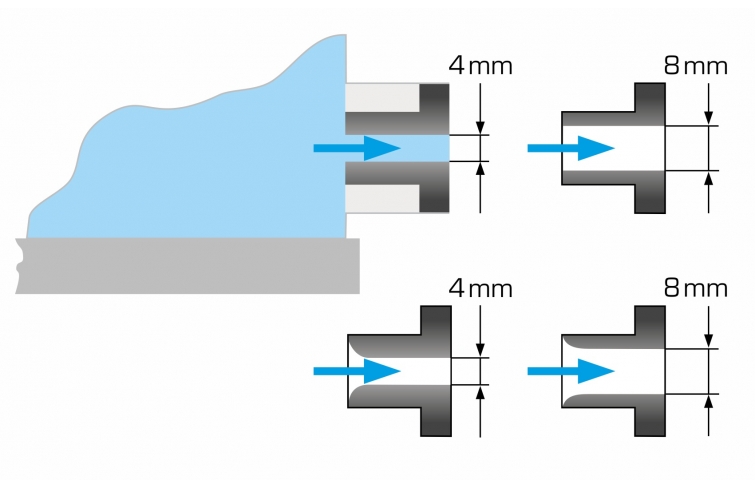

Inserts pour la sortie
- contour arrondi: 1x Ø 4mm, 1x Ø 8mm
- contour à arêtes vives: 1x Ø 4mm, 1x Ø 8mm
Section d´ essai transparente
- matériau: PMMA
- 8 positions données pour la jauge de profondeur à coulisse: distance sortie d´ eau á 1re position: 25mm, distance 2e position á 8e position: 50mm chacune

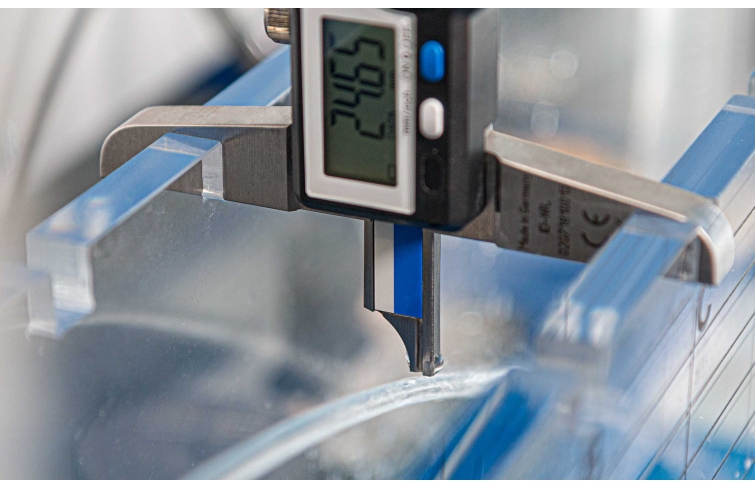

Jauge de profondeur à coulisse, numérique
- résolution: 0,01mm
- écran LCD
- sortie de données: RS 232
Plages de mesure
- jauge de profondeur à coulisse: 0...150mm
- plage de mesure indiquée débit: 0...15L/min
- plage de mesure indiquée pression: 0...500mmCE
Réservoir
- matériau: PMMA, PVC, acier inoxydable
- hauteur: 590mm
- Ø intérieur: 100mm
- volume: max. 4,6L
Inserts pour la sortie
- contour arrondi: 1x Ø 4mm, 1x Ø 8mm
- contour à arêtes vives: 1x Ø 4mm, 1x Ø 8mm
Section d´ essai transparente
- matériau: PMMA
- 8 positions données pour la jauge de profondeur à coulisse: distance sortie d´ eau á 1re position: 25mm, distance 2e position á 8e position: 50mm chacune
Jauge de profondeur à coulisse, numérique
- résolution: 0,01mm
- écran LCD
- sortie de données: RS 232
Plages de mesure
- jauge de profondeur à coulisse: 0...150mm
- plage de mesure indiquée débit: 0...15L/min
- plage de mesure indiquée pression: 0...500mmCE
Informations logistiques
Dimensions et poids
Techniques > Mécanique des fluides > Principe de la dynamique des fluides > Principes de base physiques et propriétés des fluides
Techniques > Mécanique des fluides > Principe de la dynamique des fluides > Principes de base de la hydrodynamique
Techniques > Mécanique des fluides > Principe de la dynamique des fluides > Hydrodynamique
Techniques > Mécanique des fluides > Exemples d'écoulement non stationnaire
Formations > STL > Mécanique des fluides
Poids: 8.2 Kg
