Ref: 70012-00

Carte COM4LAB Technique du courant continu II pour unité centrale 70000-00

Nécessite le Cours interactif multimédia réf. 70012-20

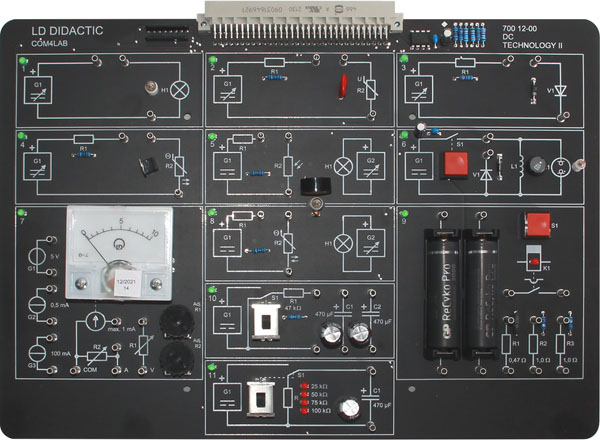

d\sl264\slmult1\fs16\lang1036 La carte d'expérimentation pour le cours COM4LAB Technique du courant continu II (vendu séparément).

Cette carte présente 11 champs d'expérimentation.

Chaque champ d'expérimentation comprend un circuit fermé qui sera mis en service et étudié en fonction de l'expérience sélectionnée.

Le champ d'expérimentation actif est signalé par une LED verte allumée.

La carte d'expérimentation est placée dans un support solide.

L'unité centrale (vendue séparément) doit être insérée sur ce support puis reliée à la carte.

L'unité centrale assure l'alimentation électrique et la commande de la carte d'expérimentation.

Les branchements à effectuer pour les expériences sont réalisés avec des câbles de sécurité à fiches de 2 mm (vendus séparément).



Caractéristiques techniques:

Dimensions

- Circuit imprimé : 280 \'d7 200 mm2

- Support : 296,5 \'d7 354 mm2



Tensions d'alimentation

- +15 V CC et +5 V CC provenant de l'unité centrale via des relais appropriés



Fonctions de protection

- Protection intégrée contre une inversion de polarité grâce au branchement à l'unité centrale

- L'utilisation de câbles de sécurité permet d'éviter les courts-circuits accidentels.






Poids: 1.3 Kg
Delai de livraison estimé : 12 semaines
