Ref: 70025-00

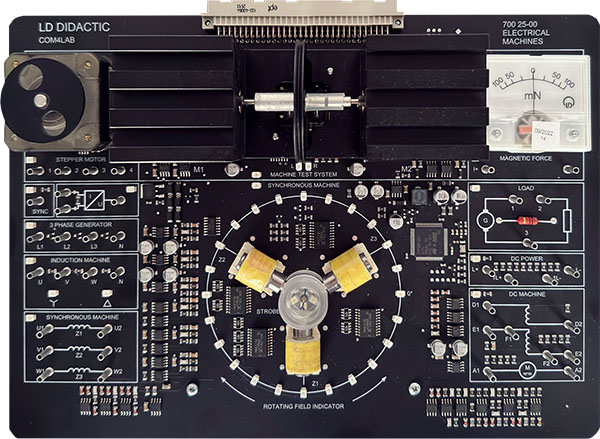

Carte COM4LAB Technique des machines électriques pour unité centrale 70000-00

Nécessite le Cours interactif multimédia réf. 70025-20-30-40 et une alimentation 12V AC réf. 562791

Riched20 10.0.19041\viewkind4\uc1

d\fs16\lang1036 La carte d'expérimentation pour les cours COM4LAB sur les machines asynchrones, les machines synchrones et les machines à courant continu (disponibles séparément).

Sur la carte d'expérimentation se trouvent plusieurs blocs fonctionnels qui sont mis en service selon l'expérience choisie et qui sont également connectés entre eux.

Les circuits ainsi créés sont étudiés au cours des expériences correspondantes.

Les blocs fonctionnels actifs sont signalés par une LED verte allumée.



Le tableau d'expérimentation se trouve dans un cadre stable.

La Master Unit (vendue séparément) est glissée sur le cadre et reliée à la carte.

L'alimentation électrique et la commande du tableau d'expérimentation sont assurées par la Master Unit.

Le câblage des expériences se fait avec des câbles de sécurité de 2 mm (vendus séparément).



Données techniques:

Dimensions

carte imprimée : 280 \'d7 200 mm2

Cadre : 296,5 \'d7 354 mm2

Tensions d'alimentation

+15 V CC, -15 V CC et +5 V CC de l'unité maître



Fonctions de protection

L'utilisation de câbles de sécurité évite les courts-circuits involontaires



Caractéristiques techniques :

Machine synchrone avec indicateur optique de champ tournant et stroboscope pour la détermination de la vitesse de rotation

Machine asynchrone avec commutation étoile-triangle

Tachymètre optique

Moteur CC

Génératrice CC

Convertisseur courant-couple de rotation

Thermomètre

Charge électronique

Alternateur triphasé, tension de phase : 0 V ... 10 V

Convertisseur de fréquence, fréquence 1 Hz - 80 Hz

Alimentations CC

Moteur pas à pas

Dynamomètre électrodynamique






Poids: 1.3 Kg
Delai de livraison estimé : 12 semaines
