Module de puissance: Convertisseurs statiques à commutation par le reseau

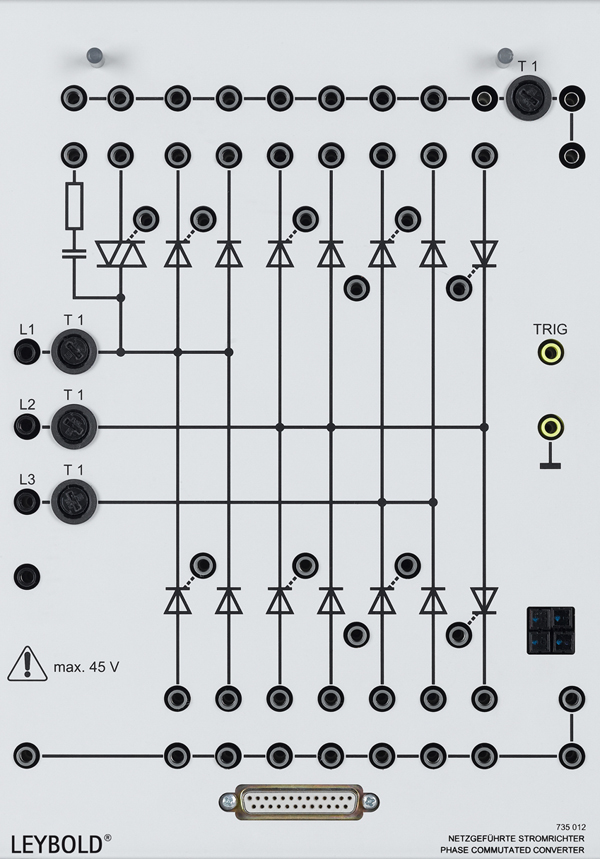

6x Diodes, 8x thyristors,1x triac, livré avec jeu de 13 masques
Riched20 10.0.19041\viewkind4\uc1
d\fs16\lang1036 Convertisseurs commutés en ligne composés de :
8 thyristors
6 diodes
1 triac avec câblage RC en option
Convertisseur universel compact pour tous les circuits de conversion conventionnels, par ex. redresseurs non contrôlés et contrôlés, onduleurs, fonctionnement à 4 quadrants.
La commande se fait sans potentiel à partir de l'unité de commande du convertisseur (735 122) via un câble à 25 broches.
Caractéristiques techniques
Protection contre les surcharges par fusibles à action rapide
Circuit amortisseur
Raccordement au réseau : max. 230 V
Courant de sortie : max. 1 A
Sortie de déclenchement
Signaux de commande de porte accessibles comme signaux à potentiel flottant
Liste de livraison
eu de 13 masques superposés convertisseur à commutation de ligne
La détection du masque appliqué est automatique, ce qui permet d'établir un état de base prédéfini dans l'unité de commande du convertisseur (735 122) afin d'éviter la destruction de composants par des commandes de contrôle incorrectes, ce qui simplifie le fonctionnement de l'unité de commande. Les masques de recouvrement fournis réduisent considérablement l'effort de mise en place de l'expérience. Les masques de recouvrement ne couvrent pas physiquement les connexions nécessaires, mais ils représentent graphiquement le circuit donné sous forme de schéma :
M1/M3, non contrôlé
M1, contrôlé
M3, contrôlé
B2, non contrôlé
B2, contrôlé
B2, (non) contrôlé pour 3 demi-ondes
B6, non contrôlé
B6, contrôlé
B6, (non) contrôlé pour 2 demi-ondes
B2, doublé pour inversion de polarité (B2C)A (B2C)
W1, antiparallèle 1p
W3, antiparallèle 3p
Triac
d\fs16\lang1036 Convertisseurs commutés en ligne composés de :
8 thyristors
6 diodes
1 triac avec câblage RC en option
Convertisseur universel compact pour tous les circuits de conversion conventionnels, par ex. redresseurs non contrôlés et contrôlés, onduleurs, fonctionnement à 4 quadrants.
La commande se fait sans potentiel à partir de l'unité de commande du convertisseur (735 122) via un câble à 25 broches.
Caractéristiques techniques
Protection contre les surcharges par fusibles à action rapide
Circuit amortisseur
Raccordement au réseau : max. 230 V
Courant de sortie : max. 1 A
Sortie de déclenchement
Signaux de commande de porte accessibles comme signaux à potentiel flottant
Liste de livraison
eu de 13 masques superposés convertisseur à commutation de ligne
La détection du masque appliqué est automatique, ce qui permet d'établir un état de base prédéfini dans l'unité de commande du convertisseur (735 122) afin d'éviter la destruction de composants par des commandes de contrôle incorrectes, ce qui simplifie le fonctionnement de l'unité de commande. Les masques de recouvrement fournis réduisent considérablement l'effort de mise en place de l'expérience. Les masques de recouvrement ne couvrent pas physiquement les connexions nécessaires, mais ils représentent graphiquement le circuit donné sous forme de schéma :
M1/M3, non contrôlé
M1, contrôlé
M3, contrôlé
B2, non contrôlé
B2, contrôlé
B2, (non) contrôlé pour 3 demi-ondes
B6, non contrôlé
B6, contrôlé
B6, (non) contrôlé pour 2 demi-ondes
B2, doublé pour inversion de polarité (B2C)A (B2C)
W1, antiparallèle 1p
W3, antiparallèle 3p
Triac
Poids: 2.6 Kg Delai de livraison estimé : 12 semaines
