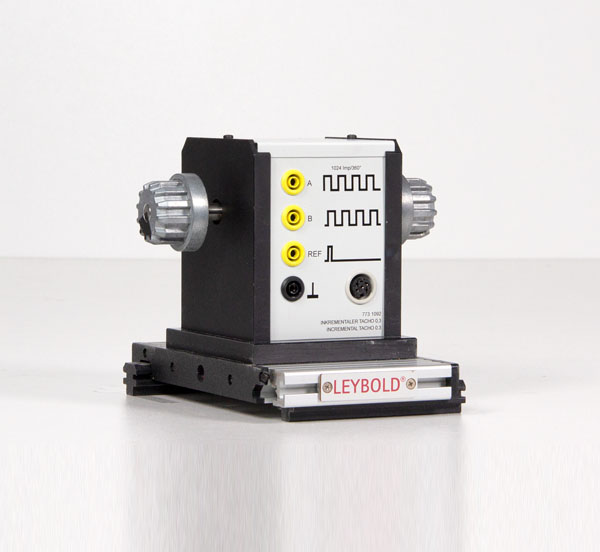

d\fs16\lang1036 Pour mesurer la vitesse de machines électriques des gammes 0,1 et 0,3 kW ainsi que pour détecter la position d'un système asservi.

Les signaux A, B et REF compatibles TTL sont accessibles par des douilles 4 mm. 1024 impulsions à la douille A ou B correspondent à un angle mécanique de 360 degrés.

Les signaux A et B sont déphasés de 90 degrés pour détecter le sens de rotation de l'arbre.

Une seule impulsion REF est produite par tour de l'arbre.

Le module de commande et de mesure réf. 7735290 est nécessaire pour l'alimentation et l'affichage.



Raccordement par douille DIN à 6 broches.

Vitesse: max. 10000 min -1

Incréments: 1024 impulsions/360 degrés



Matériel livré :

Livré avec câble de liaison hexapolaire ( 50116 ) de longueur 1,5 m.

Poids: 2.59 Kg
Delai de livraison estimé : 12 semaines
