Ref: 7731991
Machine Balance pour système de charge active pour module de commande et mesure 7731900
Nécessite plaque de base en aluminium en 90 réf. 773110 ou en 120 cm réf. 773115
Riched20 10.0.19041\viewkind4\uc1
d\fs16\lang1036 Le dynamomètre électrique est le système de base du système de test de machines pour l´ enregistrement de la courbe des machines électriques de la catégorie 0,3kW dans les quatre quadrants de fonctionnement.
Ce système permet des essais selon la norme DIN/ISO 60034-2-1 "Méthodes normalisées pour la détermination des pertes et du rendement à partir d´ essais (à l\'b4exclusion des machines pour véhicules de traction), qui sont nécessaires pour les classes de rendement IE1 à IE4.

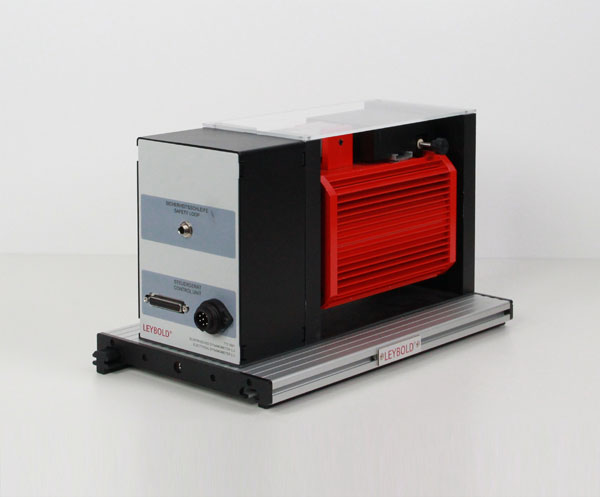

Ce dynamomètre électrique est une machine à servocommande AC montée en palier oscillant (machine pendulaire), utilisée en tant que système d´ entraînement ou de freinage.

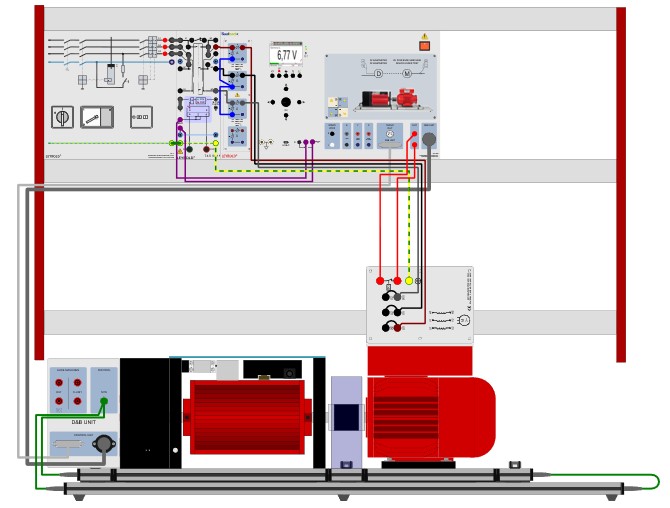

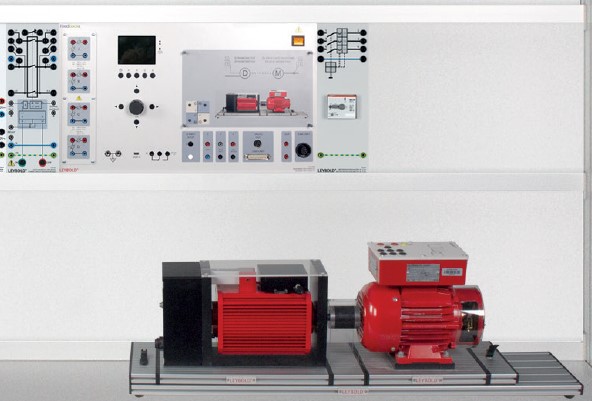

Les interfaces du système ont été développées pour être utilisées avec la machine d'essai CASSY (773 1900).
L´ ensemble des machines de la gamme de machines LEYBOLD 0,3 sur socle en acier peuvent être utilisées comme échantillons.
En alternative, les machines existantes peuvent également être adaptées à ce système avec le kit de montage (773181/773182).
N´ hésitez pas à contacter nos conseillers techniques.
Caractéristiques techniques:
Vitesse de rotation réglable et mesurable dans la plage: jusqu´à ± 5000 min-1
Couple réglable et mesurable:
Plage de mesure jusqu´à ± 9,9 Nm
Cellule de charge derrière un couvercle transparent
Étalonnage à réglage manuel env. ± 0,3 Nm
Démonstration simple du principe de mesure avec barre ronde et poids (31539)
Dispositifs de sécurité
Surveillance intégrée de la température du dynamomètre
Interface pour la boucle de sécurité électrique intégrée avec contacts à ressorts de 6mm
Composants de confort
Insonorisation grâce au concept banc et socle optimisé avec rails en plastique
Remplacement rapide de l´échantillon grâce au système de serrage rapide sûr.
Contenu de la livraison:
Barre ronde
Jeu de fiches de boucle de sécurité
Câble DSUB 25 pôles
d\fs16\lang1036 Le dynamomètre électrique est le système de base du système de test de machines pour l´ enregistrement de la courbe des machines électriques de la catégorie 0,3kW dans les quatre quadrants de fonctionnement.
Ce système permet des essais selon la norme DIN/ISO 60034-2-1 "Méthodes normalisées pour la détermination des pertes et du rendement à partir d´ essais (à l\'b4exclusion des machines pour véhicules de traction), qui sont nécessaires pour les classes de rendement IE1 à IE4.
Ce dynamomètre électrique est une machine à servocommande AC montée en palier oscillant (machine pendulaire), utilisée en tant que système d´ entraînement ou de freinage.
Les interfaces du système ont été développées pour être utilisées avec la machine d'essai CASSY (773 1900).
L´ ensemble des machines de la gamme de machines LEYBOLD 0,3 sur socle en acier peuvent être utilisées comme échantillons.
En alternative, les machines existantes peuvent également être adaptées à ce système avec le kit de montage (773181/773182).
N´ hésitez pas à contacter nos conseillers techniques.
Caractéristiques techniques:
Vitesse de rotation réglable et mesurable dans la plage: jusqu´à ± 5000 min-1
Couple réglable et mesurable:
Plage de mesure jusqu´à ± 9,9 Nm
Cellule de charge derrière un couvercle transparent
Étalonnage à réglage manuel env. ± 0,3 Nm
Démonstration simple du principe de mesure avec barre ronde et poids (31539)
Dispositifs de sécurité
Surveillance intégrée de la température du dynamomètre
Interface pour la boucle de sécurité électrique intégrée avec contacts à ressorts de 6mm
Composants de confort
Insonorisation grâce au concept banc et socle optimisé avec rails en plastique
Remplacement rapide de l´échantillon grâce au système de serrage rapide sûr.
Contenu de la livraison:
Barre ronde
Jeu de fiches de boucle de sécurité
Câble DSUB 25 pôles
Poids: 30 Kg Delai de livraison estimé : 12 semaines
