Machine polyexcitation à courant continu pour fonctionnement en moteur et en génératrice shunt, série ou compound

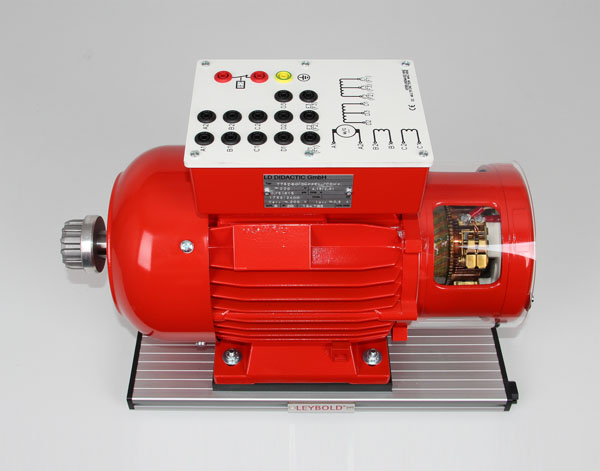

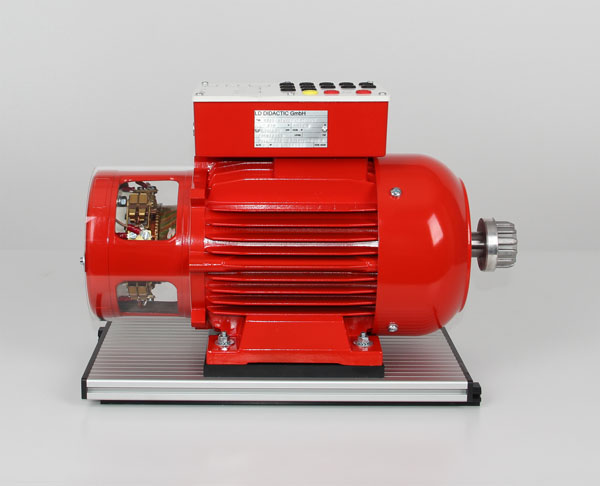

La machine avec une extrémité d'arbre est isolée et construite sur une base en aluminium avec des patins.

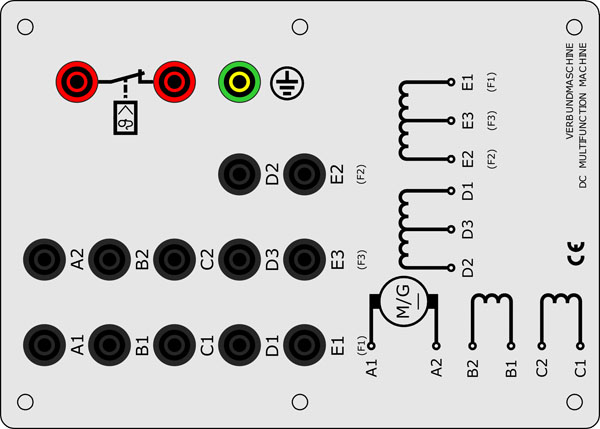

La machine doit être utilisée sur le banc de la machine. Toutes les connexions sont mises en évidence sur la boîte de dérivation séparée par des fiches de sécurité de 4 mm. Les valeurs nominales sont montées sur trois plaques signalétiques sur le boîtier de raccordement.

La machine est protégée par un interrupteur intégré de température d'enroulement de stator contre la surcharge.

En plus de la connexion de conducteur de protection pour la ligne de compensation de potentiel via M6 sur le boîtier de connexion est également fourni.



Caractéristiques comme machine shunt:

Moteur:

Puissance: 0.75 kW

Tension: 220 V

Courant: 4.2 A

Tension d'excitation: 200 V

Courant d'excitation: 0.26 A

Vitesse de rotation: 2040 rpm



Génératrice:

Puissance: 0.66 kW

Tension: 220 V

Courant: 3.0 A

Tension d'excitation: 200 V

Courant d'excitation: 0.26 A

Vitesse de rotation: 2300 rpm



Caractéristiques comme machine série:

Moteur:

Puissance: 0.75 kW

Tension: 220 V

Courant: 5.0 A

Speed: 2150 rpm



Génératrice:

Pas de spécifications



Caractéristiques comme machine compound:

Moteur:

Puissance: 0.75 kW

Tension: 220 V

Courant: 4.13 A

Tension d'excitation: 200 V

Courant d'excitation: 0.8 A

Vitesse de rotation: 1788 rpm



Génératrice:

Puissance: 0.615 kW

Tension: 220 V

Courant: 2.81 A

Tension d'excitation: 200 V

Courant d'excitation: 0,8 A

Vitesse de rotation: 2400 rpm

Poids: 23.8 Kg
Delai de livraison estimé : 12 semaines
