Ref: A2.3.1.4

A2.3.1.4 Allumage par bobine crayon (EFS)

Msftedit 5.41.21.2510;\viewkind4\uc1
d\sa40\sl201\slmult0\qj\lang1036\fs16 La bobine crayon unitaire est une unité compacte constitué e de la bobine et d´ une bougie d´ allumage.

Un cô té de l´ enroulement secondaire est à la masse, l´ autre cô té est directement branché à la bougie.

Il n´ est ainsi plus possible de connecter un capteur de tension capacitif à la ligne d´ alimentation de la bougie.

La plaque d´ enseignement " Systè me d´ allumage à bobines crayons unitaires " est donc doté e de deux sorties de mesure afin de pouvoir enregistrer l´ oscillogramme secondaire.



Les composants clé s constituent ici le systè me d´ allumage simple é tincelle ainsi que les bobines crayon.




d Comme il manque le câ ble d´ allumage, aucun capteur de tension capacitif ne peut plus ê tre branché au câ ble d´ alimentation de la bougie d´ allumage.

La plaque d´ enseignement du systè me " Allumage par bobine crayon " est donc é quipé e de deux sorties de mesure afin de permettre le relevé de l´ oscillogramme secondaire.



É quipement comprenant :

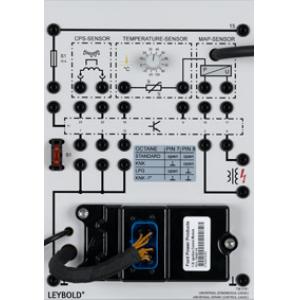

d\sa40\sl201\slmult0\qj1 738 5161 Module d'allumage universel (UESC)

1 738 103 Commutateur d'allumage

1 738 032 Connexion de batterie avec circuit de protection

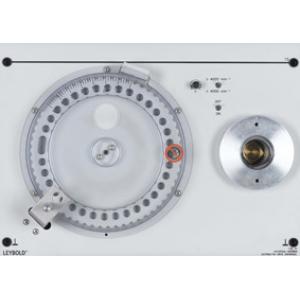

1 739 43 Entraî nement universel du distributeur

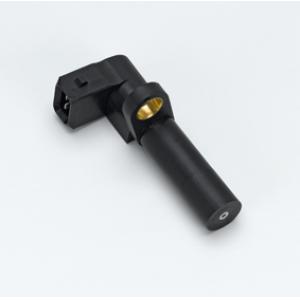

1 738 515 Capteur de position du vilebrequin

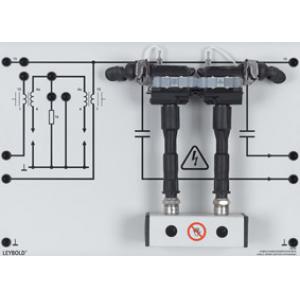

1 738 481 Systè me d'allumage à bobines crayons unitaires

2 738 443 Systè me à bobine d'allumage crayon

4 579 06 Douille pour lampe, en haut, STE 2/19

2 590 83 Bobine à 500 spires STE 2/50

2 590 84 Bobine à 1000 spires STE 2/50

2 593 21 Noyau de transformateur, dé composable

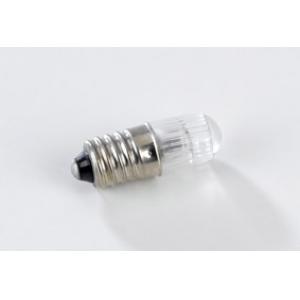

2 505 36 Ampoule à dé charge

1 576 74 Plaque d'insertion DIN A4, STE

1 375 58 Pompe à vide manuelle

1 738 02 Alimentation automobile 13,8 V/36 A



Instruments de mesure

2 738 985 Multimè tre d'atelier automobile

1 524 031 Adaptateur source de courant

1 524 0431 Adaptateur 30 A

1 524 076 Adaptateur automobile i

1 524 013SKFZ Sensor-CASSY 2 Starter, automobile

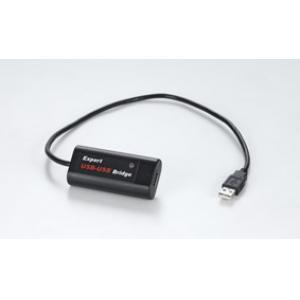

1 728 950 ** Isolateur d'interface USB/USB

1 738 989 Capteur de PMH d'atelier

1 738 986 Pince à induction



Accessoires

1 775 031EN LIT-print: Allumage par bobine jumo-statique (sans distributeur DIS) et par bobine crayon (EFS), anglais

2 500 59 Cavalier proté gé , noirs, jeu de 10

1 500 592 Cavalier proté gé avec prise, noirs, jeu de 10

1 738 9821 Câ ble de laboratoire de sé curité , jeu 51

1 500 596 Cavaliers avec reprise arriè re de sé curité , STE, jeu de 10

1 501 48 Cavalier STE 2/19, jeu de 10

1 738 05 Cordons I, jeu

1 500 441 Câ ble de connexion 19 A, 100 cm, rouge

1 500 442 Câ ble de connexion 19 A, 100 cm, bleu

1 726 09 Cadre profilé T130, deux é tages



Option(s) ou complé ment d'é quipement (s) optionnel(s)

1 500 593 * Cavaliers de simulation d'erreurs, noirs, jeu de 10

1 738 01 * Boî te à câ bles et connecteursLD

1 738 10 Commutateur d'allumage-dé marrageLD


d

Les articles marqué s d'un ** sont obligatoires.



Les articles marqué s d'un * ne sont pas indispensables, mais nous les recommandons pour ré aliser l'expé rience.
