Ref: E2.1.3.1
E2.1.3.1 Comportement en charge dans les réseaux monophasés et triphasés
L'é quipement permet d'é tudier les caracté ristiques de l'é nergie é lectrique dans les systè mes monophasé s et triphasé s. Une attention particuliè re est accordé e à l'analyse mé trologique des paramè tres physiques (tension, courant, phase, puissance). Il s'agit donc d'un excellent é quipement pour s'initier à la technique triphasé e.
Les appareils commutables pour les charges ré sistives, inductives et capacitives constituent le c\f2\u339? ur de cet é quipement. Il est ainsi possible de gé né rer des charges diffé rentes sur les trois phases et de les caracté riser.
L'instrument de mesure Power Analyser CASSY a é té spé cialement conç u pour ce type d'expé riences. La repré sentation vectorielle de la relation entre le courant, la tension et l'angle de phase correspondant en fonction des charges est inté gré e dans cet appareil. Cette repré sentation en temps ré el permet de transmettre de maniè re particuliè rement impressionnante les effets des diffé rentes charges du ré seau.
Toutes les fonctions de l'analyseur de puissance CASSY Plus peuvent ê tre utilisé es rapidement directement via l'é cran, la molette et les touches situé es sur l'appareil. Tous les ré glages et ré sultats de mesure peuvent ê tre enregistré s sur l'appareil et ê tre rapidement rappelé s ulté rieurement ou simplement té lé chargé s.
De plus, l'analyseur de puissance CASSY Plus est entiè rement contrô lable en temps ré el via les interfaces RJ45 Ethernet, W-LAN et USB-C.
Ces interfaces peuvent ê tre utilisé es par les logiciels suivants :
- CASSY Lab 2 pour les entraî nements et les systè mes d'é nergie,
- MATLAB\'ae et LabVIEW \'99
- Lab Docs Editor Advanced
Les serveurs inté gré s suivants sont disponibles dans l'analyseur de puissance CASSY pour la connexion mé dia locale d'au moins quatre terminaux simultané ment.
Pour plus de dé tails, veuillez vous ré fé rer aux donné es produit 727110 ou 727111 Power Analyser CASSY Plus.
L'é quipement convient aussi bien aux expé riences des é lè ves et des é tudiants en laboratoire avec la basse tension (courant continu, courant alternatif et courant triphasé ) qu'aux dé monstrations des enseignants en salle de classe ou en amphithéâ tre si le banc d'essai est mobile. Les expé riences sont ré alisé es conformé ment au manuel.
Le groupe cible est constitué d'apprentis de l'industrie et d'é tudiants en construction de machines é lectriques. Le cours propose des expé riences de niveau moyen pour l'é cole professionnelle et permet en mê me temps d'acqué rir les connaissances né cessaires sur le comportement des machines pour une interpré tation scientifique dans la formation de bachelier. Grâ ce à la connexion mé dia, les expé riences sont adapté es à la dé monstration en classe ou dans un amphithéâ tre.
Thè mes
- Systè me monophasé / systè me triphasé
- Repré sentation des phases et des diffé rences de phase (repré sentation par oscilloscope et diagramme vectoriel)
- charge ohmique / loi d'ohm
- couplage en é toile / couplage en triangle
- influence de la charge inductive
- Influence de la charge capacitive
- Puissance active, puissance ré active et puissance apparente
- Bases de la compensation de charge
É quipement comprenant :
1 773 360 Charge ohmique ré glable 0,3
1 773 362 Charge capacitive ré glable 0,3
1 773 364 Charge inductive ré glable

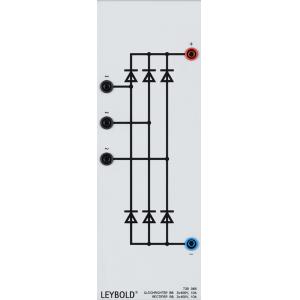

1 735 065 Redresseur PD3, 3X400V/10A

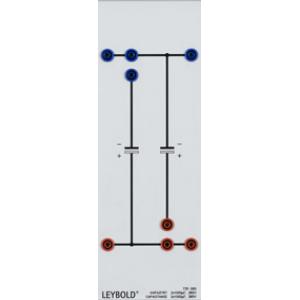

1 735 095 Capacité 2x1000 µ F; 385V
1 1160-60070ECT LIT: Circuits É lectriques (anglais)
1 727 111 CASSY - Power Analyser Plus
1 524 222 CASSY Lab 2 pour machines é lectriques et é lectronique de puissance
1 726 75 Alimentation triphasé e avec RCD
1 733 91 Transformateur triphasé 1,0
1 726 09 Cadre profilé T130, deux é tages
3 500 617 Câ ble de sé curité 25 cm brun
3 500 614 Câ ble de connexion de sé curité 25 cm, noir

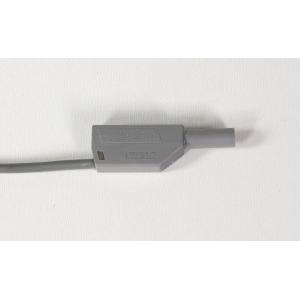

3 500 6181 Câ ble de sé curité 25 cm gris
9 500 602 Câ ble d'expé rimentation de sé curité , 10 cm, bleu
1 500 59 Cavalier proté gé , noirs, jeu de 10
1 500 855 Câ ble d'expé rimentation de sé curité 32 A, jeu 34
1 500 856 Câ ble d'expé rimentation de sé curité 32 A, jaune/vert, jeu 5
