E2.3.3.2 Banc d'essais de moteur à condensateur CA 1.0 kW
avec charge active 4 Q, interface PC USB, mesure U I, n, T
Les essais sont ré alisé s avec des machines de classe 1 kW fabriqué es industriellement.
Les machines de 1 kW ont un rendement plus é levé en raison de leur ré sistance d'enroulement plus faible et se rapprochent d'une machine idé ale.
Toutes les machines d'essai possè dent un socle spé cial pour le raccordement au systè me de test de machines 1,0. Le systè me de test de machines permet d'enregistrer les caracté ristiques des machines d'essai.
Les machines sont alimenté es par un transformateur variable ou par le ré seau.
Objectifs d'apprentissage
- Mesures de protection et sé curité é lectrique
- Montage et mise en service de machines à courant alternatif
- Utilisation de circuits de dé marrage
- É valuation des courbes caracté ristiques des machines à courant alternatif
Les moteurs à condensateur sont des machines à champ tournant avec rotor en court-circuit qui fonctionnent avec du courant alternatif monophasé .
Le champ tournant est elliptique et se forme sur un enroulement statorique à 2 brins.
L'enroulement principal du stator est appliqué directement à la tension du ré seau, l'enroulement auxiliaire dé calé dans l'espace reç oit la tension d'alimentation via un condensateur monté en sé rie.
Pour augmenter le couple de dé marrage, un condensateur de dé marrage est branché en parallè le au condensateur de service via un relais.
Les points forts :
- Pour se proté ger contre la surchauffe, les enroulements statoriques des machines de test sont é quipé s de sondes de tempé rature.
- En cas de surchauffe, le systè me de test des machines coupe la charge de la machine de test, ce qui permet de maintenir le refroidissement par air. Cela permet d'é viter d'endommager les machines de test.
- Les machines de test disposent d'une plaque à bornes didactique avec impression du sché ma d'enroulement.
- Toutes les extré mité s des bobines sont relié es à des douilles de sé curité (4 mm) sur la plaque à bornes.
- L'enregistrement des valeurs de mesure assisté par ordinateur fournit des ré sultats de mesure pertinents.
- La disposition des douilles de sé curité de 4 mm correspond aux normes pour les moteurs industriels.
Toutes les fonctions du test de machines CASSY 1,0 peuvent ê tre utilisé es rapidement directement via l'é cran, la molette et les touches situé es sur l'appareil.
Tous les ré glages et ré sultats de mesure peuvent ê tre enregistré s sur l'appareil et ê tre rapidement rappelé s ulté rieurement ou simplement té lé chargé s.
De plus, le test de machines CASSY 1,0 est entiè rement contrô lable en temps ré el via les interfaces RJ45 Ethernet, W-LAN et USB-C.
Ces interfaces peuvent ê tre utilisé es par les logiciels suivants :
- CASSY Lab 2 pour les entraî nements et les systè mes é nergé tiques,
- MATLAB\'ae et LabVIEW \'99
- Lab Docs Editor Advanced
Pour la connexion mé dia locale d'au moins quatre terminaux simultané ment, les serveurs inté gré s suivants sont disponibles dans le test de machines CASSY 1,0.
Pour plus de dé tails, veuillez consulter les donné es produit 7732900 ou 7731901 Test de machines CASSY 1,0.
L'é quipement convient aussi bien pour les expé riences d'é lè ves en laboratoire à basse tension (230 / 400 V triphasé ) que pour les dé monstrations d'enseignants en salle de classe ou en amphithéâ tre si le banc d'essai est mobile.
La ré alisation des expé riences se fait selon le manuel.
Le groupe cible est constitué d'apprentis de l'industrie et d'é tudiants en construction de machines é lectriques.
Le cours propose des expé riences de niveau moyen pour l'é cole professionnelle et permet en mê me temps d'acqué rir les connaissances né cessaires sur le comportement des machines pour une interpré tation scientifique dans la formation de bachelier.
Grâ ce à la connexion mé dia, les expé riences sont adapté es à la dé monstration en classe ou dans un amphithéâ tre.
Dans les é quipements suivants, il existe encore des essais é tendus avec des machines à courant alternatif
- E2.3.3.1 Moteur universel AC
Thè mes
- Raccordement d'un moteur à condensateur avec condensateur de service et de dé marrage et relais de courant
- Inversion du sens de rotation,
- Mesure du rendement et comparaison avec les donné es de la plaque signalé tique
- Enregistrement de courbes caracté ristiques de charge
- Etude de l'effet du condensateur de dé marrage
- Point de commutation pour le condensateur de dé marrage
- Courbes caracté ristiques de charge
É quipement comprenant :

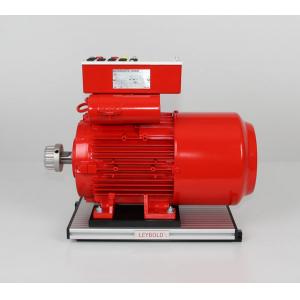

1 773 2741 Moteur à condensateur R 1,0
1 733 53 Disjoncteur de protection moteur 4-6A
1 745 563 Disjoncteur, triphasé
1 773 2901 Test de machines CASSY 1,0
1 524 222 CASSY Lab 2 pour machines é lectriques et é lectronique de puissance
1 773 2990 Dynamomè tre é lectrique 1,0
1 773 258 Couvercle d\u146? embrayage 1.0 transparent
1 315 40 Masse marqué e, 2 kg
1 773 115 Banc de base de machine 120 cm
1 732 56 Accouplement 1,0
1 727 115 4 Relais 230 V / 5 A
1 775 230EN * LIT-print: Machines à courant alternatif 1,0, anglais
1 726 71 Unité de raccordement en monophasé
1 726 09 Cadre profilé T130, deux é tages
2 500 59 Cavalier proté gé , noirs, jeu de 10
1 500 591 Cavalier proté gé , verts/jaunes, jeu de 10
1 500 855 Câ ble d'expé rimentation de sé curité 32 A, jeu 34
2 500 856 Câ ble d'expé rimentation de sé curité 32 A, jaune/vert, jeu 5
1 773 256 Kit de montage socle ma
