Ref: E2.4.2.2
E2.4.2.2 Gradateur avec simulateur de défauts pour la recherche de pannes
Les expé riences sont ré alisé es avec des plaques d'expé rimentation dans un cadre profilé .
Objectifs d'apprentissage
- Mesures de protection et sé curité é lectrique
- Recherche et analyse de dé fauts sur les circuits à coupure de phase.
- Utilisation de moyens de mesure commerciaux : multimè tre portable et oscilloscope
Cet é quipement permet d'enseigner le comportement en service d'une commande à coupure de phase et de s'entraî ner systé matiquement à la recherche d'erreurs à l'aide de 20 erreurs ré glables, sans mettre en danger les composants ou les personnes.
Le simulateur d'erreurs est un variateur standard pour charge ohmique (Pmax. = 1,2 kW) avec pré ré glage de la valeur minimale.
Diffé rents points de mesure permettent une recherche systé matique des erreurs.
Il est possible d'activer au total 20 erreurs du type suivant :
- Interruption
- Court-circuit
- Erreur d'assemblage
- Erreur de composant
Les erreurs sont activé es par des interrupteurs à glissiè re qui se trouvent derriè re un couvercle verrouillable...
Les points forts :
- Le simulateur d'erreurs à coupure de phase est ré pertorié comme systè me de plaques d'entraî nement.
- Câ blage minimisé , car les circuits ne doivent ê tre complé té s que par les connexions de mesure et quelques fiches de pontage.
Toutes les fonctions de l'analyseur de puissance CASSY Plus peuvent ê tre utilisé es rapidement directement via l'é cran, la molette et les touches situé es sur l'appareil.
Tous les ré glages et ré sultats de mesure peuvent ê tre enregistré s sur l'appareil et ê tre rapidement rappelé s ulté rieurement ou simplement té lé chargé s.
De plus, l'analyseur de puissance CASSY Plus est entiè rement contrô lable en temps ré el via les interfaces RJ45 Ethernet, W-LAN et USB-C.
Ces interfaces peuvent ê tre utilisé es par les logiciels suivants :
- CASSY Lab 2 pour les entraî nements et les systè mes d'é nergie,
- MATLAB\'ae et LabVIEW \'99
- Lab Docs Editor Advanced
Les serveurs inté gré s suivants sont disponibles dans l'analyseur de puissance CASSY pour la connexion mé dia locale d'au moins quatre terminaux simultané ment.
Pour plus de dé tails, veuillez vous ré fé rer aux donné es produit 727110 ou 727111 Power Analyser CASSY Plus.
L'é quipement convient aussi bien aux expé riences des é lè ves et des é tudiants en laboratoire avec la basse tension (courant continu, courant alternatif et courant triphasé ) qu'aux dé monstrations des enseignants en salle de classe ou en amphithéâ tre si le banc d'essai est mobile.
Les expé riences sont ré alisé es conformé ment au manuel.
Le groupe cible est constitué d'apprentis de l'industrie et d'é tudiants en construction de machines é lectriques.
Le cours propose des expé riences de niveau moyen pour l'é cole professionnelle et permet en mê me temps d'acqué rir les connaissances né cessaires sur le comportement des machines pour une interpré tation scientifique dans la formation de bachelier.
Grâ ce à la connexion mé dia, les expé riences sont adapté es à la dé monstration en classe ou dans un amphithéâ tre.
Thè mes
- Examen du circuit pour environ 20 erreurs diffé rentes
- Dé faut de composant (court-circuit, haute impé dance)
- interruption de la piste conductrice
- connexions à haute et basse impé dance dans le circuit
- Erreur de placement (composant manquant ou valeur incorrecte).
É quipement comprenant :
1 735 390 Simulateur de dé fauts controle de phase
1 735 190 Filtre antiparasitage, dé coup. de phasé 3X4,5A
2 505 272 Ampoules 230 V/40 W, E14, jeu de 2

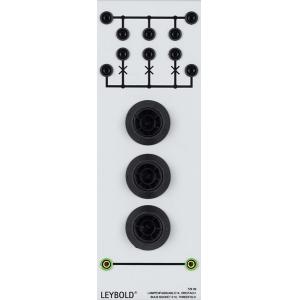

1 729 09 Douille de lampe E14, triple
1 569 072 LIT-print: Simulateur de dé fauts decoupage de phase, anglais
1 727 111 CASSY - Power Analyser Plus
1 524 222 CASSY Lab 2 pour machines é lectriques et é lectronique de puissance
1 726 80 Transformateur 45/90, 3 N
1 726 09 Cadre profilé T130, deux é tages
1 500 59 Cavalier proté gé , noirs, jeu de 10
1 500 855 Câ ble d'expé rimentation de sé curité 32 A, jeu 34
1 500 856 Câ ble d'expé rimentation de sé curité 32 A, jaune/vert, jeu 5
