Ref: E2.5.3.2
E2.5.3.2 Bases des convertisseur de fréquence et création d'un champs tournant
Ce stage de laboratoire fonctionne avec des plaques d'expé rimentation dans un cadre profilé .
L'alimentation é lectrique pour le convertisseur de fré quence est assuré e par un inverseur directement à partir du ré seau d'alimentation public (tension de ré seau 230 V).
Objectifs d'apprentissage
- Mesures de protection et sé curité é lectrique
- Modules d'un variateur de fré quence avec circuit intermé diaire de tension
- Paramé trage des convertisseurs de fré quence
- Acquisition de compé tences de mesure
- Mesures avec Converter Controller CASSY
L'é quipement offre un aperç u de la technique de commutation des convertisseurs de fré quence avec circuit intermé diaire de tension.
Des mesures sont effectué es sur les modules d'un convertisseur de fré quence didactique spé cial.
Les expé riences utilisent une charge é lectronique statique, ce qui facilite l'é valuation des courbes de courant et de tension.
Le champ tournant avec une fré quence de champ tournant variable est é galement é tudié .
Les sous-ensembles suivants sont accessibles :
- Circuit intermé diaire
- Pont en H IGBT
- Hacheur de freinage
- Onduleur à 3 phases
Points forts :
- Les mesures sont effectué es avec le contrô leur de convertisseur CASSY.
- Tous les canaux de mesure sont libres de potentiel et peuvent donc ê tre utilisé s librement.
- Toutes les mesures peuvent ê tre effectué es avec ou sans ordinateur.
Toutes les fonctions du Converter Controller CASSY peuvent ê tre utilisé es rapidement directement via l'é cran, la molette et les touches situé es sur l'appareil.
Tous les ré glages et ré sultats de mesure peuvent ê tre enregistré s sur l'appareil et ê tre rapidement rappelé s ulté rieurement ou simplement té lé chargé s.
De plus, le Converter Controller CASSY est entiè rement contrô lable en temps ré el via les interfaces RJ45 Ethernet, W-LAN et USB-C.
Ces interfaces peuvent ê tre utilisé es par les logiciels suivants :
- CASSY Lab 2 pour les entraî nements et les systè mes d'é nergie,
- MATLAB\'ae et LabVIEW \'99
- Lab Docs Editor Advanced
Pour la connexion mé dia locale d'au moins quatre terminaux en mê me temps, les serveurs inté gré s suivants sont disponibles dans le Converter Controller CASSY.
Pour plus de dé tails, veuillez consulter les donné es produit 7735290 ou 7735291 Converter Controller CASSY.
L'é quipement convient aussi bien aux expé riences d'é lè ves et d'é tudiants en laboratoire avec la basse tension (courant continu, courant alternatif et courant triphasé ) qu'aux dé monstrations d'enseignants dans la salle de classe ou l'amphithéâ tre si le banc d'essai est mobile.
Les expé riences sont ré alisé es conformé ment au manuel.
Le groupe cible est constitué d'apprentis de l'industrie et d'é tudiants en construction de machines é lectriques.
Le cours propose des expé riences de niveau moyen pour l'é cole professionnelle et permet en mê me temps d'acqué rir les connaissances né cessaires sur le comportement des machines pour une interpré tation scientifique dans la formation de bachelier.
Grâ ce à la connexion mé dia, les expé riences sont adapté es à la dé monstration en classe ou dans un amphithéâ tre.
Dans les é quipements suivants, il y a encore des essais é tendus ré alisé s avec un convertisseur de fré quence et une machine asynchrone :
- E2.5.3.3 Entraî nements avec convertisseur de fré quence didactique
- E2.5.3.4 Entraî nements avec convertisseur de fré quence industriel
- E2.5.4.4 Comportement en service de moteurs asynchrones à vitesse variable en charge
- E2.6.2.2 Servomoteur AC avec machine asynchrone industrielle
Thè mes
- Champ tournant et pointeur spatial
- Repré sentation du pointeur spatial
- Gé né ration d'un champ tournant à partir d'une tension continue
- Mise sous tension d'un convertisseur avec alimentation par redresseur
- Ré action du ré seau avec alimentation par redresseur
- Filtre de correction du facteur de puissance (PFC)
- Mise sous tension d'un convertisseur avec PFC
- Ré troaction du ré seau avec PFC
- Dé charge du condensateur tampon
- Charge
- Commande avec tension de commande externe
- Examen de l'onduleur de sortie
- Commande individuelle des transistors de puissance
- Charge avec charge ohmique
É quipement comprenant :
1 773 5291 Contrô leur de convertisseur CASSY
1 735 290 Câ ble de raccordement du convertisseur universel
1 773 5297 Convertisseur universel
1 773 5295 Bloc d'alimentation DC 390 V, 6 A, (LFK)

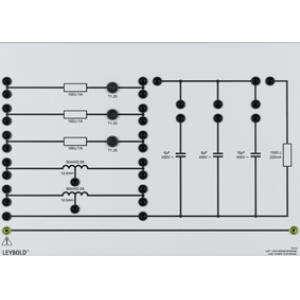

1 735 09 Charge é lectronique de puissance

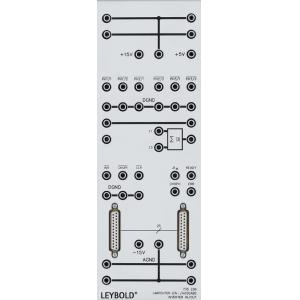

1 735 296 Entré e/sortie redresseur-commutateur de tension
1 565 432 * LIT-print: Principes de base de la technologie des convertisseurs de fré quence, anglais
Appareils de mesure, avec acquisition de donné es numé riques CASSY:
1 524 222 CASSY Lab 2 pour machines é lectriques et é lectronique de puissance
1 726 71 Unité de raccordement en monophasé
1 726 09 Cadre profilé T130, deux é tages
1 500 59 Cavalier proté gé , noirs, jeu de 10
1 500 592 Cavalier proté gé avec prise, noirs, jeu de 10
1 500 855 Câ ble d'expé rimentation de sé curité 32 A, jeu 34
1 500 856 Câ ble d'expé rimentation de sé curité 32 A, jaune/vert, jeu 5
Les articles marqué s d'un * ne sont pas obligatoires, mais sont recommandé s pour la ré alisation de l'expé rience.
