Ref: EWTGUCE117

CE 117 Écoulement à travers des couches de particules (Réf. 083.11700)

Étude des propriétés des lits fixes et fluidisés traversés par un liquide

Riched20 10.0.19041\viewkind4\uc1

d\fs16\lang1036 L´é coulement à travers des couches de particules est très répandu dans le génie des procédés.

A l´ intérieur de réacteurs, des lits fixes et des lits fluidisés sont traversés par des liquides et des gaz.

Une application possible concerne la filtration sur gâteau ou en profondeur où les matières solides contenues dans la suspension peuvent être séparées.

Le CE 117 permet d´é tudier les bases hydrodynamiques de l´é coulement à travers des lits fixes et fluidisés.

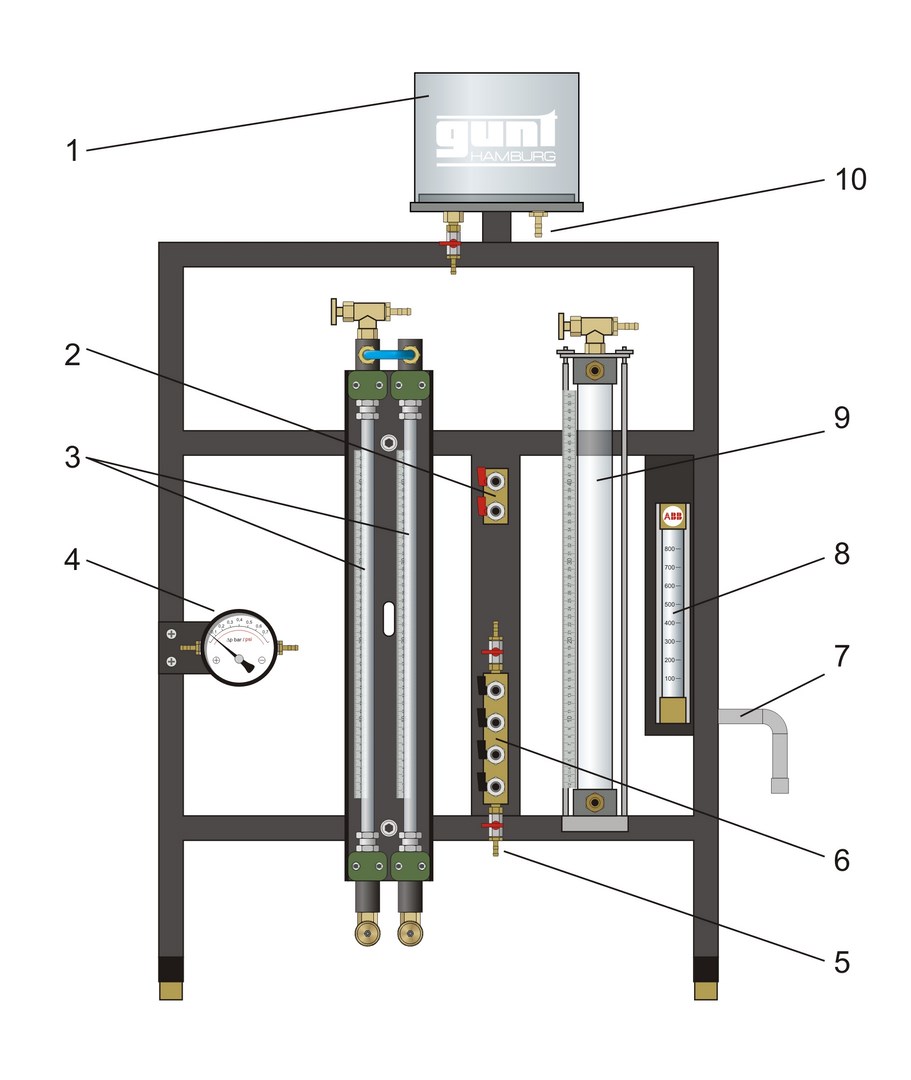

On dispose à cet effet d´ un réservoir d´ essai en verre, qui peut être traversé des deux côtés par de l´ eau.

Une plaque frittée sert de support pour les couches filtrantes.

L´ alimentation en eau vers le réservoir d´ essai est réalisée en se raccordant au réseau du laboratoire.

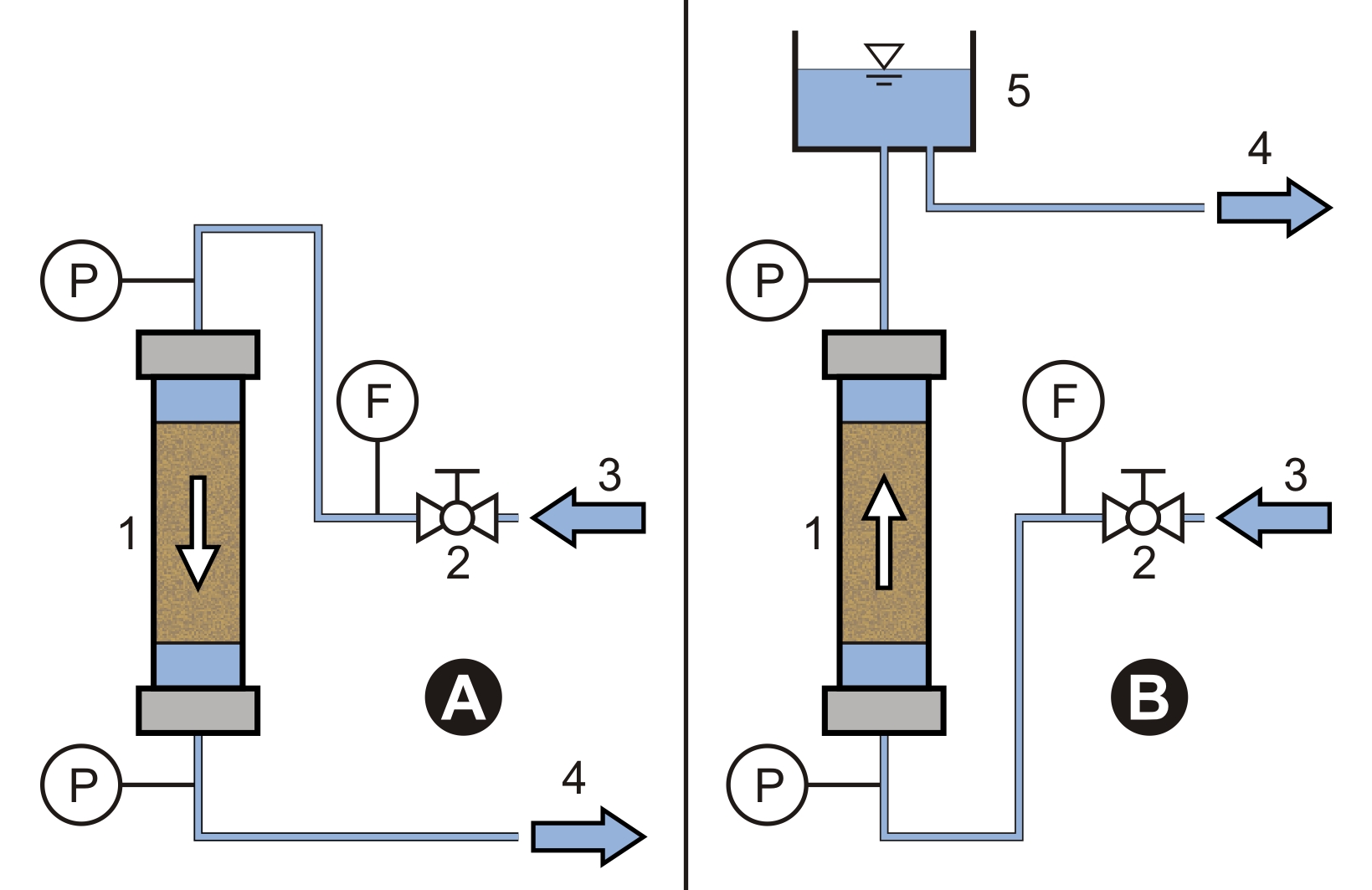

Pour l´é tude de l´é coulement à travers des lits fixes, l´ eau entre dans le réservoir d´ essai par le haut.

Elle traverse le lit fixe et la plaque frittée avant d´être évacuée au travers d´ un distributeur.

Des accouplements rapides permettent de modifier le montage expérimental.

Ainsi, le sens d´é coulement dans le réservoir d´ essai peut être inversé pour l´étude des lits fluidisés.

L´ eau remonte à travers la plaque frittée poreuse et la couche.

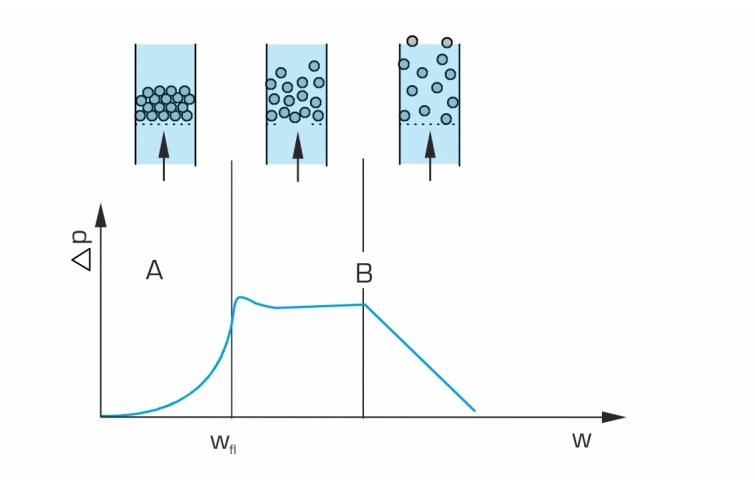

Si la vitesse de l´ eau est inférieure à la vitesse de fluidisation, la couche est simplement traversée.

Si la vitesse est supérieure, il se forme un lit fluidisé.

L´ eau coule en haut du réservoir d´ essai dans un réservoir de compensation puis est évacuée.

Quel que soit le montage utilisé, le débit s´ ajuste à l´ aide d´ une vanne et est indiqué par un débitmètre.

Deux manomètres possédant des plages de mesure différentes sont prévus pour déterminer la perte de charge dans le lit fixe ou fluidisé.

Des vannes permettent de choisir le manomètre souhaité.



Contenu didactique / Essais


- apprentissage des bases de l´é coulement à travers les lits fixes et fluidisés (Darcy)

- observation du processus de fluidisation

- pertes de charge en fonction du débit, du type, de la taille des particules et de la hauteur de la couche

- détermination de la vitesse de fluidisation et comparaison aux valeurs théoriques calculées

- vérification de l´équation de Carman-Kozeny



Les grandes lignes

- essais de base relatifs aux mécanismes d´écoulement à travers des couches de particules

- écoulement à travers des lits fixes

- écoulement à travers des lits fluidisés

- pertes de charge dans le lit fixe et le lit fluidisé



Les caractéristiques techniques

Réservoir d´ essai

- longueur: 510mm

- diamètre intérieur: env. 37mm

- composition: verre DURAN



Filtre fritté

- épaisseur: 2mm

- composition: métal fritté



Réservoir de compensation

- volume: env. 4500mL

- composition: PVC



Plages de mesure

-débit: 82...820mL/min

-pression différentielle:

2x 0...500mmCA

1x 0...250mbar

-hauteur: 10...500mm



Informations logistiques
Dimensions et poids

Lxlxh: 690x410x1150mm

Poids: env. 26kg



Nécessaire au fonctionnement

Raccord d´ eau: env. 1L/min

Une évacuation est recommandée



Liste de livraison

1 appareil d'essai

1 kg billes de verre (420...590µm),0,5kg sable (1...2mm), 0,5kg billes de verre (180...300µm)

1 documentation didactique



Delai de livraison estimé : 16 semaines
