Ref: EWTGUCE405
CE 405 Absorption à film tombant (Réf. 083.40500)
Avec interface et logiciel
Riched20 10.0.19041\viewkind4\uc1
d\fs16\lang1036 L´ absorption sert à la séparation d´ un ou plusieurs composants gazeux d´ un écoulement de gaz à l´ aide d´ un solvant.
L´ absorption sélective constitue un procédé technique important pour nettoyer les mélanges gazeux.
CE 405 permet d´é tudier les processus de base du système eau-oxygène-azote.

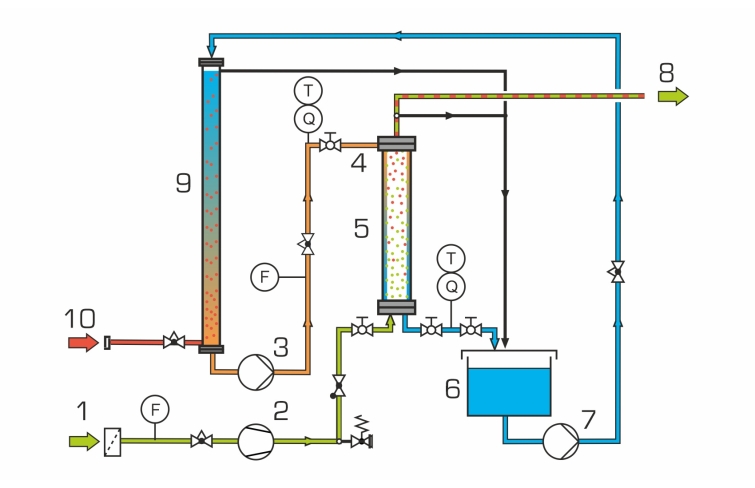

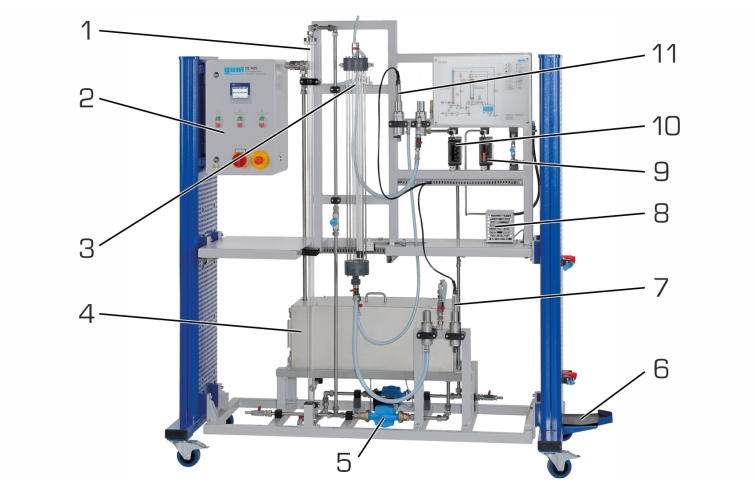

Un compresseur refoule l´ air extérieur par le bas dans une colonne d´ absorption.
L´ eau s´é coule sur le bord de la colonne d´ absorption sous la forme d´ un mince film.
L´é coulement d´ air passe au centre de la colonne vers le haut.
Une partie de l´ oxygène de l´ air est dissoute dans le film d´ eau.
L´é coulement d´ air sort de la colonne par le haut.
L´ eau comprenant l´ oxygène dissous quitte la colonne par le bas et s´écoule dans un réservoir.
Une pompe refoule l´ eau comprenant l´ oxygène dissous vers la tête de la colonne de désorption.
La colonne de désorption est un simple tuyau dans lequel l´ eau s´écoule vers le bas.
De l´ azote provenant d´ une bouteille de gaz comprimé entre dans la colonne par le pied.
L´ azote monte dans l´ eau sous forme de bulles dispersées.
La pression partielle de l´ oxygène dans l´ eau est supérieure à la pression partielle en phase gazeuse (azote).
Pour cette raison, une partie de l´ oxygène de l´ eau passe en phase gazeuse (stripage).
Ce processus augmente la absorptivité de l´ eau en oxygène.
Une pompe refoule le solvant ainsi régénéré vers la tête de la colonne d´ absorption.
Les matériaux transparents permettent l´ observation optimale des processus dans les deux colonnes.

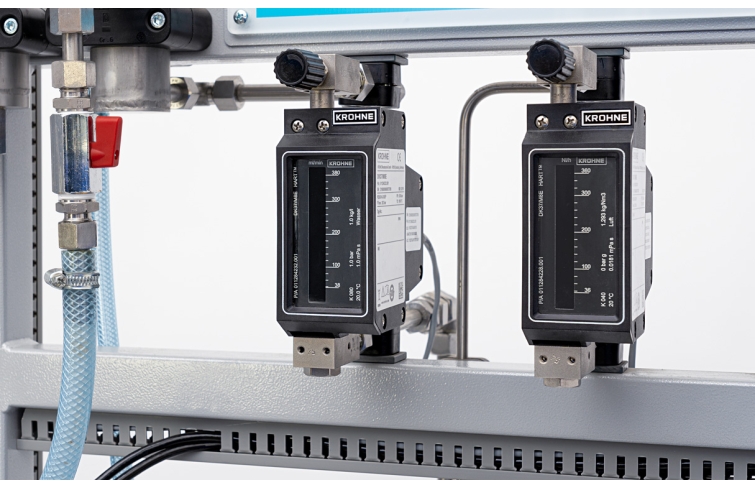

Des soupapes et des débitmètres permettent d´ ajuster le débit moyen d´ air et de solvant.

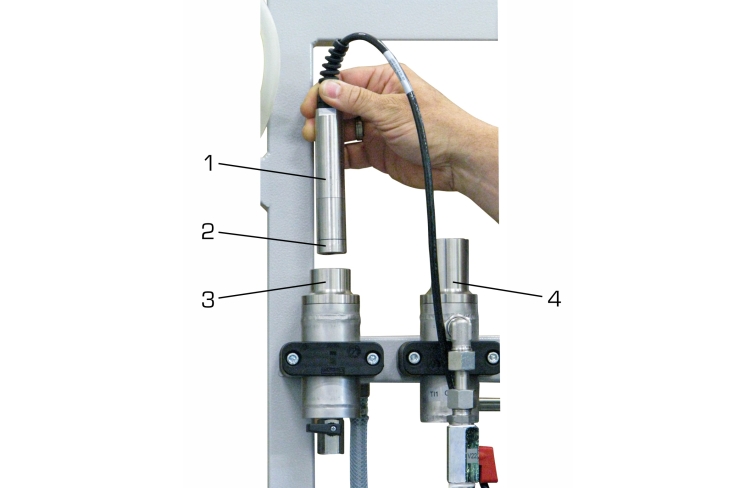

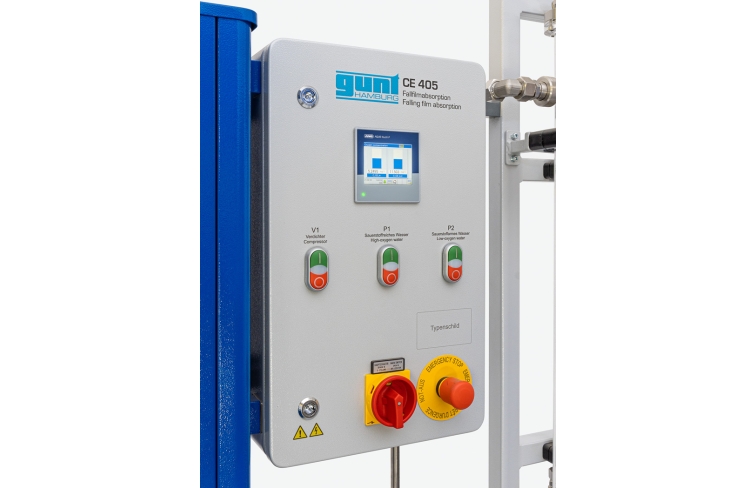

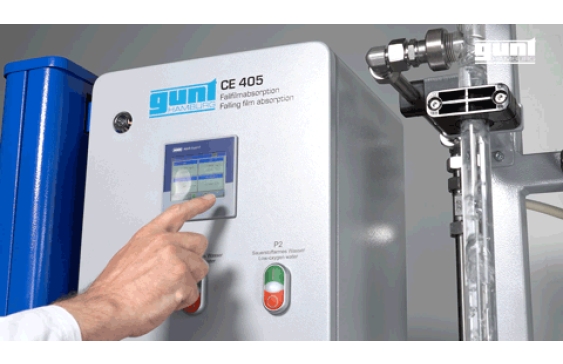

La concentration d´ oxygène et la température avant et après la colonne d´ absorption sont mesurées en continu et affichées numériquement.

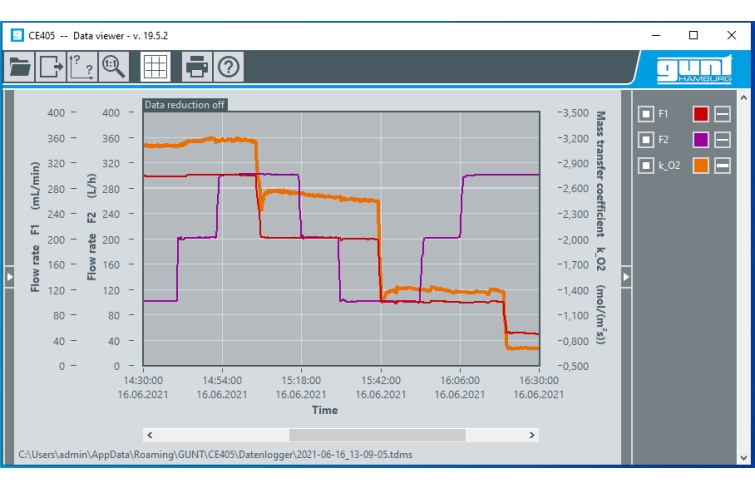

Via connexion LAN directe, les valeurs de mesure peuvent également être transmises à un PC afin d´ y être exploitées à l´ aide du logiciel GUNT.
d\fs16\lang1036 L´ absorption sert à la séparation d´ un ou plusieurs composants gazeux d´ un écoulement de gaz à l´ aide d´ un solvant.
L´ absorption sélective constitue un procédé technique important pour nettoyer les mélanges gazeux.
CE 405 permet d´é tudier les processus de base du système eau-oxygène-azote.
Un compresseur refoule l´ air extérieur par le bas dans une colonne d´ absorption.
L´ eau s´é coule sur le bord de la colonne d´ absorption sous la forme d´ un mince film.
L´é coulement d´ air passe au centre de la colonne vers le haut.
Une partie de l´ oxygène de l´ air est dissoute dans le film d´ eau.
L´é coulement d´ air sort de la colonne par le haut.
L´ eau comprenant l´ oxygène dissous quitte la colonne par le bas et s´écoule dans un réservoir.
Une pompe refoule l´ eau comprenant l´ oxygène dissous vers la tête de la colonne de désorption.
La colonne de désorption est un simple tuyau dans lequel l´ eau s´écoule vers le bas.
De l´ azote provenant d´ une bouteille de gaz comprimé entre dans la colonne par le pied.
L´ azote monte dans l´ eau sous forme de bulles dispersées.
La pression partielle de l´ oxygène dans l´ eau est supérieure à la pression partielle en phase gazeuse (azote).
Pour cette raison, une partie de l´ oxygène de l´ eau passe en phase gazeuse (stripage).
Ce processus augmente la absorptivité de l´ eau en oxygène.
Une pompe refoule le solvant ainsi régénéré vers la tête de la colonne d´ absorption.
Les matériaux transparents permettent l´ observation optimale des processus dans les deux colonnes.
Des soupapes et des débitmètres permettent d´ ajuster le débit moyen d´ air et de solvant.
La concentration d´ oxygène et la température avant et après la colonne d´ absorption sont mesurées en continu et affichées numériquement.
Via connexion LAN directe, les valeurs de mesure peuvent également être transmises à un PC afin d´ y être exploitées à l´ aide du logiciel GUNT.
Contenu didactique / Essais
- étude du processus d´ absorption lors de la séparation de l´ oxygène d´ un écoulement d´ air dans une colonne à film tombant
- bilan du processus
- détermination du coefficient de transfert de masse en fonction de
d\fi720 débit volumétrique d´ air
débit de solvant eau
d - régénération du solvant par stripage
- familiarisation avec le procédé en contre-courant
Les grandes lignes
- séparation de l´ oxygène par absorption
- régénération continue du solvant avec de l´ azote par stripage
- fonctionnement en toute sécurité grâce à l´ utilisation de l´ eau comme solvant et de gaz inoffensifs
- capacité de mise en réseau: observer, acquérir, évaluer des essais via le réseau propre au client
Les caractéristiques techniques
Colonne d´ absorption
- Ø intérieur x hauteur: 32x890mm
- matériau: verre
Colonne de désorption
- Ø intérieur x hauteur: 24x1650mm
- matériau: PMMA
2 pompes
- débit de refoulement max.: 58L/min chacune
- hauteur de refoulement max.: 3,7m chacune
Compresseur
- surpression max.: 2 bar
- débit de refoulement max.: 23L/min
Réservoir, acier inoxydable, volume: env. 50L
Plages de mesure
- débit: 38...380mL/min (eau)
- débit: 36...360NL/h (air)
- température: 2x 0...50ºC
- concentration d´ oxygène: 2x 0...20mg/L
230V, 50Hz, 1 phase; 230V, 60Hz, 1 phase
- étude du processus d´ absorption lors de la séparation de l´ oxygène d´ un écoulement d´ air dans une colonne à film tombant
- bilan du processus
- détermination du coefficient de transfert de masse en fonction de
d\fi720 débit volumétrique d´ air
débit de solvant eau
d - régénération du solvant par stripage
- familiarisation avec le procédé en contre-courant
Les grandes lignes
- séparation de l´ oxygène par absorption
- régénération continue du solvant avec de l´ azote par stripage
- fonctionnement en toute sécurité grâce à l´ utilisation de l´ eau comme solvant et de gaz inoffensifs
- capacité de mise en réseau: observer, acquérir, évaluer des essais via le réseau propre au client
Les caractéristiques techniques
Colonne d´ absorption
- Ø intérieur x hauteur: 32x890mm
- matériau: verre
Colonne de désorption
- Ø intérieur x hauteur: 24x1650mm
- matériau: PMMA
2 pompes
- débit de refoulement max.: 58L/min chacune
- hauteur de refoulement max.: 3,7m chacune
Compresseur
- surpression max.: 2 bar
- débit de refoulement max.: 23L/min
Réservoir, acier inoxydable, volume: env. 50L
Plages de mesure
- débit: 38...380mL/min (eau)
- débit: 36...360NL/h (air)
- température: 2x 0...50ºC
- concentration d´ oxygène: 2x 0...20mg/L
230V, 50Hz, 1 phase; 230V, 60Hz, 1 phase
Informations logistiques
Dimensions et poids
Lxlxh: 1930x790x1980mm
Poids: env. 135kg
Nécessaire au fonctionnement
bouteille d´ azote avec soupape de réduction de pression,
PC avec Windows recommandé
Lxlxh: 1930x790x1980mm
Poids: env. 135kg
Nécessaire au fonctionnement
bouteille d´ azote avec soupape de réduction de pression,
PC avec Windows recommandé
Poids: 135 Kg Delai de livraison estimé : 16 semaines
