Ref: EWTGUCE530

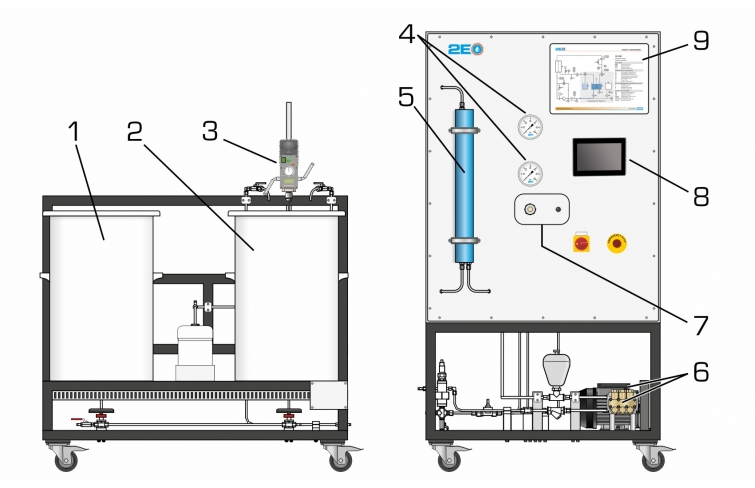

CE 530 Procédé de séparation par membrane d'osmose inverse (Réf. 083.53000)

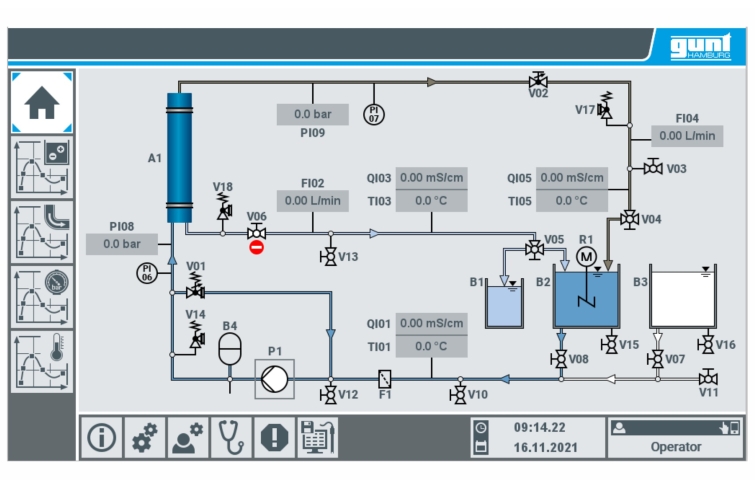

Commande par API, avec interface PC, Wifi et logiciel inclus
Riched20 10.0.19041\viewkind4\uc1
d\fs16\lang1036 Ce banc d´ essai a é té dé veloppé en collaboration avec l´ Institut pour le Gé nie des Procé dé s Thermiques de l´ Université Technique de Hamburg-Harburg.

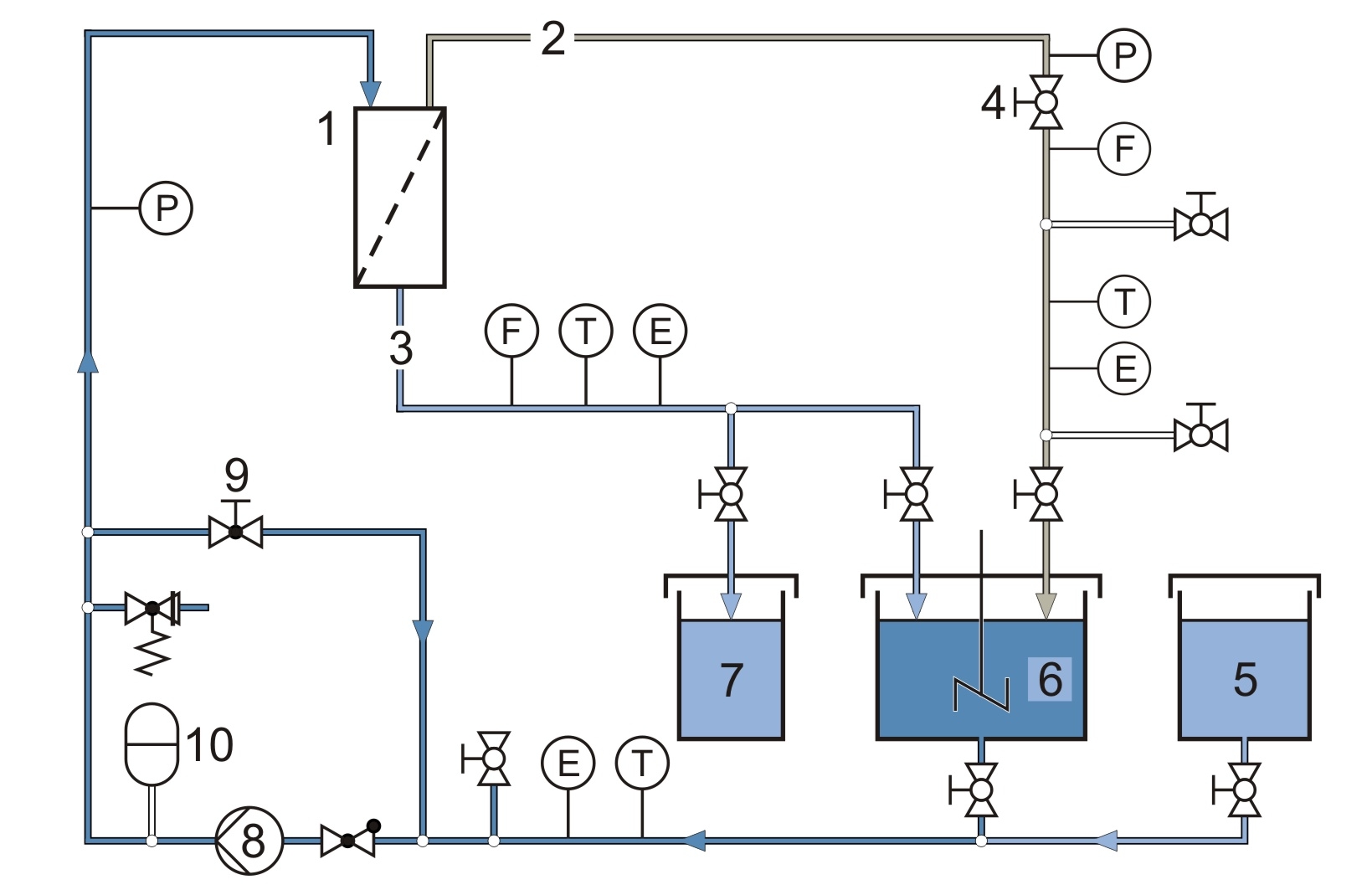

Une solution de NaCl de concentration dé finie (jusqu´à 4% max.) est pré paré e dans un ré servoir muni d´ un agitateur.
Une pompe refoule la solution à un module à membrane spiralé e.
La pompe gé nè re la pression osmotique né cessaire à la sé paration.

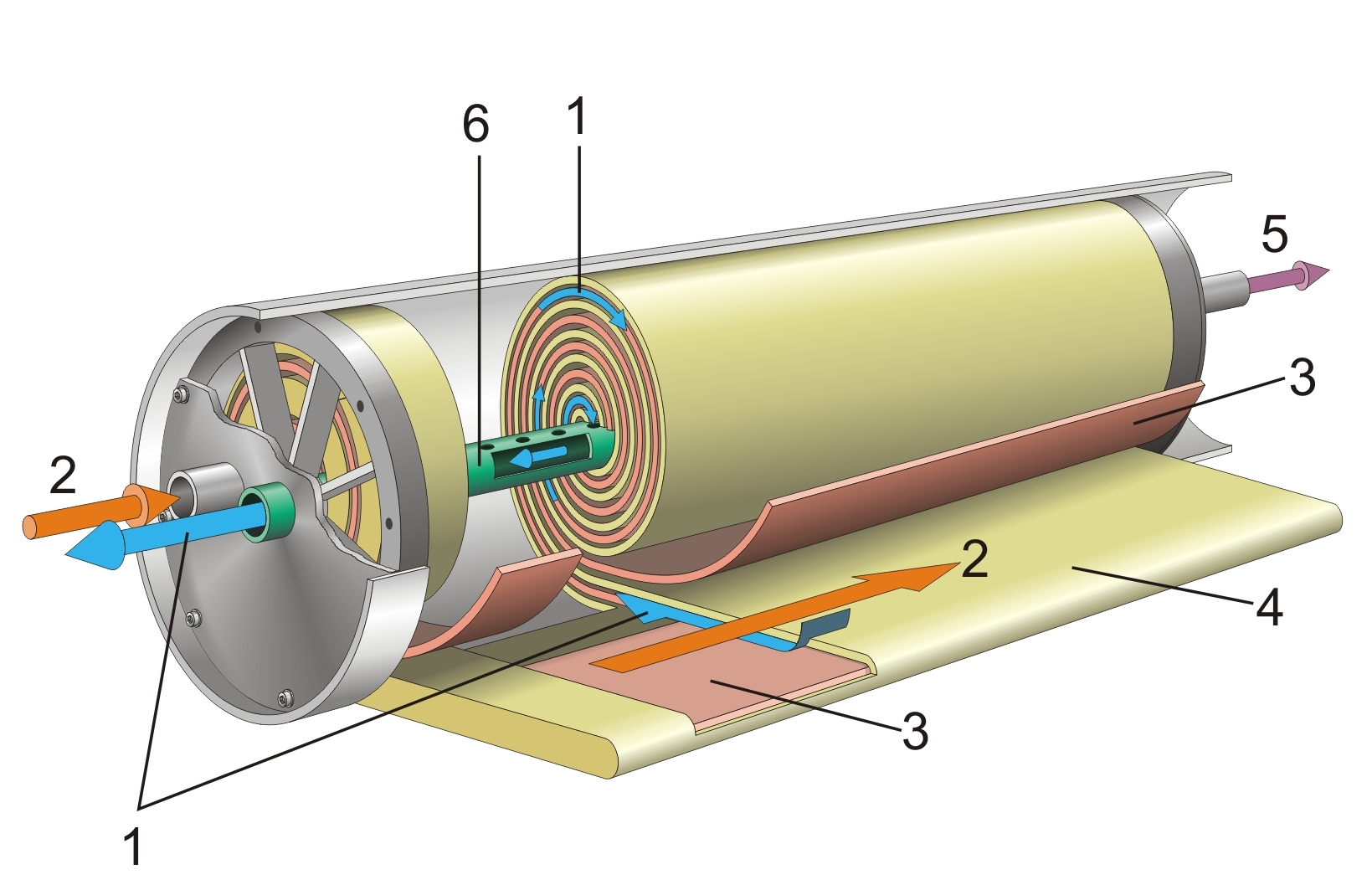

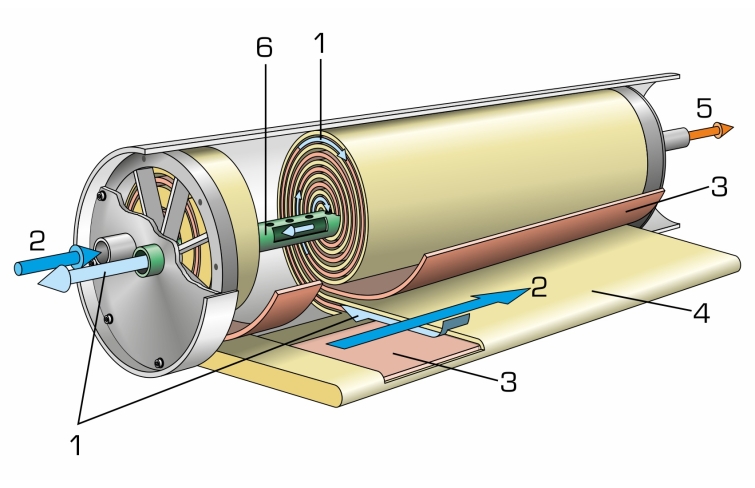

Le module à membrane spiralé e se compose de plusieurs compartiments.
Un compartiment se compose de deux membranes sé paré es par un é carteur poreux.
Trois compartiments sont fermé s et le quatriè me ouvert est raccordé au tube collecteur de permé at.
Entre les compartiments sont placé s d´ autres é carteurs permettant le passage axial de la solution saline.
Ces é carteurs sont enroulé s, de mê me que les compartiments, en spirale autour du tube collecteur de permé at.
La solution saline entre par la face frontale du module et le traverse axialement entre les compartiments.
La membrane semi-permé able permet la diffusion de l´ eau (permé at), mais pas celle du NaCI dissous.
Sous l´ effet de la pression, l´ eau est poussé e à travers la membrane, dans les compartiments.
L´ eau s´é coule en spirale vers le tube collecteur de permé at et quitte le module axialement.
La concentration de la solution augmente sous l´ effet de la sé paration de l´ eau traversant le module. La solution quitte le module sous forme de ré tentat.
Le ré tentat retourne au ré servoir d´ eau brute.
Le permé at est ré cupé ré dans un ré servoir sé paré .
Un autre ré servoir contenant de l´ eau distillé e est pré vu pour le rinç age du module à membrane.
Des vannes permettent d´ ajuster la pression et le dé bit.

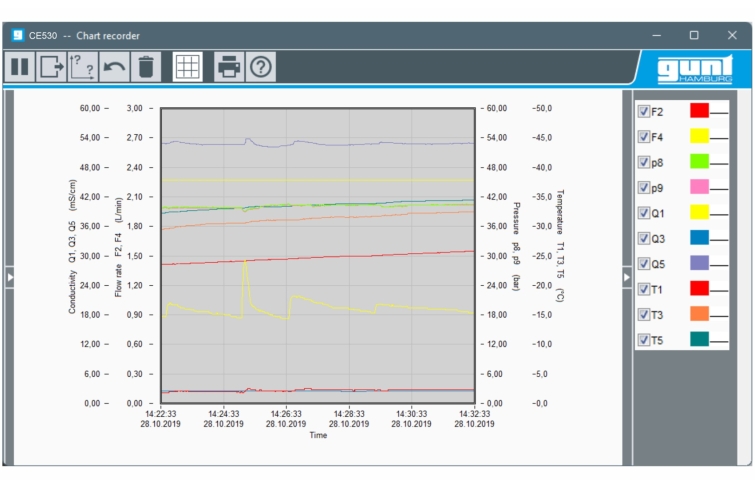

Les concentrations salines dans l´ eau brute, le ré tentat et le permé at sont enregistré es en mesurant la conductibilité respective afin de contrô ler le rendement de la sé paration.
d\fs16\lang1036 Ce banc d´ essai a é té dé veloppé en collaboration avec l´ Institut pour le Gé nie des Procé dé s Thermiques de l´ Université Technique de Hamburg-Harburg.
Une solution de NaCl de concentration dé finie (jusqu´à 4% max.) est pré paré e dans un ré servoir muni d´ un agitateur.
Une pompe refoule la solution à un module à membrane spiralé e.
La pompe gé nè re la pression osmotique né cessaire à la sé paration.
Le module à membrane spiralé e se compose de plusieurs compartiments.
Un compartiment se compose de deux membranes sé paré es par un é carteur poreux.
Trois compartiments sont fermé s et le quatriè me ouvert est raccordé au tube collecteur de permé at.
Entre les compartiments sont placé s d´ autres é carteurs permettant le passage axial de la solution saline.
Ces é carteurs sont enroulé s, de mê me que les compartiments, en spirale autour du tube collecteur de permé at.
La solution saline entre par la face frontale du module et le traverse axialement entre les compartiments.
La membrane semi-permé able permet la diffusion de l´ eau (permé at), mais pas celle du NaCI dissous.
Sous l´ effet de la pression, l´ eau est poussé e à travers la membrane, dans les compartiments.
L´ eau s´é coule en spirale vers le tube collecteur de permé at et quitte le module axialement.
La concentration de la solution augmente sous l´ effet de la sé paration de l´ eau traversant le module. La solution quitte le module sous forme de ré tentat.
Le ré tentat retourne au ré servoir d´ eau brute.
Le permé at est ré cupé ré dans un ré servoir sé paré .
Un autre ré servoir contenant de l´ eau distillé e est pré vu pour le rinç age du module à membrane.
Des vannes permettent d´ ajuster la pression et le dé bit.
Les concentrations salines dans l´ eau brute, le ré tentat et le permé at sont enregistré es en mesurant la conductibilité respective afin de contrô ler le rendement de la sé paration.
Contenu didactique / Essais
assemblage, nettoyage et conservation des modules à membrane
principe de base de l´ osmose inverse
- loi de Van´ t Hoff
dé bit de permé at et capacité de ré tention en fonction de
- pression
- concentration saline dans l´ eau brute
- rendement
dé termination du coefficient de diffusion
Les grandes lignes
- procé dé de sé paration par membrane pour l´ obtention d´ un solvant à partir d´ une solution saline
- module à membrane spiralé e pour la sé paration
- exemple d´ application: dessalement de l´ eau de mer
Les caracté ristiques techniques
Module à membrane spiralé e
- surface active: 1,2m2
- dé bit d´ eau brute: max. 1,4m3/h
- longueur: env. 533mm, Ø env. 61mm
Pompe à piston
- dé bit de refoulement max.: env. 585L/h
- pression max: env. 140bar
- Pression de service max.: 48bar
Agitateur
- puissance absorbé e: 140W
- vitesse de rotation: 30...1000min-1
Ré servoirs
- alimentation (solution saline, 4% max.): env. 110L
- l´ eau de rinç age (eau distillé e): env. 110L
- permé at: env. 5L
Plages de mesure
- débit: 0,5...7,5L/min (rétentat), 0,1...2,5L/min (permé at)
- température: 3x 0...60º C
- pression: 2x 0...100bar (manomè tre)
- pression: 2x 0...100bar (capteur)
- conductivité: 3x 0...200mS/cm
230V, 50Hz, 1 phase
assemblage, nettoyage et conservation des modules à membrane
principe de base de l´ osmose inverse
- loi de Van´ t Hoff
dé bit de permé at et capacité de ré tention en fonction de
- pression
- concentration saline dans l´ eau brute
- rendement
dé termination du coefficient de diffusion
Les grandes lignes
- procé dé de sé paration par membrane pour l´ obtention d´ un solvant à partir d´ une solution saline
- module à membrane spiralé e pour la sé paration
- exemple d´ application: dessalement de l´ eau de mer
Les caracté ristiques techniques
Module à membrane spiralé e
- surface active: 1,2m2
- dé bit d´ eau brute: max. 1,4m3/h
- longueur: env. 533mm, Ø env. 61mm
Pompe à piston
- dé bit de refoulement max.: env. 585L/h
- pression max: env. 140bar
- Pression de service max.: 48bar
Agitateur
- puissance absorbé e: 140W
- vitesse de rotation: 30...1000min-1
Ré servoirs
- alimentation (solution saline, 4% max.): env. 110L
- l´ eau de rinç age (eau distillé e): env. 110L
- permé at: env. 5L
Plages de mesure
- débit: 0,5...7,5L/min (rétentat), 0,1...2,5L/min (permé at)
- température: 3x 0...60º C
- pression: 2x 0...100bar (manomè tre)
- pression: 2x 0...100bar (capteur)
- conductivité: 3x 0...200mS/cm
230V, 50Hz, 1 phase
Informations logistiques
Dimensions et poids
Lxlxh: 1250x1050x2100mm (banc d´ essai)
Lxlxh: 1500x1050x1400mm (unité d´ alimentation)
Poids total: env. 290kg
Necessaire au fonctionnement
raccord d´ eau, drain, chlorure de sodium (NaCl), eau distillé e, disulfite de sodium (conservation du module à membrane), lessive de soude, acide chlorhydrique
Lxlxh: 1250x1050x2100mm (banc d´ essai)
Lxlxh: 1500x1050x1400mm (unité d´ alimentation)
Poids total: env. 290kg
Necessaire au fonctionnement
raccord d´ eau, drain, chlorure de sodium (NaCl), eau distillé e, disulfite de sodium (conservation du module à membrane), lessive de soude, acide chlorhydrique
