Ref: EWTGUCE650

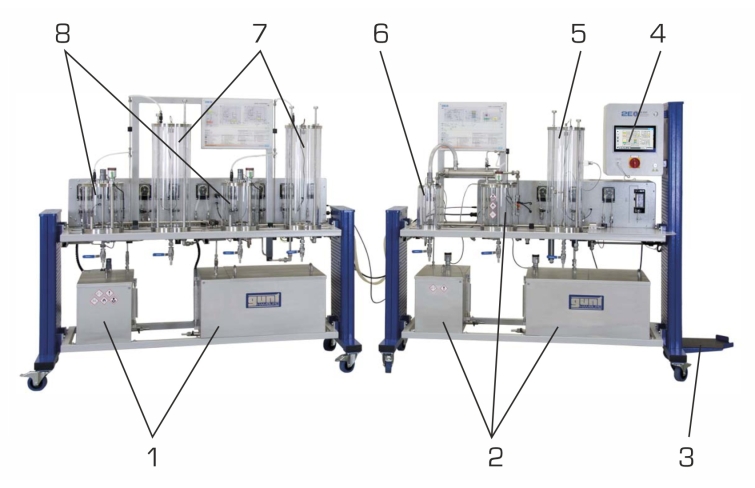

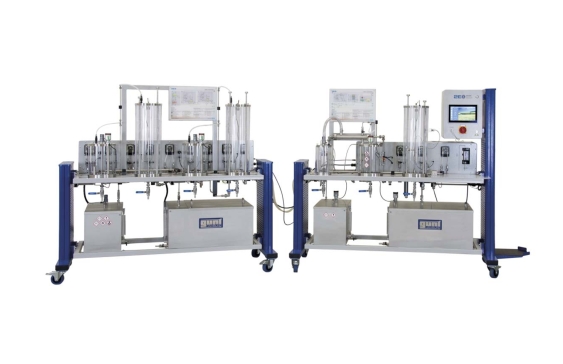

CE 650 Pilote pour production de biodiesel, piloté par API (Réf. 083.65000)

Avec interface PC USB et logiciel inclus

L´ utilisation de sources d´énergie renouvelables dans le domaine de la mobilité est possible en remplaçant les combustibles fossiles.

Le biodiesel, récupéré à partir d´ huiles végétales, en est l´ une des possibilités.

La production de biodiesel à partir d´ huiles végétales avec addition de méthanol et d´ hydroxyde de potassium (comme catalyseur) est appelée transestérification; il s´ agit d´ un processus chimique.

À l´échelle industrielle, la production est réalisée en fonctionnement continu dans des réacteurs à cuve agitée.

Ce processus est reproduit à petite échelle par l´ installation d´ essai CE 650.

La réaction chimique se produit lorsque la température atteint à peu près 60ºC.

Les produits sont ensuite retirés du réacteur après un temps de séjour prédéfini.

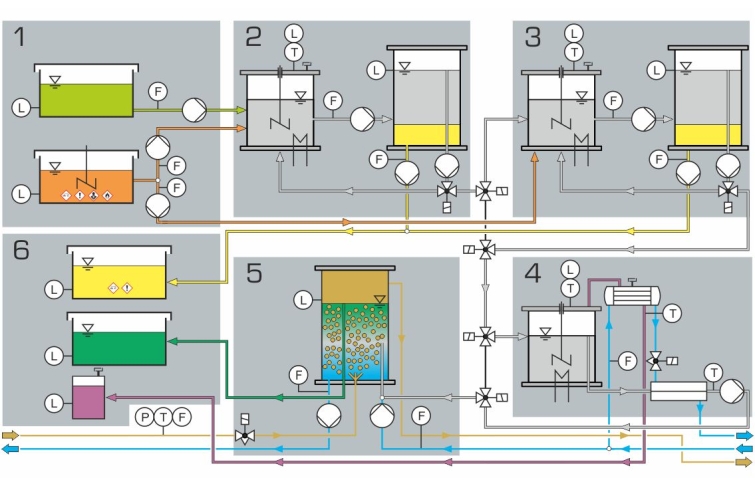

Les produits sont constitués d´ un mélange qui subit un processus en deux phases : Une phase riche en biodiesel et une phase à base de sous-produits.

Les sous-produits sont pompés du séparateur de phase suivant (piège) vers le dépôt.

Pour la phase riche en biodiesel, voici les options possibles: réacheminement dans le réacteur, 2e transestérification, récupération du méthanol (distillation) et épuration du biodiesel (absorption).

La phase riche en biodiesel contient du biodiesel ainsi que des quantités résiduelles de méthanol, d´ hydroxyde de potassium et d´ huile végétale.

L´ huile végétale restante est réacheminée afin d´être à nouveau soumis à la réaction, la 2e transestérification.

Le méthanol est éliminé par distillation pendant la récupération du méthanol.

Les quantités résiduelles du catalyseur sont éliminées pendant l´épuration du biodiesel.

On procède enfin à l´ entreposage des produits.

La conversion de transestérification dépend du temps de réaction et de la température.

L´équilibre chimique est modifié par l´élimination des sous-produits.

L´ analyse du biodiesel qui est produit est réalisée en laboratoire.

Les paramètres de processus peuvent être modifiés afin d´étudier les différentes influences.

L´ appareil d´ essai est commandé à l´ aide d´ un API actionné par écran tactile.

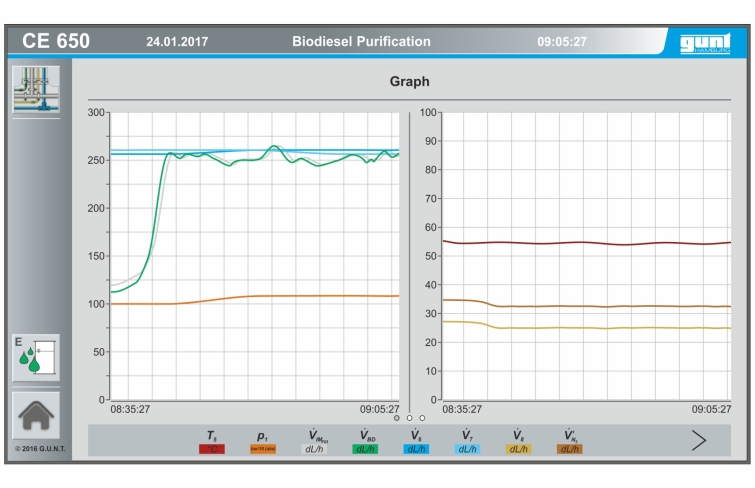

L´ acquisition de données est effectuée à l´ aide du logiciel GUNT.



Contenu didactique / Essais


- production de biodiesel à partir d´ huile végétale

influence du temps de séjour

influence de la température

- transestérification chimique

- séparation de phase dans le champ de gravité

- distillation

- extraction liquide-liquide

- démarrage d´ un processus continu avec plusieurs opérations de base



Les grandes lignes

- Transestérification chimique

- Processus à deux étages

- Commande de l'installation par API et écran tactile



Caractéristiques techniques


Réservoir

- réacteurs à cuve agitée: 2x 5L

- réservoir de stockage (huile végétale): 110L

- réservoir de stockage (produits chimiques): 45L

- réservoir de produit: 110L

- réservoir de sous-produit: 45L

- réservoir de méthanol: 6L

- séparateur de phase/épurateur de biodiesel: 3x 15L



Pompes péristaltiques: max. 25L/h



Plages de mesure

- température: 6x 0...100ºC

- pression: 1x 0...6bar (abs.)

- débit: 11x 0...30L/h

-niveau:

3x 1...22cm

2x 1...29cm



230V, 50Hz, 1 phase



Informations logistiques
Dimensions et poids

1x Lxlxh: 1900x790x1700mm

1x Lxlxh: 2200x790x1700mm



Poids: env. 560kg



Necessaire au fonctionnement

huile végétale, hydroxyde de potassium, méthanol, azote 0,06kg/h, min. 2bar;

raccord d´ eau + drain 400L/h, min. 2bar;

évacuation d´ air + ventilation 245m3/h; PC avec Windows recommandé



Poids: 560 Kg
Delai de livraison estimé : 16 semaines
