Ref: EWTGUCE705

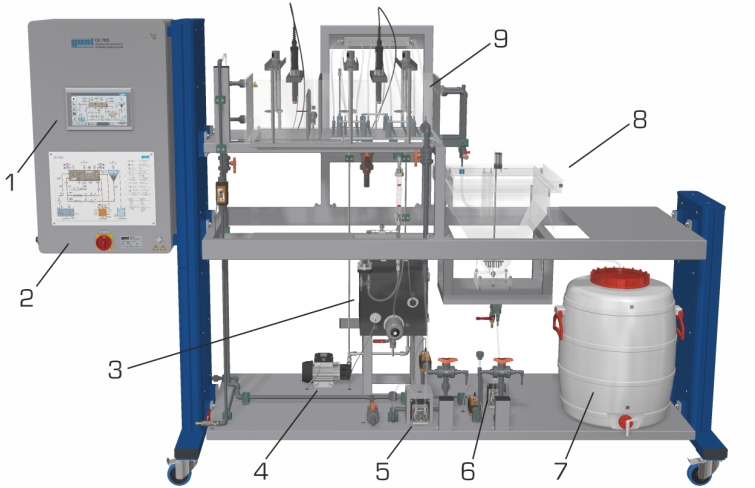

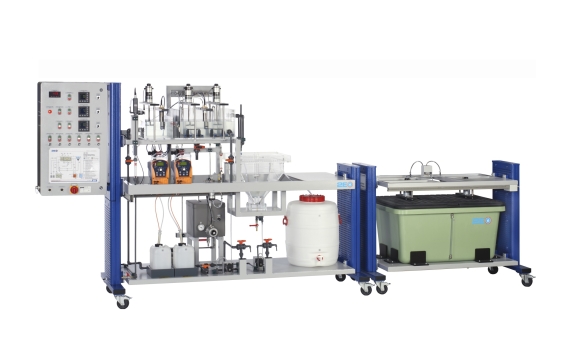

CE 705 Traitement eau procédé à boues activées, dégradation biologique aérobie (Réf. 083.70500)
commande par API, avec interface PC, WiFi et logiciel inclus
Riched20 10.0.19041\viewkind4\uc1
d\fs16\lang1036 Le procé dé à boues activé es est le procé dé biologique le plus important du traitement de l´ eau.
Le CE 705 permet de mettre en é vidence ce procé dé .

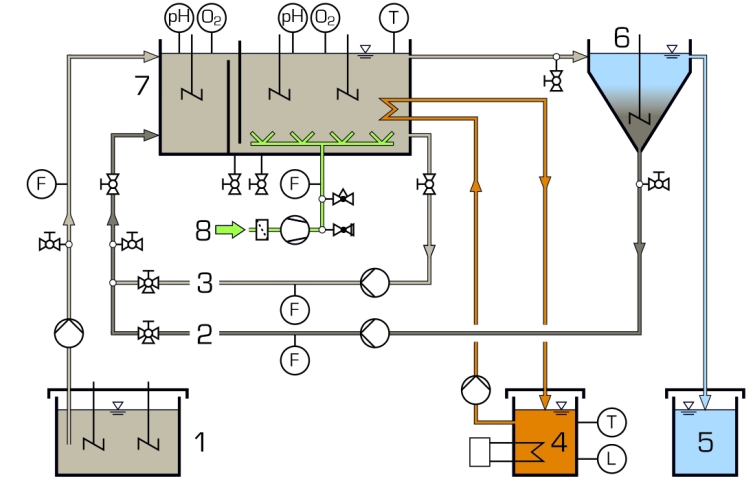

Une pompe refoule l´ eau brute pollué e par des matiè res organiques (substrat) vers le bassin d´ aé ration.
Des micro-organismes aé robies (boues activé es) pré sents dans le bassin d´ aé ration utilisent le substrat comme nutriment et, de cette faç on, le dé gradent biologiquement.
Les micro-organismes aé robies ayant besoin d´ oxygè ne, l´ eau brute est aé ré e dans le bassin d´ aé ration.
Le mé lange de la boue activé e avec l´ eau brute est ré alisé à l´ aide d´ un agitateur.
Dans le dé canteur secondaire, la boue activé e est ensuite sé paré e de l´ eau pure par sé dimentation.
Une partie des boues activé es est ré introduite dans le bassin d´ aé ration (boues de retour).
L´ eau pure est collecté e dans un ré servoir.
La transformation de l´ ammonium en nitrate (nitrification) et du nitrate en azote (dé nitrification) est é galement possible.

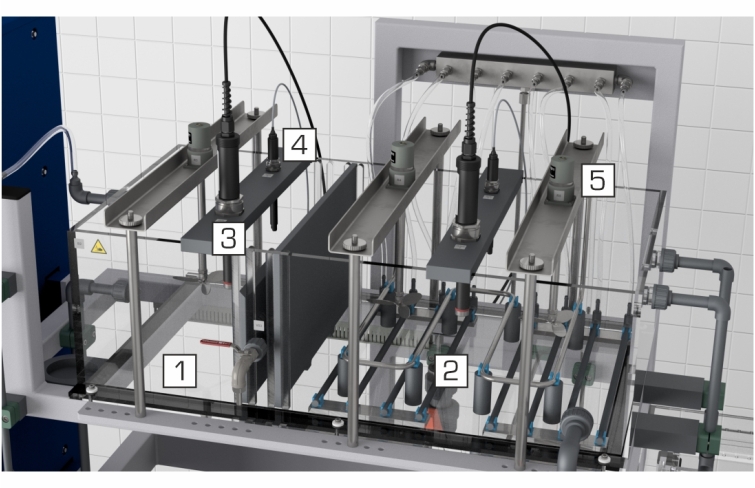

Une cloison situé e dans le bassin d´ aé ration permet de dé finir une zone non aé ré e pour la dé nitrification.

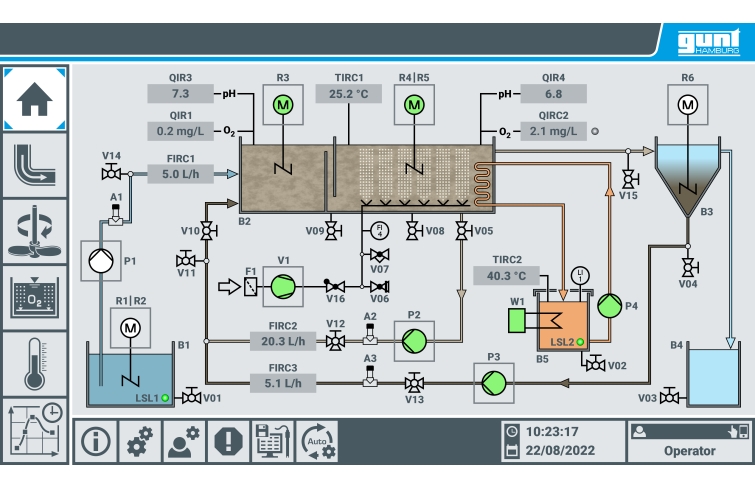

La commande du banc d´ essai est effectué e avec un API inté gré via é cran tactile.
Grâ ce à un routeur inté gré , le banc d´ essai peut ê tre alternativement commandé et exploité par un dispositif terminal.
L´ interface utilisateur peut é galement ê tre affiché e sur des terminaux supplé mentaires (\ldblquote screen mirroring\rdblquote ).
Via l´ API, les valeurs de mesure peuvent ê tre enregistré es en interne.
L´ accè s aux valeurs de mesure enregistré es est possible à partir des terminaux via WLAN avec routeur inté gré / connexion LAN au ré seau propre au client.
Les essais né cessites des boues activé e d´ une station d´é puration et une technique d´ analyse.
Pour l´é valuation des essais, il faut dé terminer les paramè tres suivants:
matiè re organique
DBO5 ou DCO ou COT
concentrations d´ azote
ammonium, nitrite et nitrate
d\fs16\lang1036 Le procé dé à boues activé es est le procé dé biologique le plus important du traitement de l´ eau.
Le CE 705 permet de mettre en é vidence ce procé dé .
Une pompe refoule l´ eau brute pollué e par des matiè res organiques (substrat) vers le bassin d´ aé ration.
Des micro-organismes aé robies (boues activé es) pré sents dans le bassin d´ aé ration utilisent le substrat comme nutriment et, de cette faç on, le dé gradent biologiquement.
Les micro-organismes aé robies ayant besoin d´ oxygè ne, l´ eau brute est aé ré e dans le bassin d´ aé ration.
Le mé lange de la boue activé e avec l´ eau brute est ré alisé à l´ aide d´ un agitateur.
Dans le dé canteur secondaire, la boue activé e est ensuite sé paré e de l´ eau pure par sé dimentation.
Une partie des boues activé es est ré introduite dans le bassin d´ aé ration (boues de retour).
L´ eau pure est collecté e dans un ré servoir.
La transformation de l´ ammonium en nitrate (nitrification) et du nitrate en azote (dé nitrification) est é galement possible.
Une cloison situé e dans le bassin d´ aé ration permet de dé finir une zone non aé ré e pour la dé nitrification.
La commande du banc d´ essai est effectué e avec un API inté gré via é cran tactile.
Grâ ce à un routeur inté gré , le banc d´ essai peut ê tre alternativement commandé et exploité par un dispositif terminal.
L´ interface utilisateur peut é galement ê tre affiché e sur des terminaux supplé mentaires (\ldblquote screen mirroring\rdblquote ).
Via l´ API, les valeurs de mesure peuvent ê tre enregistré es en interne.
L´ accè s aux valeurs de mesure enregistré es est possible à partir des terminaux via WLAN avec routeur inté gré / connexion LAN au ré seau propre au client.
Les essais né cessites des boues activé e d´ une station d´é puration et une technique d´ analyse.
Pour l´é valuation des essais, il faut dé terminer les paramè tres suivants:
matiè re organique
DBO5 ou DCO ou COT
concentrations d´ azote
ammonium, nitrite et nitrate
Contenu didactique / Essais
- apprentissage du procé dé à boues activé es
- mode de fonctionnement de la nitrification et de la dé nitrification en amont
- é tablissement d´ un é tat de fonctionnement stable
d\fi720 identification des grandeurs influentes suivantes
taux de reflux de boues de retour
taux de reflux de recirculation interne
â ge de boues
charge massique
charge volumé trique
concentration d´ oxygè ne et tempé rature
d - rendement de la dé nitrification en amont
- \ldblquote screen mirroring\rdblquote : mise en miroir de l´ interface utilisateur sur des terminaux
d\fi720 navigation dans le menu indé pendante de la surface affiché e sur l´é cran tactile
diffé rents niveaux d´ utilisateurs sé lectionnables sur le terminal:
pour l´ observation des essais ou pour la commande et l´ utilisation
d
Les grandes lignes
- dé gradation biologique aé robie des matiè res organiques
- nitrification et dé nitrification en amont
- commande de l´ appareil par API inté gré
- un routeur inté gré pour l´ exploitation et le contrô le via un dispositif terminal et pour le \ldblquote screen mirroring\rdblquote sur des terminaux supplé mentaires: PC, tablette, smartphone
Les caracté ristiques techniques
API: Eaton XV-303
Bassin d´ aé ration
- volume de la zone de nitrification: env. 34L
- volume de la zone de dé nitrification: env. 17L
Ré servoirs
- dé canteur secondaire: 30L

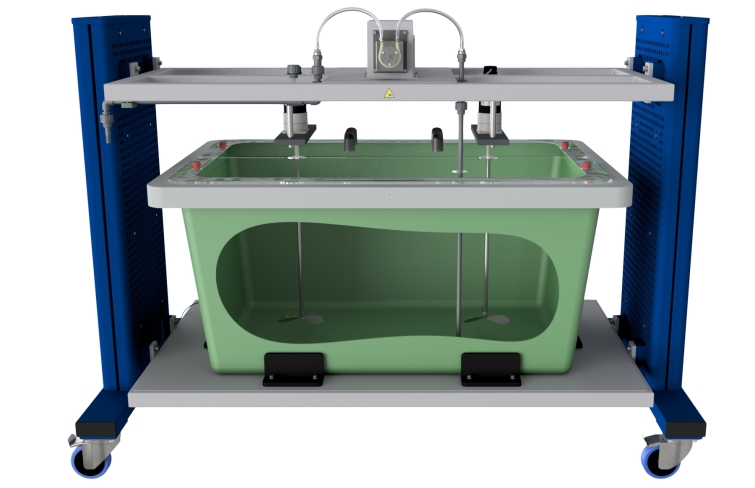

- eau brute: 200L
- eau pure: 80L
Dé bits de refoulement
- pompe d´ eau brute: max. 25L/h
- pompe de boues de retour: max. 25L/h
- pompe de circulation: max. 25L/h
Vitesse de rotation (agitateurs)
- ré servoir d´ eau brute: max. 600min-1 chacun
- bassin d´ aé ration: max. 330min-1 chacun
- dé canteur secondaire: max. 45min-1
Plages de mesure
- dé bit:
3...60L/h (eau brute, circulation, boues)
50...550L/h (air comprimé )
- température: 0...40º C
- pH: 0...14
- concentration d´ oxygène: 0...20mg/L
230V, 50Hz, 1 phase
- apprentissage du procé dé à boues activé es
- mode de fonctionnement de la nitrification et de la dé nitrification en amont
- é tablissement d´ un é tat de fonctionnement stable
d\fi720 identification des grandeurs influentes suivantes
taux de reflux de boues de retour
taux de reflux de recirculation interne
â ge de boues
charge massique
charge volumé trique
concentration d´ oxygè ne et tempé rature
d - rendement de la dé nitrification en amont
- \ldblquote screen mirroring\rdblquote : mise en miroir de l´ interface utilisateur sur des terminaux
d\fi720 navigation dans le menu indé pendante de la surface affiché e sur l´é cran tactile
diffé rents niveaux d´ utilisateurs sé lectionnables sur le terminal:
pour l´ observation des essais ou pour la commande et l´ utilisation
d
Les grandes lignes
- dé gradation biologique aé robie des matiè res organiques
- nitrification et dé nitrification en amont
- commande de l´ appareil par API inté gré
- un routeur inté gré pour l´ exploitation et le contrô le via un dispositif terminal et pour le \ldblquote screen mirroring\rdblquote sur des terminaux supplé mentaires: PC, tablette, smartphone
Les caracté ristiques techniques
API: Eaton XV-303
Bassin d´ aé ration
- volume de la zone de nitrification: env. 34L
- volume de la zone de dé nitrification: env. 17L
Ré servoirs
- dé canteur secondaire: 30L
- eau brute: 200L
- eau pure: 80L
Dé bits de refoulement
- pompe d´ eau brute: max. 25L/h
- pompe de boues de retour: max. 25L/h
- pompe de circulation: max. 25L/h
Vitesse de rotation (agitateurs)
- ré servoir d´ eau brute: max. 600min-1 chacun
- bassin d´ aé ration: max. 330min-1 chacun
- dé canteur secondaire: max. 45min-1
Plages de mesure
- dé bit:
3...60L/h (eau brute, circulation, boues)
50...550L/h (air comprimé )
- température: 0...40º C
- pH: 0...14
- concentration d´ oxygène: 0...20mg/L
230V, 50Hz, 1 phase
Informations logistiques
Dimensions et poids
Lxlxh: 1550x790x1150mm (unité d´ alimentation)
Lxlxh: 2830x790x1900mm (banc d´ essai)
Poids total: env. 450kg
Né cessaire pour le fonctionnement
raccord d´ eau, drain, boues activé es, substances pour pré parer des eaux usé es artificielles, technique d´ analyse
Lxlxh: 1550x790x1150mm (unité d´ alimentation)
Lxlxh: 2830x790x1900mm (banc d´ essai)
Poids total: env. 450kg
Né cessaire pour le fonctionnement
raccord d´ eau, drain, boues activé es, substances pour pré parer des eaux usé es artificielles, technique d´ analyse
Techniques > Génie des Procédés > Génie des Procédés Biologiques
Techniques > Génie des Procédés > Génie des Procédés Traitement de l'eau > Procédés biologiques
Techniques > Energie Environnement > Environnement > Eau: traitement de l'eau
Poids: 450 Kg Delai de livraison estimé : 16 semaines
