Ref: EWTGUCE730
CE 730 Réacteur airlift (Réf. 083.73000)
Avec interface PC USB et logiciel inclus
Les ré acteurs Airlift sont des ré acteurs submergé s alimenté s en é nergie par gazage.
Pour le gazage, on utilise habituellement de l´ air comprimé .

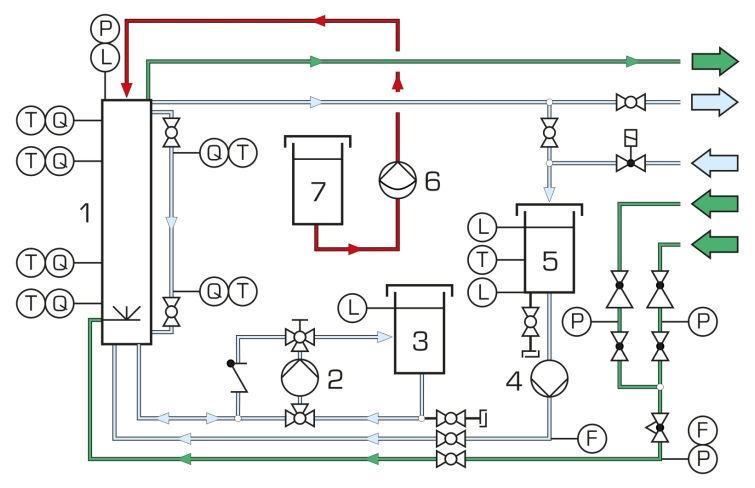

En service, de l´ air comprimé entre par le bas dans le ré acteur Airlift en passant par le distributeur de gaz.
Cet air apporté mé lange le contenu du ré acteur et monte sous la forme de bulles d´ air.
Les bulles d´ air qui montent produisent un é coulement ascendant.
Une partie de l´ oxygè ne de l´ air est alors libé ré e dans l´ eau.
La zone où se trouve l´é coulement ascendant est appelé e Riser.
En tê te du ré acteur, les bulles d´ air restantes quittent l´ eau.
Le liquide exempt de gaz est reconduit en parallè le du Riser jusqu´à la zone infé rieure du ré acteur.
La zone d´é coulement descendant d´ un ré acteur Airlift est appelé e Downcomer.
En service, on a une recirculation du contenu du ré acteur par le Riser et le Downcomer.
En fonctionnement continu, on superpose un é coulement traversant à ce circuit.
À cet effet, un ré servoir supplé mentaire avec pompe d´ alimentation est pré sent.
La vitesse du circuit est ajusté e par le biais du dé bit d´ air.

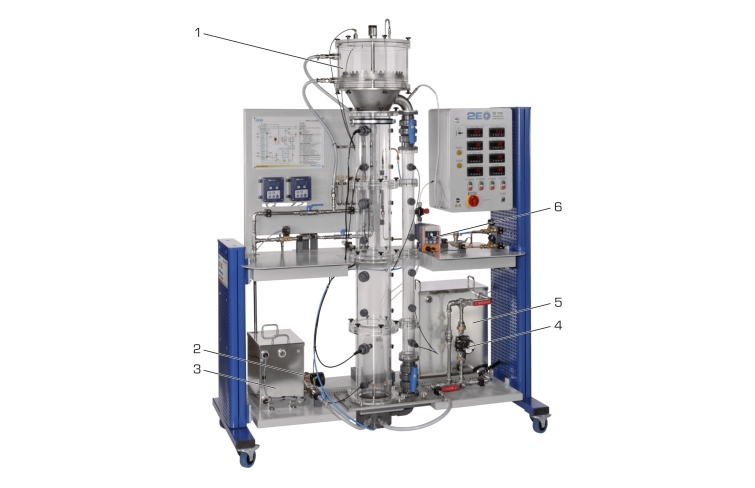

Le banc d´ essai CE 730 est conç u pour l´é tude des proprié té s caracté ristiques d´ un ré acteur Airlift avec air, azote et eau.
Le gazage avec de l´ air a pour effet d´ augmenter la teneur en oxygè ne de l´ eau.
On peut ré duire la teneur en oxygè ne de l´ eau en utilisant de l´ azote.
C´ est la condition requise pour pouvoir dé terminer le coefficient de transfert de masse de l´ oxygè ne dans l´ eau.
La vitesse du liquide dans le tube vide est dé terminé e par la mesure de la conductibilité é lectrique.
Une pompe de dosage et un ré servoir de solution saline permettent d´ augmenter la conductibilité é lectrique.
Le temps de mé lange est dé terminé au moyen d´ un indicateur.
La teneur en gaz est dé terminé e par le niveau dans le ré acteur Airlift.

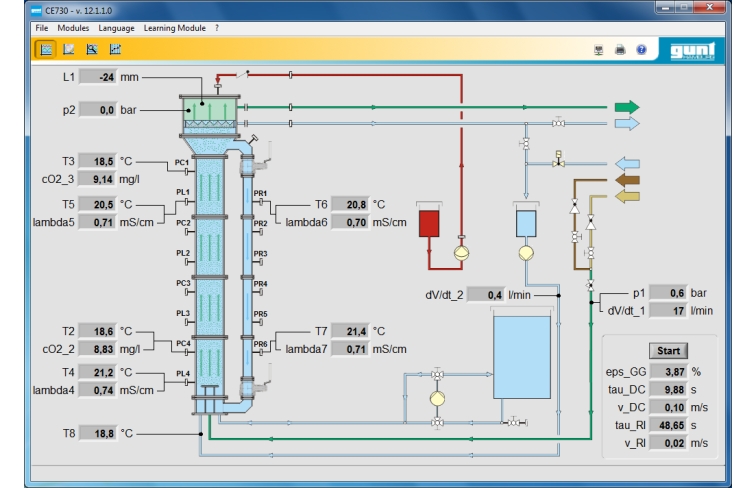

Les valeurs de mesure s´ affichent numé riquement sur l´ armoire de commande.
Elles peuvent ê tre transmises via USB à un PC afin d´ y ê tre exploité es à l´ aide du logiciel fourni.
Pour le gazage, on utilise habituellement de l´ air comprimé .
En service, de l´ air comprimé entre par le bas dans le ré acteur Airlift en passant par le distributeur de gaz.
Cet air apporté mé lange le contenu du ré acteur et monte sous la forme de bulles d´ air.
Les bulles d´ air qui montent produisent un é coulement ascendant.
Une partie de l´ oxygè ne de l´ air est alors libé ré e dans l´ eau.
La zone où se trouve l´é coulement ascendant est appelé e Riser.
En tê te du ré acteur, les bulles d´ air restantes quittent l´ eau.
Le liquide exempt de gaz est reconduit en parallè le du Riser jusqu´à la zone infé rieure du ré acteur.
La zone d´é coulement descendant d´ un ré acteur Airlift est appelé e Downcomer.
En service, on a une recirculation du contenu du ré acteur par le Riser et le Downcomer.
En fonctionnement continu, on superpose un é coulement traversant à ce circuit.
À cet effet, un ré servoir supplé mentaire avec pompe d´ alimentation est pré sent.
La vitesse du circuit est ajusté e par le biais du dé bit d´ air.
Le banc d´ essai CE 730 est conç u pour l´é tude des proprié té s caracté ristiques d´ un ré acteur Airlift avec air, azote et eau.
Le gazage avec de l´ air a pour effet d´ augmenter la teneur en oxygè ne de l´ eau.
On peut ré duire la teneur en oxygè ne de l´ eau en utilisant de l´ azote.
C´ est la condition requise pour pouvoir dé terminer le coefficient de transfert de masse de l´ oxygè ne dans l´ eau.
La vitesse du liquide dans le tube vide est dé terminé e par la mesure de la conductibilité é lectrique.
Une pompe de dosage et un ré servoir de solution saline permettent d´ augmenter la conductibilité é lectrique.
Le temps de mé lange est dé terminé au moyen d´ un indicateur.
La teneur en gaz est dé terminé e par le niveau dans le ré acteur Airlift.
Les valeurs de mesure s´ affichent numé riquement sur l´ armoire de commande.
Elles peuvent ê tre transmises via USB à un PC afin d´ y ê tre exploité es à l´ aide du logiciel fourni.
Contenu didactique / Essais
influence de la vitesse du gaz dans le tube vide:
- teneur en gaz
- coefficient de transfert de masse
- temps de mé lange
- vitesse du liquide dans le tube vide
Les grandes lignes
- ré acteur submergé aé robie
- circuit externe
- é tude de proprié té s caracté ristiques
Les caracté ristiques techniques
Ré acteur airlift
- diamè tre du tube externe: env. 190mm
- diamè tre du tube interne: env. 60mm
- hauteur: env. 2000mm
Plages de mesure
- conductivité : 4x 0...100mS/cm
- teneur en oxygè ne: 2x 0...10mg/L
- pression: 0...3bar
- dé bit d´ eau: 0,06...3m3/h
- dé bit de gaz: 1...10m3/h
230V, 50Hz, 1 phase
influence de la vitesse du gaz dans le tube vide:
- teneur en gaz
- coefficient de transfert de masse
- temps de mé lange
- vitesse du liquide dans le tube vide
Les grandes lignes
- ré acteur submergé aé robie
- circuit externe
- é tude de proprié té s caracté ristiques
Les caracté ristiques techniques
Ré acteur airlift
- diamè tre du tube externe: env. 190mm
- diamè tre du tube interne: env. 60mm
- hauteur: env. 2000mm
Plages de mesure
- conductivité : 4x 0...100mS/cm
- teneur en oxygè ne: 2x 0...10mg/L
- pression: 0...3bar
- dé bit d´ eau: 0,06...3m3/h
- dé bit de gaz: 1...10m3/h
230V, 50Hz, 1 phase
Informations logistiques
Dimensions et poids
Lxlxh: ca. 1850x790x2450mm
Poids: env. 300kg
Né cessaire au fonctionnement
raccord d´ air comprimé (>8m^3^/h), bouteille d'azote avec soupape de ré duction de pression, raccord d'eau (>400L/h), drain
PC avec Windows recommandé
Lxlxh: ca. 1850x790x2450mm
Poids: env. 300kg
Né cessaire au fonctionnement
raccord d´ air comprimé (>8m^3^/h), bouteille d'azote avec soupape de ré duction de pression, raccord d'eau (>400L/h), drain
PC avec Windows recommandé
