Ref: EWTGUCT159.01
CT 159.01 Système d'indication électronique pour CT 159 (Réf. 063.15901)
Riched20 10.0.19041\viewkind4\uc1
d\fs16\lang1036 Les systèmes d´ indication permettent une analyse thermodynamique des moteurs.
Dans l´ industrie, ces systèmes sont utilisés dans le développement pour optimiser le processus de combustion.
Le système est utilisé avec un des jeux de capteurs CT 159.03, CT 159.04 ou CT 159.05.
Chaque jeu contient un capteur de pression et un transmetteur de PMH.
Conçu pour les moteurs CT 150, CT 151 et CT 153, le système permet de mesurer la pression à l´ intérieur du cylindre d´ un moteur à combustion interne.
Les données sont transmises pour traitement à un PC.
Le logiciel fournit des diagrammes p, t et p, V ainsi que la pression moyenne et la puissance indiquée.

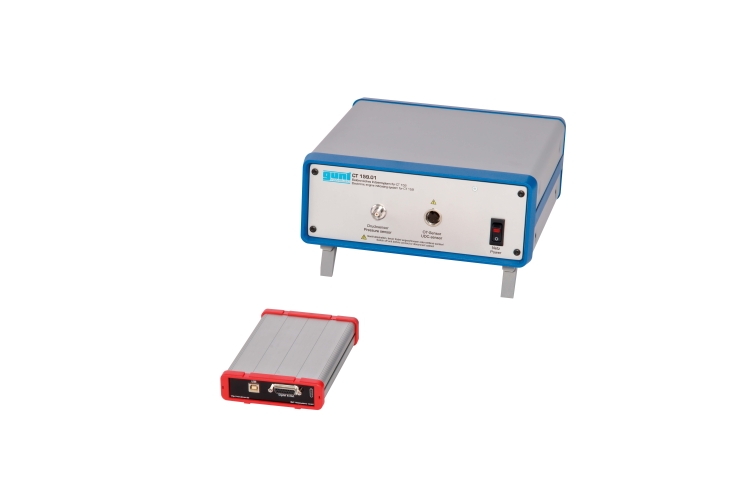

Le système est constitué d´ un logiciel et d´ un amplificateur de mesure pour le capteur de pression et pour le transmetteur inductif de point mort haut.
d\fs16\lang1036 Les systèmes d´ indication permettent une analyse thermodynamique des moteurs.
Dans l´ industrie, ces systèmes sont utilisés dans le développement pour optimiser le processus de combustion.
Le système est utilisé avec un des jeux de capteurs CT 159.03, CT 159.04 ou CT 159.05.
Chaque jeu contient un capteur de pression et un transmetteur de PMH.
Conçu pour les moteurs CT 150, CT 151 et CT 153, le système permet de mesurer la pression à l´ intérieur du cylindre d´ un moteur à combustion interne.
Les données sont transmises pour traitement à un PC.
Le logiciel fournit des diagrammes p, t et p, V ainsi que la pression moyenne et la puissance indiquée.
Le système est constitué d´ un logiciel et d´ un amplificateur de mesure pour le capteur de pression et pour le transmetteur inductif de point mort haut.
Contenu didactique / Essais
- faire connaissance avec un système électronique d´ indication de pression de cylindre et utiliser celui-ci

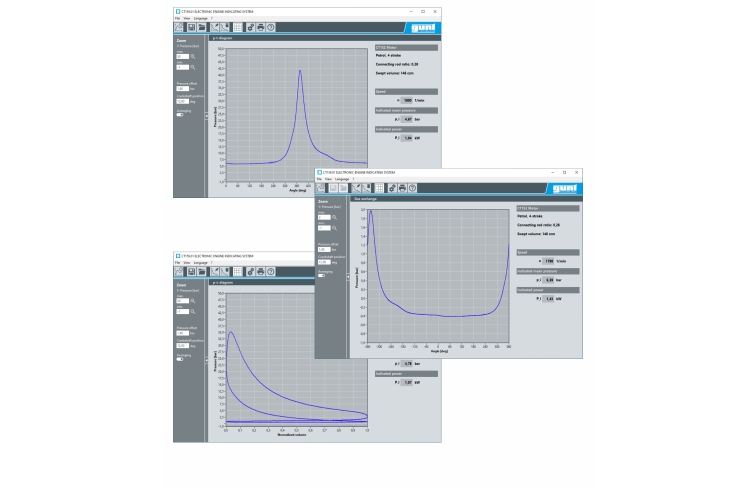

- diagramme p, t (saisie d´é cran en haut à gauche)
- diagramme p, V (saisie d´é cran en bas)
- profil de pression lors du changement de gaz (saisie d´é cran en haut à droite)
- détermination de la puissance indiquée à partir du diagramme p, V
Les grandes lignes
- Système d´ indication de la pression dans le cylindre, adapté aux moteurs de test CT 150 à CT 153
Les caracté ristiques techniques
Amplificateur de mesure
- coefficient d´ amplification 10mbar/mV
Distance de déclenchement du transmetteur de PMH
- 1mm
230V, 50/60Hz, 1 ph. ou 120V, 60Hz/CSA, 1 phase
- faire connaissance avec un système électronique d´ indication de pression de cylindre et utiliser celui-ci
- diagramme p, t (saisie d´é cran en haut à gauche)
- diagramme p, V (saisie d´é cran en bas)
- profil de pression lors du changement de gaz (saisie d´é cran en haut à droite)
- détermination de la puissance indiquée à partir du diagramme p, V
Les grandes lignes
- Système d´ indication de la pression dans le cylindre, adapté aux moteurs de test CT 150 à CT 153
Les caracté ristiques techniques
Amplificateur de mesure
- coefficient d´ amplification 10mbar/mV
Distance de déclenchement du transmetteur de PMH
- 1mm
230V, 50/60Hz, 1 ph. ou 120V, 60Hz/CSA, 1 phase
Informations logistiques
Dimensions et poids
Lxlxh: 280x260x120mm (amplificateur de mesure)
Poids: env. 5kg
Né cessaire au fonctionnement
PC avec Windows
Liste de livraison
1 amplificateur de mesure
1 jeu d´ accessoires
1 logiciel GUNT + câble USB
Lxlxh: 280x260x120mm (amplificateur de mesure)
Poids: env. 5kg
Né cessaire au fonctionnement
PC avec Windows
Liste de livraison
1 amplificateur de mesure
1 jeu d´ accessoires
1 logiciel GUNT + câble USB
Poids: 5 Kg Delai de livraison estimé : 16 semaines
