Ref: EWTGUET171

ET 171 Branchement électrique d'un compresseur frigorifique réel (Réf. 061.17100)

Riched20 10.0.19041\viewkind4\uc1

d\fs16\lang1036 La circuiterie des composants électriques pour le démarrage et le fonctionnement de compresseurs d'agent réfrigérant est une tâche typique du génie frigorifique.

Les aspects de sécurité jouent à ce sujet un rôle important.

Vous pouvez acquérir ces connaissances et capacités à l'aide du ET 171.

Tous les composants sont branchés à la tension du réseau afin de garantir une étroite relation avec la pratique.

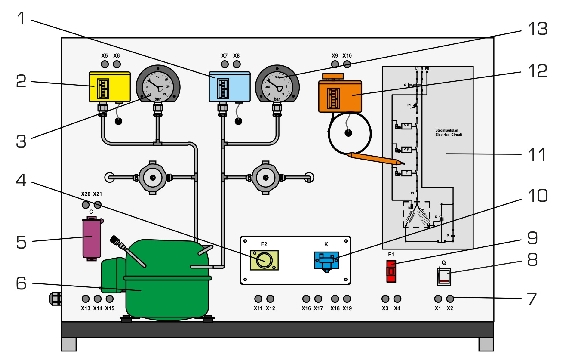

Les composants électriques servant au démarrage et au fonctionnement du compresseur d'agent réfrigérant sont disposés de manière bien visible.

La liaison électrique des différents composants électriques avec câbles se fait par l'intermédiaire des connecteurs de laboratoire.

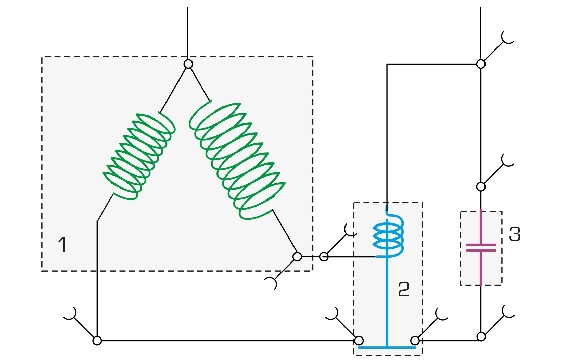

En ce qui concerne les composants, il s'agit par ex. du condensateur nécessaire au démarrage du moteur et du relais de démarrage.

Le schéma de connexion placé sur le panneau avant facilite l'affectation des différents composants.

Le circuit de l'agent réfrigérant avec compresseur et réservoir permet le contrôle des pressostats situés sur le côté d'aspiration et le côté de refoulement du compresseur.

Des soupapes permettent d'ajuster la pression et de déclencher ainsi le pressostat.

Deux manomètres permettent d'observer l'évolution de la pression.

En cas de déclenchement du pressostat, l'alimentation en courant du compresseur est interrompue.

La circuiterie et le contrôle d'autres composants typiques de la chaîne de sécurité comme par ex. le disjoncteur et le coupe-circuit automatique sont également réalisés.



Contenu didactique / Essais


- lire, comprendre, câbler et contrôler les schémas de connexion électrique des compresseurs d'agent réfrigérant

- structure et fonction de composants électriques d'un compresseur d'agent réfrigérant

-- condensateur de démarrage

-- relais de démarrage

-- protection thermique

-- coupe-circuit automatique

-- pressostat

-- thermostat

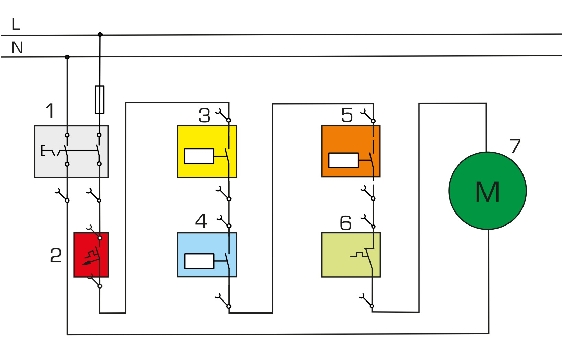

- structure et contrôle d'une chaîne de sécurité

- méthodes de représentation de l'électrotechnique

-- symboles

-- schémas de connexion

- -aspects relatifs à la sécurité lors de l'utilisation de la tension du réseau-



Les grandes lignes

- raccordement électrique conforme d'un compresseur d'agent réfrigérant

- utilisation d'un compresseur d'agent réfrigérant réel

- structure et étude d'une chaîne de sécurité



Les caracté ristiques techniques

Compresseur d'agent réfrigérant

- puissance absorbée: env. 165W



Réservoir: 0,8L

Plages de mesure manomètre

- côté de refoulement: -1...24bar

- côté d'aspiration: -1...9bar



Plage de régulation pressostat

- côté de refoulement: 8...32bar

- côté d'aspiration: -0,9...7bar



Thermostat: -5...35ºC

Composants électriques pour compresseur

- condensateur de démarrage

- relais de démarrage

- protection thermique (bimétal)

- coupe-circuit automatique



230V, 50Hz, 1 phase



Informations logistiques
Dimensions et poids

Lxlxh: 920x410x660mm

Poids: env. 45kg



Liste de livraison

1 appareil d´ essai

1 multimètre

1 jeu de câbles de laboratoire

1 documentation didactique



Poids: 45 Kg
Delai de livraison estimé : 12 semaines
