Ref: EWTGUET420
ET 420 Production de froid industrielle par stockage glace avec PAC (Réf. 061.42000)
avec tour de refroidissement par voie sèche et tour de refroidissement par voie humide
Les accumulateurs de glace sont utilisés en génie frigorifique, afin de couvrir un besoin de refroidissement supplémentaire (pointe de charge).
Le chargement des accumulateurs de glace se produit principalement la nuit, lorsque le besoin en énergie générale et que les coûts énergétiques sont les plus bas.
Un circuit avec le mélange eau glycolée entre l'accumulateur de glace et l'installation frigorifique à compression sert pour le chargement et le déchargement de l'accumulateur de glace.
Pour le chargement de l'accumulateur de glace, le mélange eau glycolée est refroidi en dessous de 0ºC par le circuit frigorifique à compression et retire de la chaleur à l'eau contenu dans l'accumulateur de glace de sorte à ce que l'eau gèle.

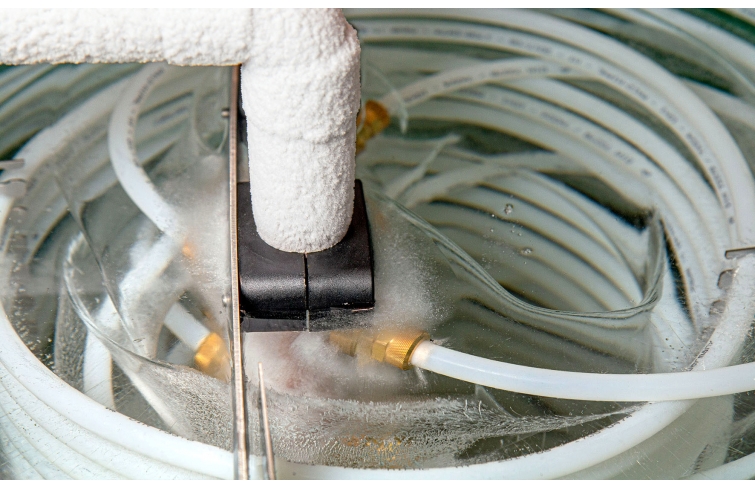

Pour le déchargement, la glace fondante retire de la chaleur du mélange eau glycolée de sorte à ce que le mélange refroidisse.
Dans le cas de ce refroidissement, l'accumulateur de glace remplace ou soutient l'installation frigorifique à compression.

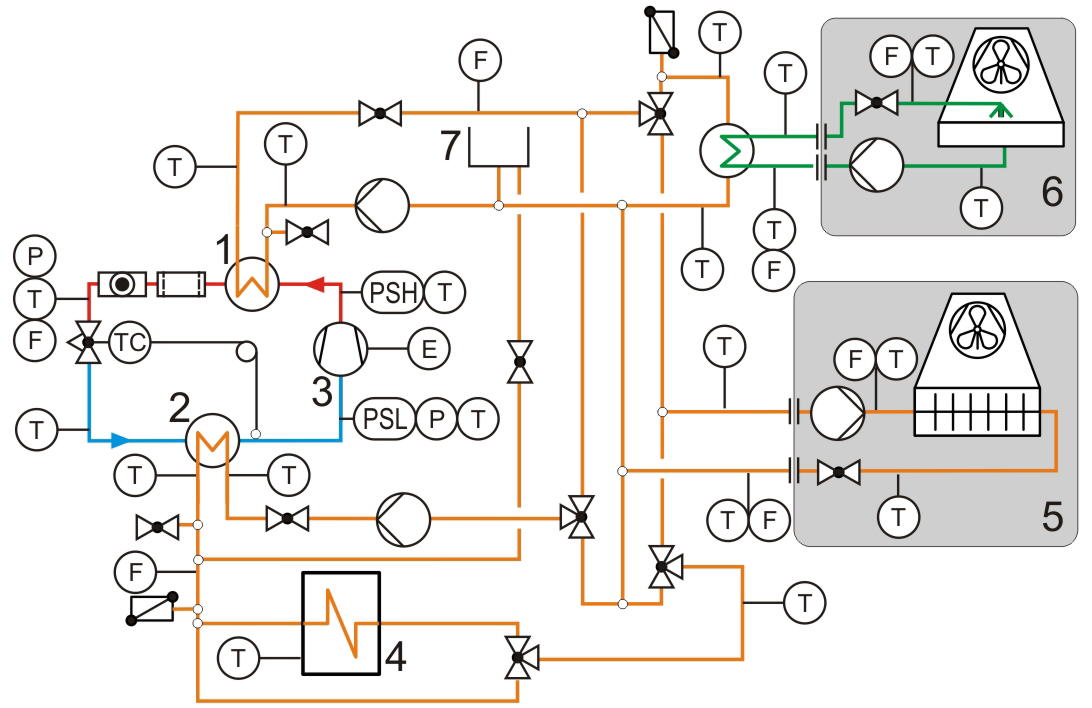

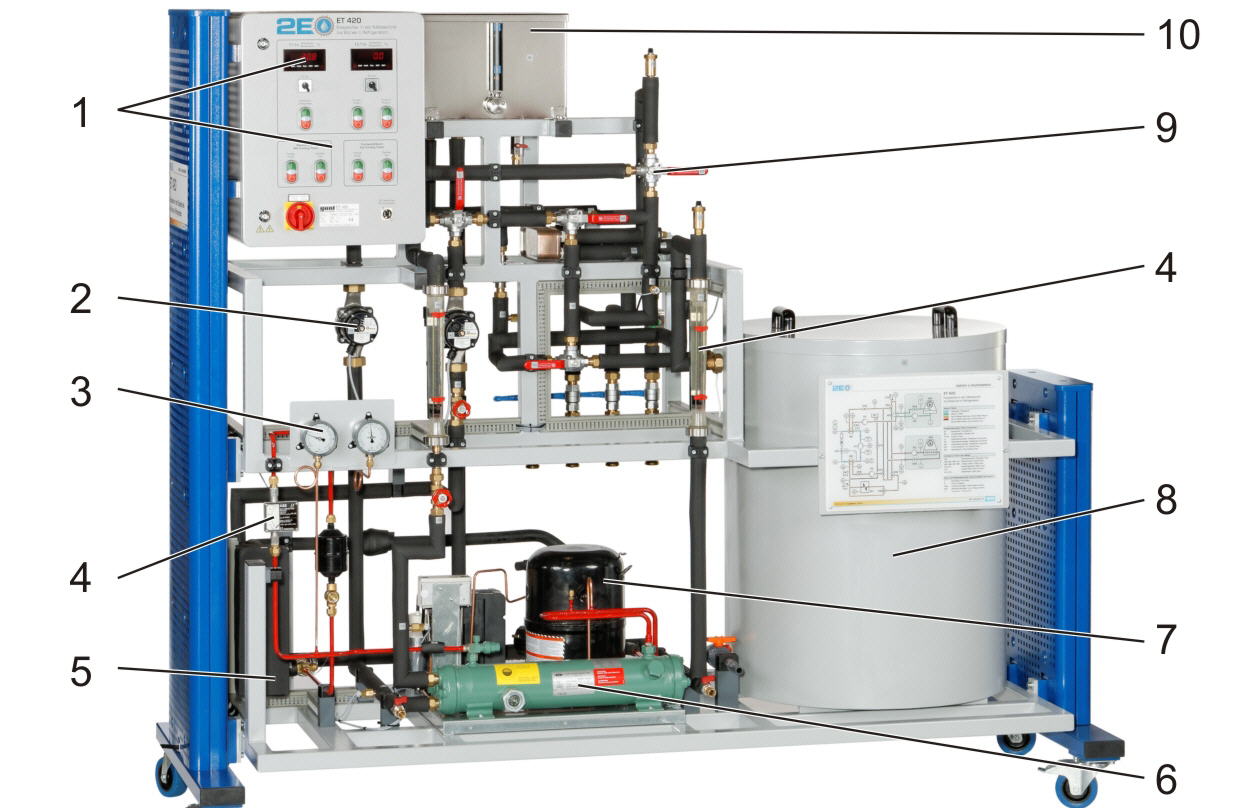

Le ET 420 contient un accumulateur de glace, une installation frigorifique, un circuit avec du mélange eau glycolée, une tour de refroidissement par voie sèche et humide.

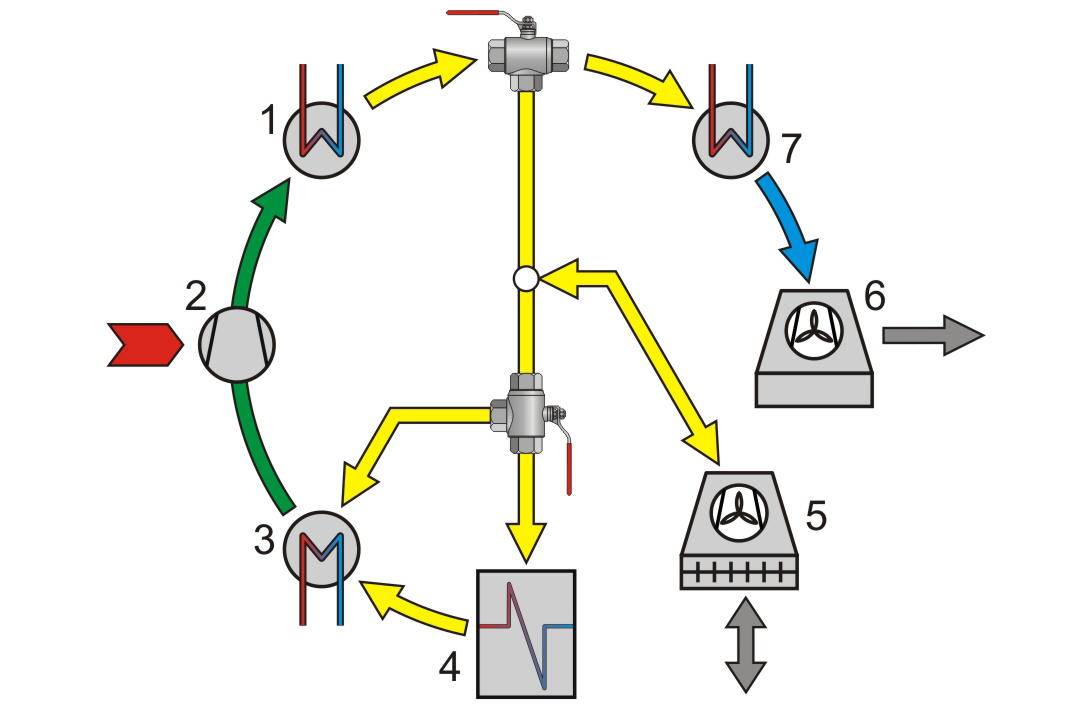

De la chaleur est extraite du mélange lors de l'évaporation du réfrigérant du circuit frigorifique à compression et lors de la décharge de l'accumulateur de glace, pendant que de la chaleur est apportée lors de la condensation du réfrigérant.
Les tours de refroidissement apportent de la chaleur au mélange ou selon les besoins en retirent.
L'acquisition de toutes les grandeurs nécessaires permet d'établir le bilan des processus individuels.
Les valeurs mesurées peuvent être lues sur des affichages numériques.
Les valeurs sont transmises vers un PC afin d´ y être évaluées à l´ aide d´ un logiciel fourni.
La transmission des données au PC se fait par une interface USB.
Le chargement des accumulateurs de glace se produit principalement la nuit, lorsque le besoin en énergie générale et que les coûts énergétiques sont les plus bas.
Un circuit avec le mélange eau glycolée entre l'accumulateur de glace et l'installation frigorifique à compression sert pour le chargement et le déchargement de l'accumulateur de glace.
Pour le chargement de l'accumulateur de glace, le mélange eau glycolée est refroidi en dessous de 0ºC par le circuit frigorifique à compression et retire de la chaleur à l'eau contenu dans l'accumulateur de glace de sorte à ce que l'eau gèle.
Pour le déchargement, la glace fondante retire de la chaleur du mélange eau glycolée de sorte à ce que le mélange refroidisse.
Dans le cas de ce refroidissement, l'accumulateur de glace remplace ou soutient l'installation frigorifique à compression.
Le ET 420 contient un accumulateur de glace, une installation frigorifique, un circuit avec du mélange eau glycolée, une tour de refroidissement par voie sèche et humide.
De la chaleur est extraite du mélange lors de l'évaporation du réfrigérant du circuit frigorifique à compression et lors de la décharge de l'accumulateur de glace, pendant que de la chaleur est apportée lors de la condensation du réfrigérant.
Les tours de refroidissement apportent de la chaleur au mélange ou selon les besoins en retirent.
L'acquisition de toutes les grandeurs nécessaires permet d'établir le bilan des processus individuels.
Les valeurs mesurées peuvent être lues sur des affichages numériques.
Les valeurs sont transmises vers un PC afin d´ y être évaluées à l´ aide d´ un logiciel fourni.
La transmission des données au PC se fait par une interface USB.
Contenu didactique / Essais
- structure et fonction d'une installation frigorifique efficace énergétiquement
- fonction et fonctionnement d'un accumulateur de glace
-- charger
-- décharger
- établissement du bilan des flux énergétiques
- transport d'énergie des différents fluides
- cycle frigorifique à compression sur le diagramme log p,h
- fonction et puissance d'une tour de refroidissement par voie humide
- fonction et puissance d'une tour de refroidissement par voie sèche
Les grandes lignes
- installation frigorifique industrielle avec accumulateur de glace, tour de refroidissement par voie sèche et tour de refroidissement par voie humide
- efficacité énergétique en génie frigorifique et climatique
- structure et fonction d'une installation frigorifique efficace énergétiquement
- fonction et fonctionnement d'un accumulateur de glace
-- charger
-- décharger
- établissement du bilan des flux énergétiques
- transport d'énergie des différents fluides
- cycle frigorifique à compression sur le diagramme log p,h
- fonction et puissance d'une tour de refroidissement par voie humide
- fonction et puissance d'une tour de refroidissement par voie sèche
Les grandes lignes
- installation frigorifique industrielle avec accumulateur de glace, tour de refroidissement par voie sèche et tour de refroidissement par voie humide
- efficacité énergétique en génie frigorifique et climatique
Caractéristiques techniques
Compresseur
- puissance frigorifique: env. 1434W à -15/32ºC
- puissance absorbée: 1209W à -15/32ºC
Pompes (mélange d´ eau glycolée)
- débit de refoulement max.: 4,5m3/h
- hauteur de refoulement max.: 5,6m
Pompe tour de refroid. par voie humide (eau)
- débit de refoulement max.: 4,5m3/h
- hauteur de refoulement max.: 18m
Accumulateur de glace: 150L
Réservoir de compensation: 20L
Tours de refroidissement
- voie humide, puissance nominale: 12kW
- voie sèche, puissance nominale: 13,8kW
Agent réfrigérant: R513A, GWP: 631
- volume de remplissage: 2,5kg
- équivalent CO2: 1,6t
Plages de mesure
- température: 12x -20...100ºC, 4x -50...150ºC, 4x 0...60ºC
- pression: -1...9bar, -1...24bar
- débit: 3x 100...1200L/h, 2x 60...1500L/h, 1x 150...1600L/h, 1x 10...100L/h (R513A)
- puissance: 0...2250W
230V, 50Hz, 1 phase
Compresseur
- puissance frigorifique: env. 1434W à -15/32ºC
- puissance absorbée: 1209W à -15/32ºC
Pompes (mélange d´ eau glycolée)
- débit de refoulement max.: 4,5m3/h
- hauteur de refoulement max.: 5,6m
Pompe tour de refroid. par voie humide (eau)
- débit de refoulement max.: 4,5m3/h
- hauteur de refoulement max.: 18m
Accumulateur de glace: 150L
Réservoir de compensation: 20L
Tours de refroidissement
- voie humide, puissance nominale: 12kW
- voie sèche, puissance nominale: 13,8kW
Agent réfrigérant: R513A, GWP: 631
- volume de remplissage: 2,5kg
- équivalent CO2: 1,6t
Plages de mesure
- température: 12x -20...100ºC, 4x -50...150ºC, 4x 0...60ºC
- pression: -1...9bar, -1...24bar
- débit: 3x 100...1200L/h, 2x 60...1500L/h, 1x 150...1600L/h, 1x 10...100L/h (R513A)
- puissance: 0...2250W
230V, 50Hz, 1 phase
Informations logistiques
Dimensions et poids
Lxlxh: env. 2200x790x1900mm banc d´ essai
Lxlxh: env. 1250x790x1700mm (tour, voie humide)
Lxlxh: env. 1600x900x1140mm (tour, voie sèche)
Poids total: env. 650kg
Nécessaire pour le fonctionnement
raccord d´ eau, drain, ventilation, évacuation d´ air, PC avec Windows recommandé
Lxlxh: env. 2200x790x1900mm banc d´ essai
Lxlxh: env. 1250x790x1700mm (tour, voie humide)
Lxlxh: env. 1600x900x1140mm (tour, voie sèche)
Poids total: env. 650kg
Nécessaire pour le fonctionnement
raccord d´ eau, drain, ventilation, évacuation d´ air, PC avec Windows recommandé
