Ref: EWTGUET915.01
ET 915.01 Modèle de réfrigérateur domestique pour un raccordement à l'ET 915 (Réf. 061.91501)
Avec interface PC USB et logiciel inclus
Riched20 10.0.19041\viewkind4\uc1
d\fs16\lang1036 Le ET 915.01 est une partie du système d'exercice HSI génie frigorifique et climatique.
Un modèle fonctionnel de réfrigérateur domestique est créé en combinaison avec l'unité de base ET 915.
Le modèle est posé sur l'unité de base, sécurisés par des fermetures à genouillère et reliés par des flexibles d'agent réfrigérants pour former un circuit frigorifique complet.

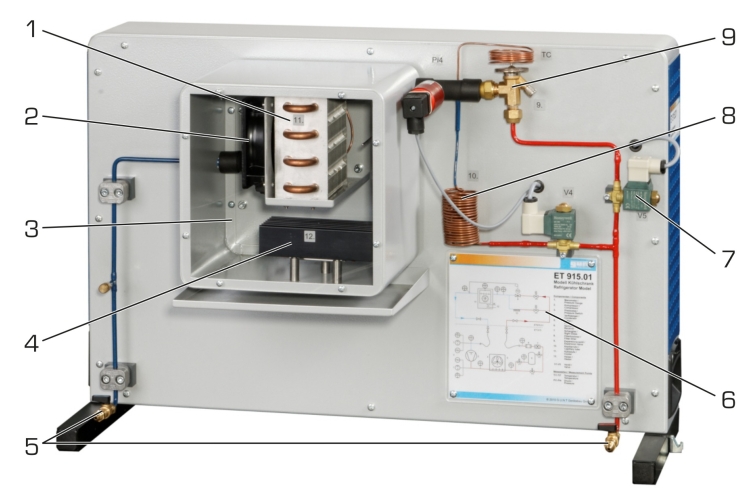

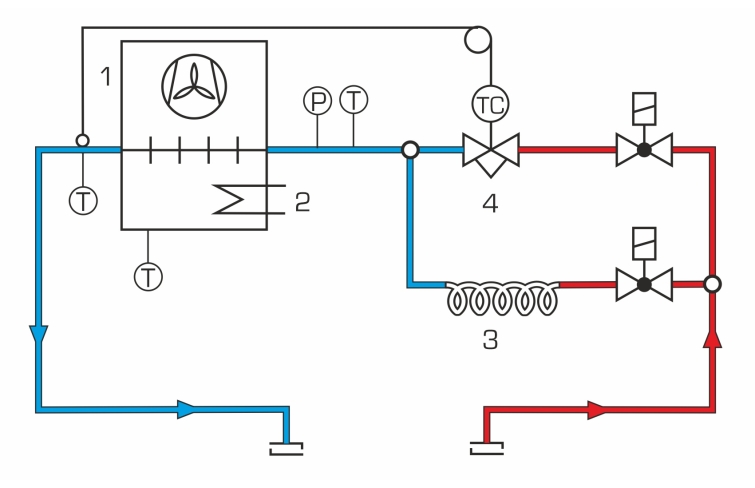

Le ET 915.01 se compose d'une chambre de refroidissement avec dispositif de chauffage comme charge de refroidissement, évaporateur, ventilateur et différents éléments d'expansions.
Le ventilateur permet de soutenir et d'atteindre une répartition uniforme de température dans les chambres.
De plus une charge de refroidissement peut être simulée avec le dispositif de chauffage.
Les électrovannes permettent le fonctionnement de l'installation avec un tube capillaire ou une soupape de détente.
Tous les composants sont disposés de manière visible sur un panneau.
La commande de composants individuels de l'installation, ici la régulation de la température, du ventilateur, du dispositif de chauffage, du compresseur et des électrovannes se produit par le logiciel.

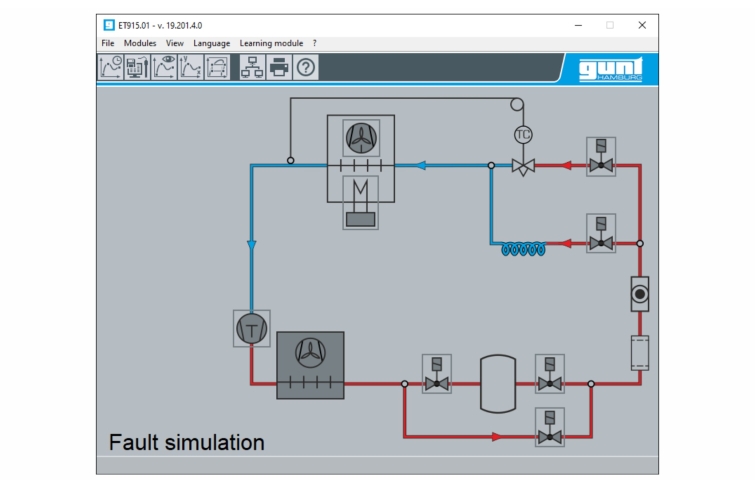

Le logiciel offre la possibilité de simuler des pannes.

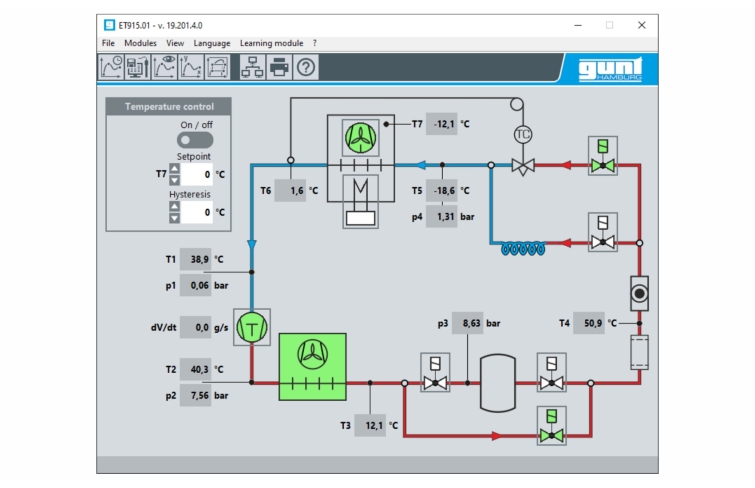

Les températures et pressions sont prises en compte dans le système par des capteurs et représentées de manière dynamique sur le logiciel.
L'influence des modifications de paramètres peut être suivie en ligne sur le diagramme log p,h.

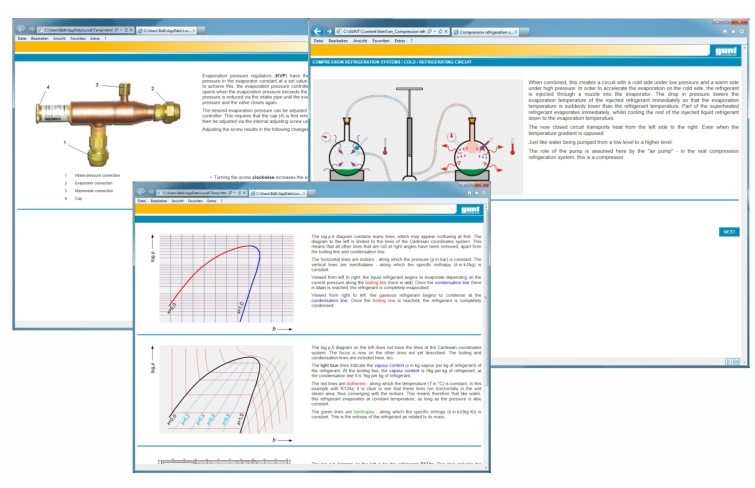

Les principes de base et les composants individuels sont représentés dans le logiciel d'apprentissage du ET 915.01.
Une évaluation de performance contrôle le progrès.
Avec l'aide du système auteur, le professeur peut créer d'autres exercices et d'autres évaluations de performance.
d\fs16\lang1036 Le ET 915.01 est une partie du système d'exercice HSI génie frigorifique et climatique.
Un modèle fonctionnel de réfrigérateur domestique est créé en combinaison avec l'unité de base ET 915.
Le modèle est posé sur l'unité de base, sécurisés par des fermetures à genouillère et reliés par des flexibles d'agent réfrigérants pour former un circuit frigorifique complet.
Le ET 915.01 se compose d'une chambre de refroidissement avec dispositif de chauffage comme charge de refroidissement, évaporateur, ventilateur et différents éléments d'expansions.
Le ventilateur permet de soutenir et d'atteindre une répartition uniforme de température dans les chambres.
De plus une charge de refroidissement peut être simulée avec le dispositif de chauffage.
Les électrovannes permettent le fonctionnement de l'installation avec un tube capillaire ou une soupape de détente.
Tous les composants sont disposés de manière visible sur un panneau.
La commande de composants individuels de l'installation, ici la régulation de la température, du ventilateur, du dispositif de chauffage, du compresseur et des électrovannes se produit par le logiciel.
Le logiciel offre la possibilité de simuler des pannes.
Les températures et pressions sont prises en compte dans le système par des capteurs et représentées de manière dynamique sur le logiciel.
L'influence des modifications de paramètres peut être suivie en ligne sur le diagramme log p,h.
Les principes de base et les composants individuels sont représentés dans le logiciel d'apprentissage du ET 915.01.
Une évaluation de performance contrôle le progrès.
Avec l'aide du système auteur, le professeur peut créer d'autres exercices et d'autres évaluations de performance.
Contenu didactique / Essais
- comprendre et connaître la structure et le
fonctionnement d'une installation frigorifique simple
- faire connaissance avec les différents éléments
d'expansion
-- fonctionnement avec tube capillaire
-- fonctionnement avec soupape de détente
- comportement en service sous charge
- cycle frigorifique sur le diagramme log p,h
- simulation de pannes
Les grandes lignes
- Modèle simple de réfrigérateur domestique pour
un raccordement au ET 915
- Commande des composants et simulation de
pannes par le logiciel GUNT
Les caracté ristiques techniques
Chambre de refroidissement, Lxlxh: 270x270x220mm
Dispositif de chauffage électrique PTC comme charge de refroidissement: 210W
Tube capillaire: longueur 2m
Plages de mesure
- température: 3x -50...50ºC
- pression: -1...9bar
- comprendre et connaître la structure et le
fonctionnement d'une installation frigorifique simple
- faire connaissance avec les différents éléments
d'expansion
-- fonctionnement avec tube capillaire
-- fonctionnement avec soupape de détente
- comportement en service sous charge
- cycle frigorifique sur le diagramme log p,h
- simulation de pannes
Les grandes lignes
- Modèle simple de réfrigérateur domestique pour
un raccordement au ET 915
- Commande des composants et simulation de
pannes par le logiciel GUNT
Les caracté ristiques techniques
Chambre de refroidissement, Lxlxh: 270x270x220mm
Dispositif de chauffage électrique PTC comme charge de refroidissement: 210W
Tube capillaire: longueur 2m
Plages de mesure
- température: 3x -50...50ºC
- pression: -1...9bar
Informations logistiques
Dimensions et poids
Lxlxh: 850x380x550mm
Poids: env. 30kg
Liste de livraison
1 modèle de réfrigérateur, rempli d'agent réfrigérant
1 CD avec logiciel GUNT + câble USB
Lxlxh: 850x380x550mm
Poids: env. 30kg
Liste de livraison
1 modèle de réfrigérateur, rempli d'agent réfrigérant
1 CD avec logiciel GUNT + câble USB
Poids: 30 Kg Delai de livraison estimé : 5 semaines
