Ref: EWTGUFL160

FL 160 Flexion gauche (Réf. 021.16000)

Analyse de flambement droit et courbé ainsi que de la charge combinée de flexion et de torsion

La flexion droite d´ une poutre, é galement appelé e flexion axiale, survient lorsque le plan de charge coï ncide avec l´ un des axes principaux de la section de poutre.

Le flé chissement s´ effectue alors dans le sens de la charge et peut ê tre dé crit à l´ aide de courbes de flexion é lastique.

Lors de la flexion gauche d´ une poutre, é galement appelé e flexion biaxiale, les axes principaux de la section ne correspondent pas à la direction de la charge.

Pour é viter l´ apparition d´ une torsion, la ligne active de la charge doit passer par le centre de cisaillement.

Si ce n´ est pas le cas, la poutre est soumise à une contrainte de flexion et de torsion combiné e.

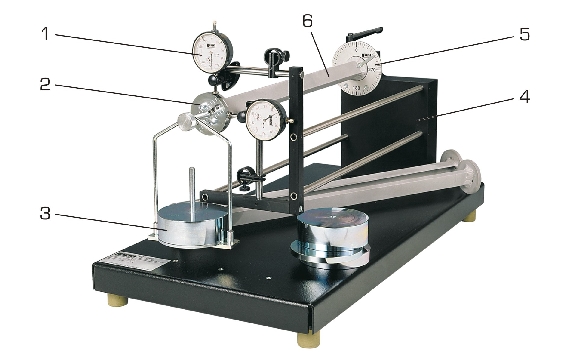

Le FL 160 permet d´ effectuer des essais relatifs à la flexion droite, la flexion gauche et à la contrainte de flexion et de torsion combiné e.

La poutre é tudié e est encastré e unilaté ralement et chargé e au niveau de l´ extré mité libre.

Deux comparateurs à cadran enregistrent la dé formation de la poutre dans le sens horizontal et vertical.

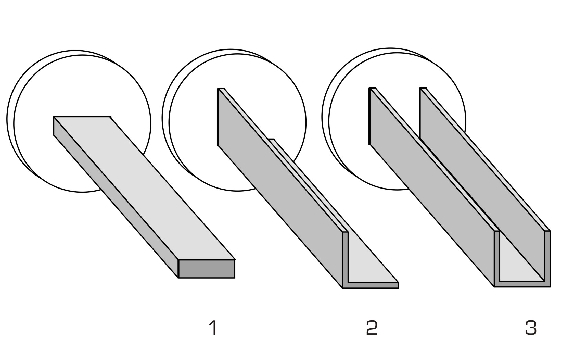

L´ appareil comprend trois poutres pré sentant chacune une section diffé rente: section en I, en L et en U.

La poutre peut ê tre encastré e par rotation. Une charge le long d´ un axe principal ou le cas de charge gé né ral sont é tudié s.

Une é chelle angulaire situé e au niveau du point d'encastrement indique la position angulaire de la poutre.

Il est possible de dé placer de maniè re excentré e le point d'application de la charge de maniè re à pouvoir é tudier la flexion gauche pure ou la contrainte de flexion et de torsion combiné es.



Les piè ces d´ essai sont logé es de maniè re claire et proté gé es dans un systè me de rangement.



Contenu didactique / Essais


- moment de dé viation (I~yz~) et moment d'inertie axial (I~y~, I~z~)

- hypothè ses de Bernoulli

- flexion droite au niveau de la poutre (axiale)

-- avec section en I

-- avec section en L

-- avec section en U

- flexion gauche (biaxiale) au niveau de la poutre avec section en L

-- calcul de la fibre neutre

- contrainte de flexion et de torsion combiné es via l´ application de force excentrique

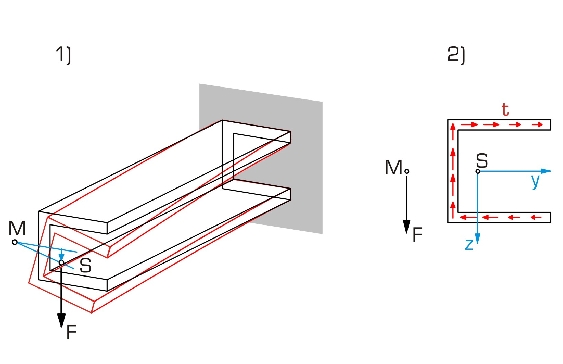

- dé termination du centre de cisaillement au niveau de la poutre avec section en U

-- apprentissage du flux de cisaillement (efforts de cisaillement dans une section)

- comparaison des valeurs calculé es et mesuré es



Les grandes lignes

- flexion droite et gauche au niveau de la poutre

- profils symé trique et asymé trique: section en I, section en L, section en U

- contrainte de flexion et contrainte de torsion combiné es via l´ application de force excentrique



Les caracté ristiques techniques

Poutre en aluminium

- longueur dé formé e: 500mm



Excentricité du point d'application de la charge

- 0...25mm



Comparateurs à cadran

- 0...10mm, graduation: 0,01mm



É chelle angulaire

- 0...360º , graduation: 1º



Poids

- 1x 2,5N (suspente)

- 1x 2,5N

- 3x 5N



Informations logistiques
Dimensions et poids

Lxlxh: 700x350x400mm

Poids: env. 25kg

Lxlxh: 720x480x178mm (systè me de rangement)



Liste de livraison

1 appareil d´ essai

3 poutres

2 comparateurs à cadran avec support

1 jeu de poids

1 nivelle

1 clé pour vis à six pans creux

1 systè me de rangement avec mousse de protection

1 documentation didactique



Delai de livraison estimé : 5 semaines
