Ref: EWTGUGL200
GL 200 Engrenage d'un tour (Réf. 030.20000)
Introduction claire et sans danger au fonctionnement de l'engrenage d'un tour conventionnel
Riched20 10.0.19041\viewkind4\uc1

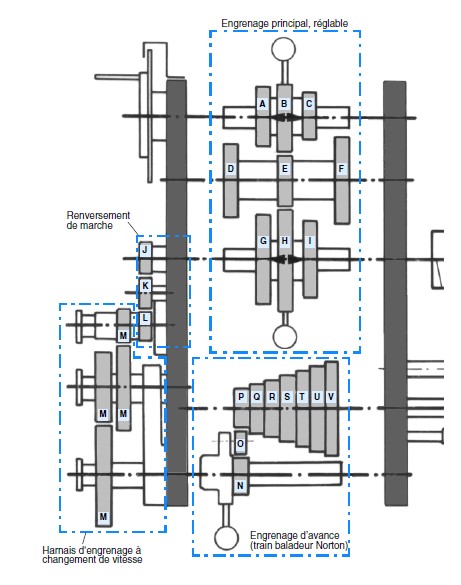

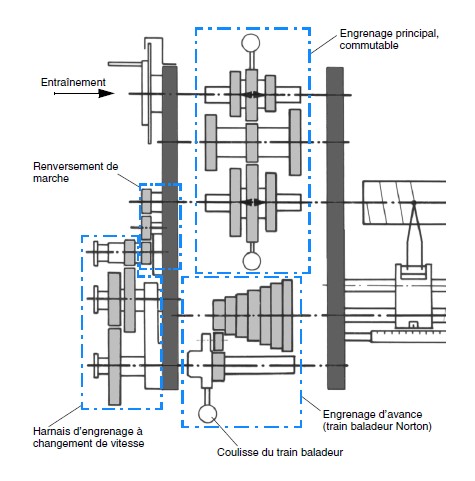

d\fs16\lang1036 L´ engrenage d´ un tour GL 200 présente toutes les caractéristiques et propriétés essentielles d´ un tour d´ atelier: un engrenage principal commutable, un engrenage d´ avance pour l´ entraînement de la vis-mère (train baladeur Norton), un harnais d'engrenage à changement de vitesse et un renversement de marche.
L´ actionnement est assuré par une manivelle avec cadran gradué.
Les processus se déroulent par conséquent à vitesse réduite, et sans aucun danger.
Sur cet appareil d´ essai, le coulisseau porte-outils exécute uniquement un mouvement longitudinal.
L´ avance longitudinale automatique est assurée par une vis-mère. Un tambour amovible simule la pièce à usiner, et une pointe traçante remplace l´ outil de coupe.
Les composants des engrenages sont exposés à la vue, ce qui permet de bien voir la manière dont ils fonctionnent.
Tous les essais peuvent être facilement répétés, et de nombreuses variantes sont possibles.
d\fs16\lang1036 L´ engrenage d´ un tour GL 200 présente toutes les caractéristiques et propriétés essentielles d´ un tour d´ atelier: un engrenage principal commutable, un engrenage d´ avance pour l´ entraînement de la vis-mère (train baladeur Norton), un harnais d'engrenage à changement de vitesse et un renversement de marche.
L´ actionnement est assuré par une manivelle avec cadran gradué.
Les processus se déroulent par conséquent à vitesse réduite, et sans aucun danger.
Sur cet appareil d´ essai, le coulisseau porte-outils exécute uniquement un mouvement longitudinal.
L´ avance longitudinale automatique est assurée par une vis-mère. Un tambour amovible simule la pièce à usiner, et une pointe traçante remplace l´ outil de coupe.
Les composants des engrenages sont exposés à la vue, ce qui permet de bien voir la manière dont ils fonctionnent.
Tous les essais peuvent être facilement répétés, et de nombreuses variantes sont possibles.
Contenu didactique / Essais
- étude de l´ ensemble des fonctions d´ engrenage principales d´ un tour d´ atelier
- engrenage principal
- harnais d'engrenage à changement de vitesse
- renversement de marche
- engrenage d´ avance (train baladeur Norton)
Les grandes lignes
- aperçu clair et sans danger des fonctions des engrenages d´ un tour d´ atelier
Les caractéristiques techniques
Nombre de vitesses de la broche principale: 9
Nombre d´étages de l´ engrenage d´ avance: 7
- étude de l´ ensemble des fonctions d´ engrenage principales d´ un tour d´ atelier
- engrenage principal
- harnais d'engrenage à changement de vitesse
- renversement de marche
- engrenage d´ avance (train baladeur Norton)
Les grandes lignes
- aperçu clair et sans danger des fonctions des engrenages d´ un tour d´ atelier
Les caractéristiques techniques
Nombre de vitesses de la broche principale: 9
Nombre d´étages de l´ engrenage d´ avance: 7
Informations logistiques
Dimensions et poids
Lxlxh: 750x500x800mm
Poids: env. 42kg
Liste de livraison
1 entraînement de tour d´ atelier
1 documentation didactique
Lxlxh: 750x500x800mm
Poids: env. 42kg
Liste de livraison
1 entraînement de tour d´ atelier
1 documentation didactique
Poids: 42 Kg Delai de livraison estimé : 5 semaines
