Ref: EWTGUGL210
GL 210 Comportement dynamique des engrenages droits à plusieurs étages (Réf. 030.21000)
Avec interface PC USB et logiciel inclus
Des engrenages sont utilisés pour établir le lien entre la machine d'entraînement et la machine de travail.
Ils servent à faire varier le couple de rotation et la vitesse de rotation ainsi qu'à inverser le sens de rotation.
L'objectif de l'analyse de la dynamique des engrenages est de comprendre les schémas de mouvement et l'influence de l'inertie.

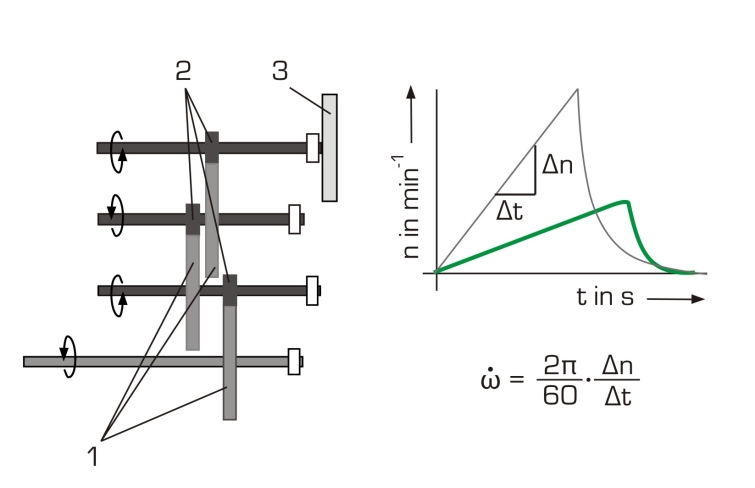

Le GL 210 permet d'étudier le comportement dynamique avec des engrenages droits à un, deux ou trois étages en fonctionnement non stationnaire.

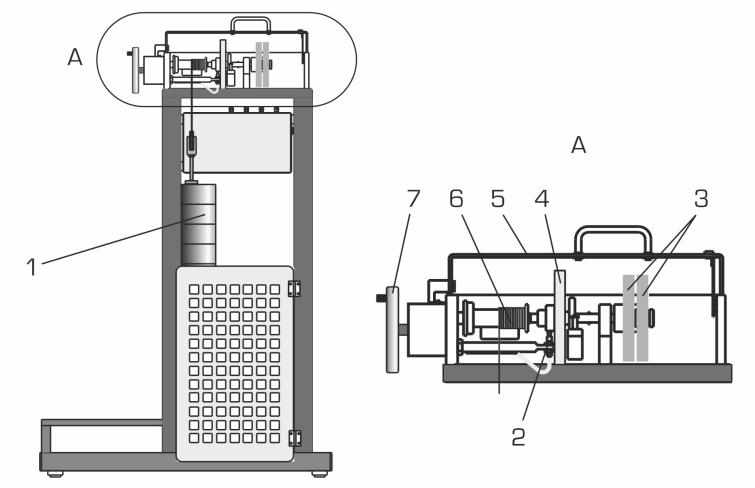

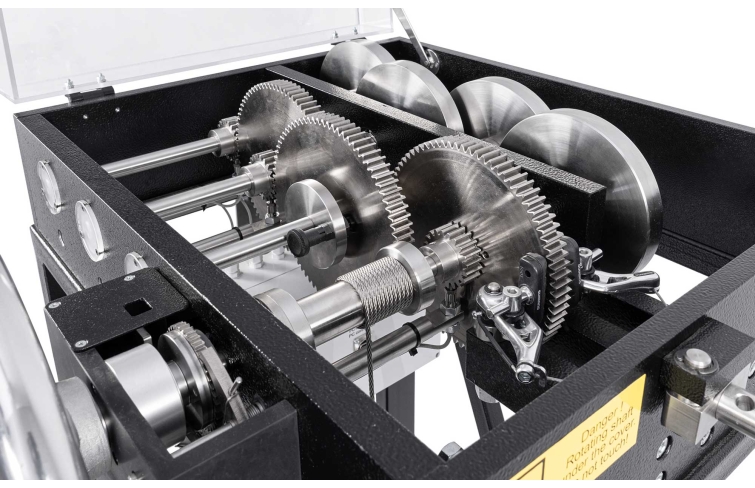

Le banc d'essai comprend quatre arbres parallèles, trois pignons d'entraînement et trois pignons de marche arrière.
Les arbres sont accouplés par des tiges d'accouplement de manière à obtenir différents étages d'engrenages.
Pour augmenter l'inertie de rotation, une masse mobile peut être placée sur chaque arbre.
L'engrenage est accéléré par un tambour à câble et un jeu variable de poids.
Le jeu de poids est remonté à l'aide d'une manivelle, un cliquet d'arrêt empêche tout déroulement involontaire du poids.
Une roue libre de galet de serrage permet de poursuivre la rotation libre après que le poids a été déroulé.
Un frein à main permet un freinage en douceur.
Le capot de protection transparent avec verrouillage de sécurité évite tout contact involontaire avec les pièces en rotation.
Des capteurs de vitesse de rotation inductifs sur tous les pignons de marche arrière permettent de mesurer la vitesse de rotation.
Les valeurs mesurées sont transférées directement via une interface USB sur un PC, où elles sont présentées sous forme graphique à l´ aide du logiciel fourni.

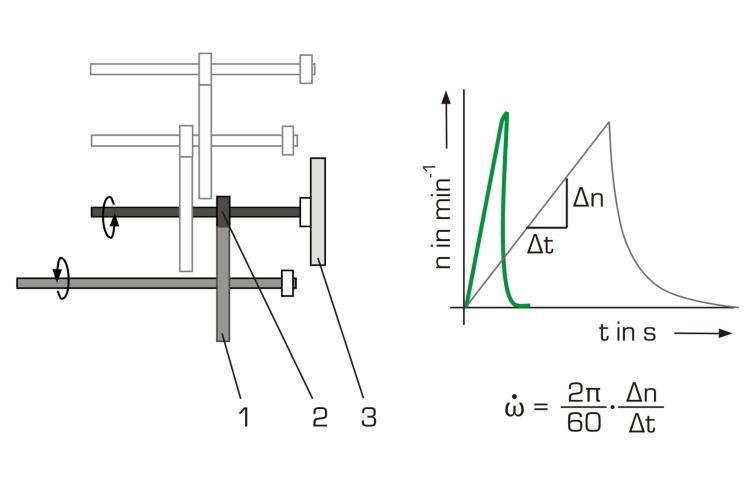

Les diagrammes permettent de relever l'accélération angulaire.
Ils servent à faire varier le couple de rotation et la vitesse de rotation ainsi qu'à inverser le sens de rotation.
L'objectif de l'analyse de la dynamique des engrenages est de comprendre les schémas de mouvement et l'influence de l'inertie.
Le GL 210 permet d'étudier le comportement dynamique avec des engrenages droits à un, deux ou trois étages en fonctionnement non stationnaire.
Le banc d'essai comprend quatre arbres parallèles, trois pignons d'entraînement et trois pignons de marche arrière.
Les arbres sont accouplés par des tiges d'accouplement de manière à obtenir différents étages d'engrenages.
Pour augmenter l'inertie de rotation, une masse mobile peut être placée sur chaque arbre.
L'engrenage est accéléré par un tambour à câble et un jeu variable de poids.
Le jeu de poids est remonté à l'aide d'une manivelle, un cliquet d'arrêt empêche tout déroulement involontaire du poids.
Une roue libre de galet de serrage permet de poursuivre la rotation libre après que le poids a été déroulé.
Un frein à main permet un freinage en douceur.
Le capot de protection transparent avec verrouillage de sécurité évite tout contact involontaire avec les pièces en rotation.
Des capteurs de vitesse de rotation inductifs sur tous les pignons de marche arrière permettent de mesurer la vitesse de rotation.
Les valeurs mesurées sont transférées directement via une interface USB sur un PC, où elles sont présentées sous forme graphique à l´ aide du logiciel fourni.
Les diagrammes permettent de relever l'accélération angulaire.
Contenu didactique / Essais
- détermination de l'accélération angulaire sur des engrenages
- détermination du moment d'inertie de la masse de l'engrenage
- détermination du frottement
- détermination du degré d'efficacité des engrenages
Les grandes lignes
- engrenage droit à un, deux ou trois étages avec inerties de rotation réparties
- entraînement par tambour à câble et jeu variable de poids
- capteurs de vitesse de rotation inductifs sur tous les arbres
- détermination de l'accélération angulaire sur des engrenages
- détermination du moment d'inertie de la masse de l'engrenage
- détermination du frottement
- détermination du degré d'efficacité des engrenages
Les grandes lignes
- engrenage droit à un, deux ou trois étages avec inerties de rotation réparties
- entraînement par tambour à câble et jeu variable de poids
- capteurs de vitesse de rotation inductifs sur tous les arbres
Caractéristiques techniques
Engrenage à 3 étages avec 4 arbres
- rapport de transmission par étage: i=4:1
- rapport de transmission total: i=64:1
Largeur des pignons: 16mm, module 2mm
Entraînement
- jeu de poids: 5...50kg
- hauteur de chute: max. 0,65m
- énergie potentielle max.: 320Nm
Measuring ranges
- vitesse de rotation: 0...2000min^-1^
230V, 50Hz, 1 phase
Engrenage à 3 étages avec 4 arbres
- rapport de transmission par étage: i=4:1
- rapport de transmission total: i=64:1
Largeur des pignons: 16mm, module 2mm
Entraînement
- jeu de poids: 5...50kg
- hauteur de chute: max. 0,65m
- énergie potentielle max.: 320Nm
Measuring ranges
- vitesse de rotation: 0...2000min^-1^
230V, 50Hz, 1 phase
Informations logistiques
Dimensions et poids
Lxlxh: 970x760x1550mm
Poids: env. 155kg
Necessaire au fonctionnement
PC avec Windows
Liste de livraison
1 banc d´ essai
1 jeu de poids
1 CD avec logiciel GUNT + câble USB
1 documentation didactique
Lxlxh: 970x760x1550mm
Poids: env. 155kg
Necessaire au fonctionnement
PC avec Windows
Liste de livraison
1 banc d´ essai
1 jeu de poids
1 CD avec logiciel GUNT + câble USB
1 documentation didactique
