Ref: EWTGUHL104

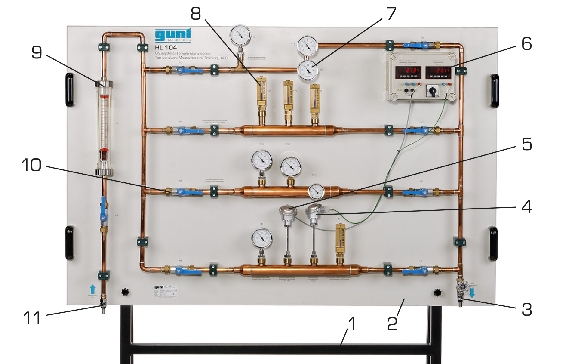

HL 104 Panneau d'étude mesure de température (Réf. 065.10400)
Comparaison de quatre méthodes différentes de mesure de température
Riched20 10.0.19041\viewkind4\uc1
d\fs16\lang1036 Quatre différentes sections de mesure avec différents thermomètres peuvent être sélectionnés individuellement à l'aide de vannes.
Les températures mesurées à l'aide d'un thermomètre à résistance et d'un thermocouple sont affichées numériquement.
Des thermomètres à bilame, cadran et dilatation de liquide complètent les méthodes de mesure de température présentées.
Un rotamètre permet d'étudier l'influence du débit sur la réponse des appareils de mesure de la température.
Les différentes positions de montage permettent également d'examiner les méthodes et erreurs de montage.
d\fs16\lang1036 Quatre différentes sections de mesure avec différents thermomètres peuvent être sélectionnés individuellement à l'aide de vannes.
Les températures mesurées à l'aide d'un thermomètre à résistance et d'un thermocouple sont affichées numériquement.
Des thermomètres à bilame, cadran et dilatation de liquide complètent les méthodes de mesure de température présentées.
Un rotamètre permet d'étudier l'influence du débit sur la réponse des appareils de mesure de la température.
Les différentes positions de montage permettent également d'examiner les méthodes et erreurs de montage.
Contenu didactique / Essais
- fonctionnement, construction et application de thermomètres à bilame
- fonctionnement, construction et application de thermomètres à dilatation de liquide, à résistance électrique et à thermocouples
- précision des mesures, sensibilité et erreurs de mesure de différents thermomètres
- méthodes et erreurs de montage, réponse
Les grandes lignes
- Étude de différentes méthodes de mesure
- Quatre sections de mesure différentes
- Un robinet à tournant sphérique pour chaque section de mesure
- Raccords d'eau avec accouplements rapides
Les caracté ristiques techniques
Plages de mesure
- rotamètre: 1600L/h
- thermomètres
à cadran bimétal: 0...60ºC
à dilatation des fluides: 0...60ºC
thermomètre à résistance Pt100: 50...400ºC
thermocouple type K: 0...1200ºC
- fonctionnement, construction et application de thermomètres à bilame
- fonctionnement, construction et application de thermomètres à dilatation de liquide, à résistance électrique et à thermocouples
- précision des mesures, sensibilité et erreurs de mesure de différents thermomètres
- méthodes et erreurs de montage, réponse
Les grandes lignes
- Étude de différentes méthodes de mesure
- Quatre sections de mesure différentes
- Un robinet à tournant sphérique pour chaque section de mesure
- Raccords d'eau avec accouplements rapides
Les caracté ristiques techniques
Plages de mesure
- rotamètre: 1600L/h
- thermomètres
à cadran bimétal: 0...60ºC
à dilatation des fluides: 0...60ºC
thermomètre à résistance Pt100: 50...400ºC
thermocouple type K: 0...1200ºC
Informations logistiques
Dimensions et poids
Lxlxh: 1650x700x1850mm
poids: env. 100kg
Né cessaire au fonctionnement
230V, 50/60Hz, 1 phase ou 120V, 60Hz/CSA, 1 phase
Raccord d'eau, raccord d´ eau chaude: 1500L/h, évacuation
Liste de livraison
1 banc d'essai
1 jeu de flexibles
1 mode d´ emploi
Lxlxh: 1650x700x1850mm
poids: env. 100kg
Né cessaire au fonctionnement
230V, 50/60Hz, 1 phase ou 120V, 60Hz/CSA, 1 phase
Raccord d'eau, raccord d´ eau chaude: 1500L/h, évacuation
Liste de livraison
1 banc d'essai
1 jeu de flexibles
1 mode d´ emploi
Poids: 100 Kg Delai de livraison estimé : 16 semaines
