Ref: EWTGUHL350

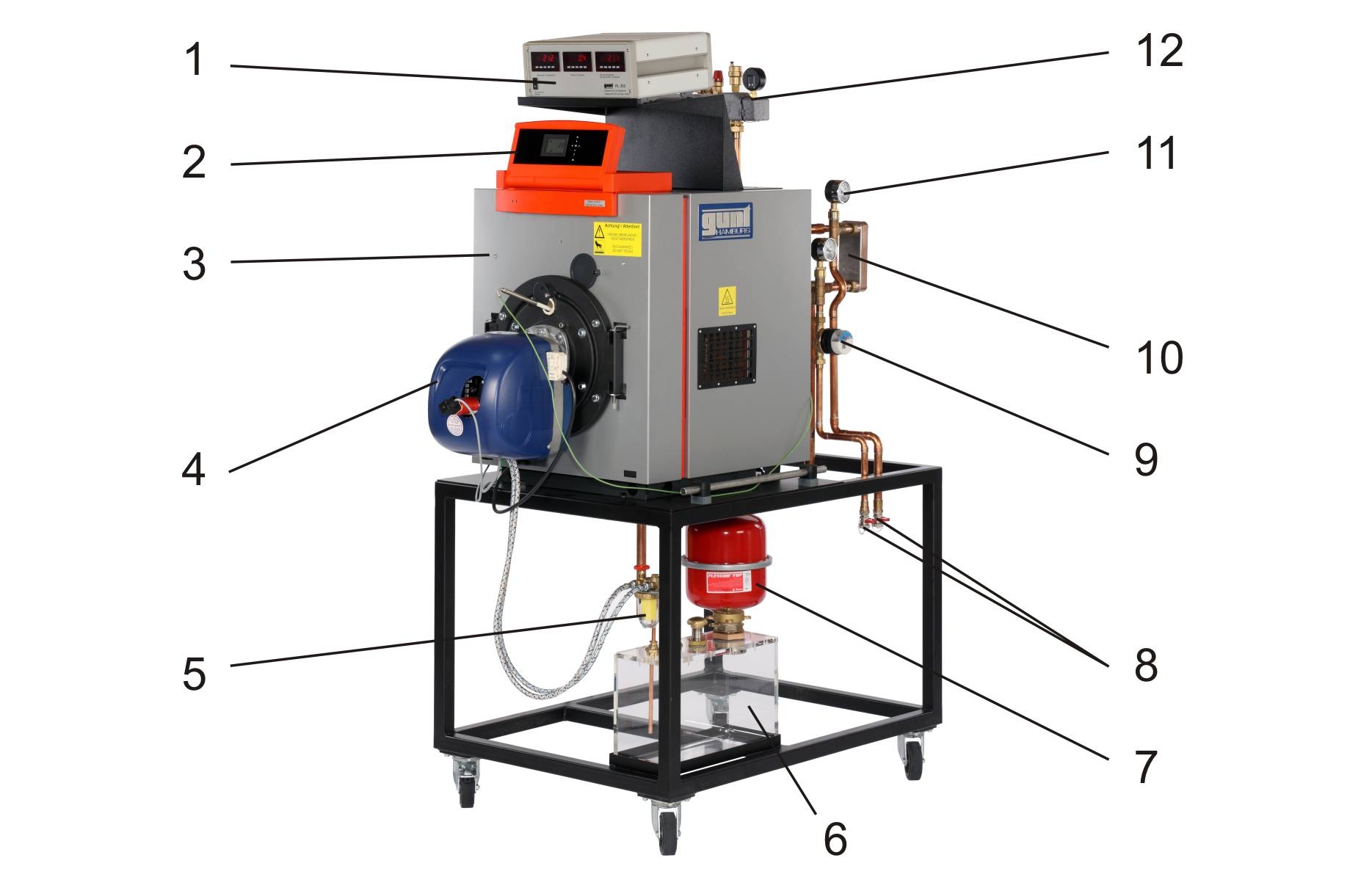

HL 350 Banc d'essai pour brûleur à fioul (Réf. 065.35000)
Avec mesures de t°, pression et fenêtre pour observation de la flamme
Le banc d'essai est é quipé d'un brû leur à fioul.
La pression de fioul au brû leur, la tempé rature dans la chambre de combustion mesuré e avec un thermocouple et la tempé rature de pré chauffage du fioul sont affiché es sur un instrument de mesure numé rique supplé mentaire.
Un petit ré servoir à fioul est logé dans le bas du bâ ti.
Comme particularité , la chaudiè re de chauffage est é quipé e de une fenê tre d'observation de la flamme.
La chaleur produite peut ê tre é vacué e entiè rement par un é changeur de chaleur à plaques et des raccords supplé mentaires d'eau froide, ce qui autorise un fonctionnement continu du banc d'essai.
Des analyses des gaz brû lé s peuvent ê tre effectué es avec l'appareil d'analyse des fumé es HL 860.
La pression de fioul au brû leur, la tempé rature dans la chambre de combustion mesuré e avec un thermocouple et la tempé rature de pré chauffage du fioul sont affiché es sur un instrument de mesure numé rique supplé mentaire.
Un petit ré servoir à fioul est logé dans le bas du bâ ti.
Comme particularité , la chaudiè re de chauffage est é quipé e de une fenê tre d'observation de la flamme.
La chaleur produite peut ê tre é vacué e entiè rement par un é changeur de chaleur à plaques et des raccords supplé mentaires d'eau froide, ce qui autorise un fonctionnement continu du banc d'essai.
Des analyses des gaz brû lé s peuvent ê tre effectué es avec l'appareil d'analyse des fumé es HL 860.
Contenu didactique / Essais
- composition et fonctionnement d'un brû leur à fioul
- fonctionnement d'une chaudiè re de chauffage avec un brû leur à fioul
- influence du ré glage du brû leur sur la combustion et la forme de la flamme
- mesures de tempé ratures à diffé rents endroits de la chambre de combustion
- mesures de pression du fioul sur le brû leur et observation des effets des modifications sur la flamme
- é tude de l'effet du pré chauffage du fioul sur la combustion et en particulier sur la flamme
- calcul de la puissance calorifique d'une chaudiè re de chauffage
- fonctionnement d'un é changeur de chaleur à plaques
- é volution de tempé rature dans le temps dans un é changeur de chaleur à plaques
Les grandes lignes
- Banc d'essai pour brû leur à fioul
- Peut ê tre complé té en une installation de chauffage complè te
- Chaudiè re avec fenê tre pour observation de la flamme
Les caracté ristiques techniques
Chaudiè re
- puissance nominale: 17...21kW
- unité de ré gulation avec limiteur de tempé rature
Brû leur
- puissance nominale: env. 18kW
Pompe
- puissance absorbé e: 60W
- dé bit de refoulement max.: 60L/min
- hauteur de refoulement max.: 4m
É changeur de chaleur à plaques
- capacité : 3kW
- 10 plaques
Groupe de sé curité de la chaudiè re suivant DIN 4751
- 2,5bar
- 50kW
Ré servoir de fioul: 15L
Plages de mesure
- pression (d'arrivé e fioul): 1...25bar
- tempé rature: 1x 0...1200º C / 1x -50...400º C /
1x 0...120º C / 3x 0...80º C
- compteur d'eau: 2,5m³ /h
- composition et fonctionnement d'un brû leur à fioul
- fonctionnement d'une chaudiè re de chauffage avec un brû leur à fioul
- influence du ré glage du brû leur sur la combustion et la forme de la flamme
- mesures de tempé ratures à diffé rents endroits de la chambre de combustion
- mesures de pression du fioul sur le brû leur et observation des effets des modifications sur la flamme
- é tude de l'effet du pré chauffage du fioul sur la combustion et en particulier sur la flamme
- calcul de la puissance calorifique d'une chaudiè re de chauffage
- fonctionnement d'un é changeur de chaleur à plaques
- é volution de tempé rature dans le temps dans un é changeur de chaleur à plaques
Les grandes lignes
- Banc d'essai pour brû leur à fioul
- Peut ê tre complé té en une installation de chauffage complè te
- Chaudiè re avec fenê tre pour observation de la flamme
Les caracté ristiques techniques
Chaudiè re
- puissance nominale: 17...21kW
- unité de ré gulation avec limiteur de tempé rature
Brû leur
- puissance nominale: env. 18kW
Pompe
- puissance absorbé e: 60W
- dé bit de refoulement max.: 60L/min
- hauteur de refoulement max.: 4m
É changeur de chaleur à plaques
- capacité : 3kW
- 10 plaques
Groupe de sé curité de la chaudiè re suivant DIN 4751
- 2,5bar
- 50kW
Ré servoir de fioul: 15L
Plages de mesure
- pression (d'arrivé e fioul): 1...25bar
- tempé rature: 1x 0...1200º C / 1x -50...400º C /
1x 0...120º C / 3x 0...80º C
- compteur d'eau: 2,5m³ /h
Informations logistiques
Dimensions et poids
Lxlxh: 1560x800x2000mm
Poids: env. 269kg
Né cessaire au fonctionnement
230V, 50/60Hz, 1 phase ou 120V, 60Hz, 1 phase
Raccord d'eau, drain
Ventilation et é vacuation des gaz d´é chappement requises
Liste de livraison
1 banc d'essai
1 mode d'emploi
Lxlxh: 1560x800x2000mm
Poids: env. 269kg
Né cessaire au fonctionnement
230V, 50/60Hz, 1 phase ou 120V, 60Hz, 1 phase
Raccord d'eau, drain
Ventilation et é vacuation des gaz d´é chappement requises
Liste de livraison
1 banc d'essai
1 mode d'emploi
Poids: 269 Kg Delai de livraison estimé : 16 semaines
