Ref: EWTGUHL620
HL 620 Panneau d'étude régulation chauffage (Réf. 065.62000)
Riched20 10.0.19041\viewkind4\uc1
d\fs16\lang1036 Le banc d'essai montre de manière claire la fonction d'une régulation de chauffage.
Le régulateur électronique, le thermostat du local et le mélangeur sont des éléments réels.
La température de l'eau, la température du local et la température extérieure sont ajustées à l'aide de potentiomètres.
Des lampes de signalisation indiquent le fonctionnement des pompes et de la chaudière.

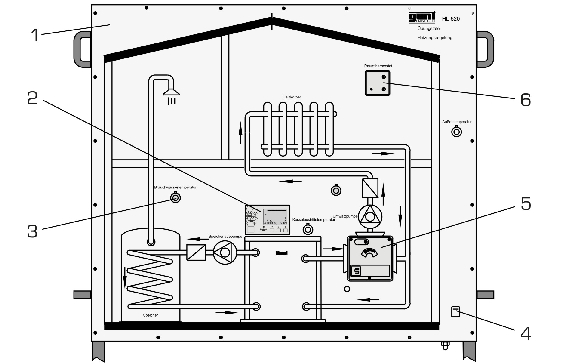

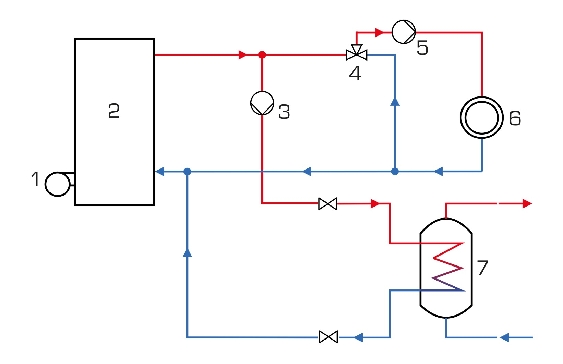

La disposition claire des éléments sur un schéma de processus facilite la compréhension des relations.
L'introduction manuelle des paramètres via des potentiomètres garantit une réponse rapide du système.
d\fs16\lang1036 Le banc d'essai montre de manière claire la fonction d'une régulation de chauffage.
Le régulateur électronique, le thermostat du local et le mélangeur sont des éléments réels.
La température de l'eau, la température du local et la température extérieure sont ajustées à l'aide de potentiomètres.
Des lampes de signalisation indiquent le fonctionnement des pompes et de la chaudière.
La disposition claire des éléments sur un schéma de processus facilite la compréhension des relations.
L'introduction manuelle des paramètres via des potentiomètres garantit une réponse rapide du système.
Contenu didactique / Essais
- commande d'un régulateur de chauffage moderne
- réglage de la température
- comportement de l'installation
Les grandes lignes
- régulation électronique de chauffage, commandé par les conditions atmosphériques
- réponse rapide du système aux modifications de température
Les caracté ristiques techniques
Servomoteur d'une vanne à 3 voies
- fonctionnement manuel ou automatique
Régulateur numérique de chauffage
- commandé par les conditions atmosphériques
Températures ajustables
- température extérieure
- température du départ de la chaudière
- température d'entrée de circuit de chauffage
- température de l'eau sanitaire
- température du local (via thermostat)
Plages de mesure
- température: -20...60ºC
230V, 50Hz, 1 phase
- commande d'un régulateur de chauffage moderne
- réglage de la température
- comportement de l'installation
Les grandes lignes
- régulation électronique de chauffage, commandé par les conditions atmosphériques
- réponse rapide du système aux modifications de température
Les caracté ristiques techniques
Servomoteur d'une vanne à 3 voies
- fonctionnement manuel ou automatique
Régulateur numérique de chauffage
- commandé par les conditions atmosphériques
Températures ajustables
- température extérieure
- température du départ de la chaudière
- température d'entrée de circuit de chauffage
- température de l'eau sanitaire
- température du local (via thermostat)
Plages de mesure
- température: -20...60ºC
230V, 50Hz, 1 phase
Informations logistiques
Dimensions et poids
Lxlxh: 1400x700x1850mm
Poids: env. 75kg
Liste de livraison
1 banc d´ essai
1 notice
Lxlxh: 1400x700x1850mm
Poids: env. 75kg
Liste de livraison
1 banc d´ essai
1 notice
Poids: 75 Kg Delai de livraison estimé : 16 semaines
