HM 133 Visualisation des champs d'écoulement (Réf. 070.13300)
Champs d'écoulement plan; visualisation via des bulles d'hydrogène générées par électrolyse
Riched20 10.0.19041\viewkind4\uc1
d\fs16\lang1036 Les petites bulles de gaz sont idéales pour présenter les champs d'écoulement.
Selon l'analogie de Reynolds, de nombreux processus d'écoulement qui ont lieu dans l'air, peuvent être démontrés par des essais réalisés dans l'eau.

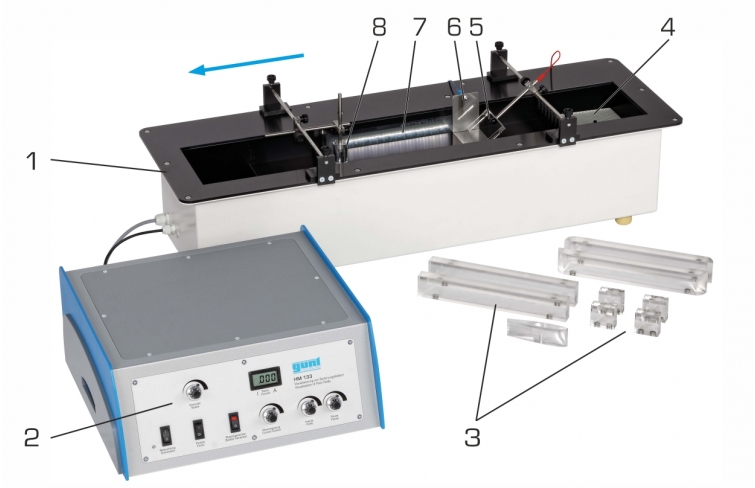

L'appareil d'essai HM 133 permet de visualiser des écoulements laminaires et turbulents dans un canal d'eau.

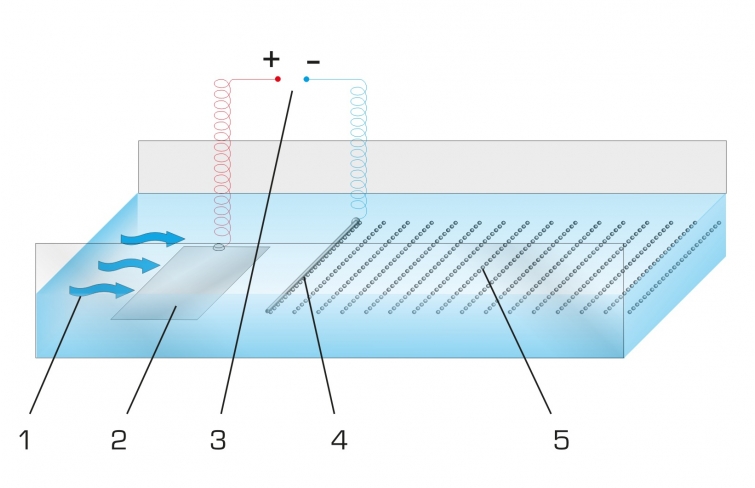

Les bulles d'hydrogène sont générées par électrolyse, sur une cathode constituée d'un fil mince de platine.
L'anode est une tôle en acier inoxydable.
En raison de leur taille, les petites bulles qui se détachent du fil en platine sont particulièrement bien transportées par l'écoulement.
Un modèle interchangeable est placé dans le canal d'eau peu profond.
Il est alors soumis à un écoulement autour de corps ou à un écoulement traversant.
De l'illumination DEL blanche a été mise en place sur les parois du canal d'eau, le long de la section d'essai.
L'illumination indirecte permet d'obtenir une image bien contrastée.
Les essais sont réalisés avec une faible vitesse d'écoulement.
Le décollement d'écoulement et la formation de tourbillons sont bien visibles.
Différents corps de résistance ou changements de coupe transversale servent de modèle, par exemple un cylindre, profil d'aile et carrés.
L'homogénéité de l'écoulement et le peu de turbulences sont obtenus par un redresseur d'écoulement et une couche de perles en verre.
L'écoulement nécessaire à l'électrolyse, la durée d'impulsion et de pause, ainsi que la vitesse d'écoulement du canal d'eau sont ajustables.
d\fs16\lang1036 Les petites bulles de gaz sont idéales pour présenter les champs d'écoulement.
Selon l'analogie de Reynolds, de nombreux processus d'écoulement qui ont lieu dans l'air, peuvent être démontrés par des essais réalisés dans l'eau.
L'appareil d'essai HM 133 permet de visualiser des écoulements laminaires et turbulents dans un canal d'eau.
Les bulles d'hydrogène sont générées par électrolyse, sur une cathode constituée d'un fil mince de platine.
L'anode est une tôle en acier inoxydable.
En raison de leur taille, les petites bulles qui se détachent du fil en platine sont particulièrement bien transportées par l'écoulement.
Un modèle interchangeable est placé dans le canal d'eau peu profond.
Il est alors soumis à un écoulement autour de corps ou à un écoulement traversant.
De l'illumination DEL blanche a été mise en place sur les parois du canal d'eau, le long de la section d'essai.
L'illumination indirecte permet d'obtenir une image bien contrastée.
Les essais sont réalisés avec une faible vitesse d'écoulement.
Le décollement d'écoulement et la formation de tourbillons sont bien visibles.
Différents corps de résistance ou changements de coupe transversale servent de modèle, par exemple un cylindre, profil d'aile et carrés.
L'homogénéité de l'écoulement et le peu de turbulences sont obtenus par un redresseur d'écoulement et une couche de perles en verre.
L'écoulement nécessaire à l'électrolyse, la durée d'impulsion et de pause, ainsi que la vitesse d'écoulement du canal d'eau sont ajustables.
Contenu didactique / Essais
- visualisation d'écoulements bi-dimensionnels
- évolution des lignes de courant lors de l'écoulement autour de corps ou d'écoulement traversant des modèles
- décollement d'écoulement

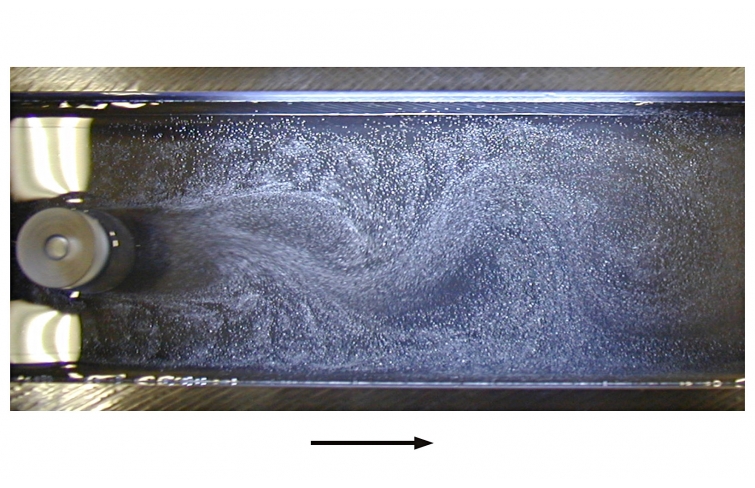

- formation de tourbillons, démonstration des tourbillons de Karman
- observation qualitative de la répartition de la vitesse sur les écoulements laminaires et turbulents
- analogie à l'écoulement d'air
Les grandes lignes
- visualisation des champs d'écoulement et des lignes de courant à l'aide de bulles d'hydrogène générées par électrolyse
- section d'essai illuminée
- différents modèles: corps de résistance et changements de coupe transversale
- études réalisées sur un écoulement laminaire et un écoulement turbulent
Les caracté ristiques techniques
Pompe à vitesse de rotation ajustable
- débit de refoulement max.: 20L/min
Générateur de bulles
- courant: 0...200mA
- pause: 8,4...1800ms
- impulsion: 8,4...1800ms
- 3 cathodes à fil de platine, diamètre: 0,2mm, longueur: 30, 50, 75mm
- Anode, tôle d'acier inoxydable, en forme de L
Canal d'eau: env. 6L
Section d'essai: Lxlxh: 550x150x50mm
Illumination: DEL blanches placées sur le mur de grand côté du canal d'eau
230V, 50Hz, 1 phase
- visualisation d'écoulements bi-dimensionnels
- évolution des lignes de courant lors de l'écoulement autour de corps ou d'écoulement traversant des modèles
- décollement d'écoulement
- formation de tourbillons, démonstration des tourbillons de Karman
- observation qualitative de la répartition de la vitesse sur les écoulements laminaires et turbulents
- analogie à l'écoulement d'air
Les grandes lignes
- visualisation des champs d'écoulement et des lignes de courant à l'aide de bulles d'hydrogène générées par électrolyse
- section d'essai illuminée
- différents modèles: corps de résistance et changements de coupe transversale
- études réalisées sur un écoulement laminaire et un écoulement turbulent
Les caracté ristiques techniques
Pompe à vitesse de rotation ajustable
- débit de refoulement max.: 20L/min
Générateur de bulles
- courant: 0...200mA
- pause: 8,4...1800ms
- impulsion: 8,4...1800ms
- 3 cathodes à fil de platine, diamètre: 0,2mm, longueur: 30, 50, 75mm
- Anode, tôle d'acier inoxydable, en forme de L
Canal d'eau: env. 6L
Section d'essai: Lxlxh: 550x150x50mm
Illumination: DEL blanches placées sur le mur de grand côté du canal d'eau
230V, 50Hz, 1 phase
Informations logistiques
Dimensions et poids
Lxlxh: 900x300x220mm (banc d'essai)
Lxlxh: 410x400x170mm (appareil d'affichage et de commande)
Poids: env. 24kg
Liste de livraison
1 appareil d'essai
1 appareil d'affichage et de commande
3 cathodes
1 jeu de modèles (corps de résistance, changements de coupe transversale)
1 documentation didactique
Lxlxh: 900x300x220mm (banc d'essai)
Lxlxh: 410x400x170mm (appareil d'affichage et de commande)
Poids: env. 24kg
Liste de livraison
1 appareil d'essai
1 appareil d'affichage et de commande
3 cathodes
1 jeu de modèles (corps de résistance, changements de coupe transversale)
1 documentation didactique
Poids: 24 Kg Delai de livraison estimé : 16 semaines
