Ref: EWTGUHM150.01
HM 150.01 Pertes de charge linéaires en écoulement laminaire / turbulent (Réf. 070.15001)
Détermination du nombre critique de Reynolds, avec manomètres à aiguille, niveau d'eau
Riched20 10.0.19041\viewkind4\uc1
d\fs16\lang1036 Lors de l'écoulement dans des tuyauteries, le frottement interne et le frottement entre le fluide et les parois entraînent des pertes de charge.
Pour le calcul des pertes de charge, on a besoin du coefficient de frottement du tuyau, nombre caractéristique sans dimension.
La détermination du coefficient de frottement du tuyau s'effectue à l'aide du nombre de Reynolds, qui décrit le rapport entre les forces d'inertie et les forces de frottement.

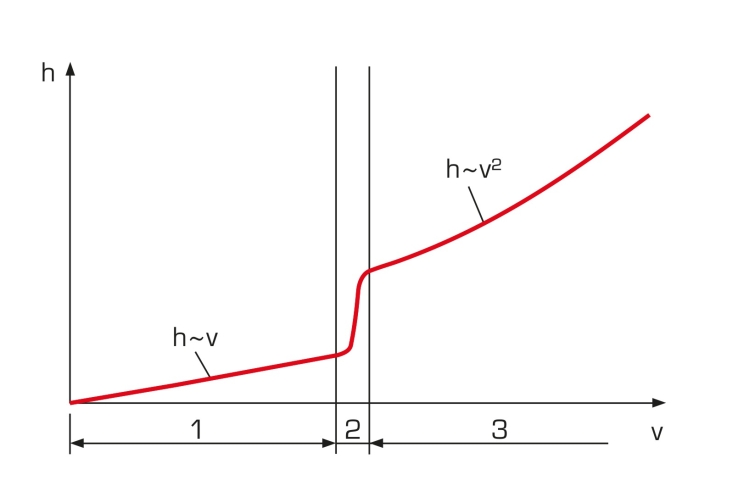

Le HM 150.01 permet d'étudier la relation qui existe entre la perte de charge suite au frottement du fluide et la vitesse d'écoulement dans le tuyau.
Et l'on détermine en plus le coefficient de frottement du tuyau.

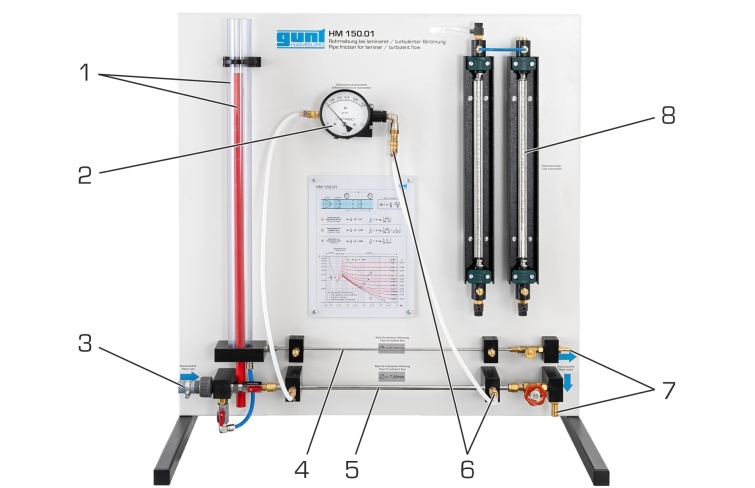

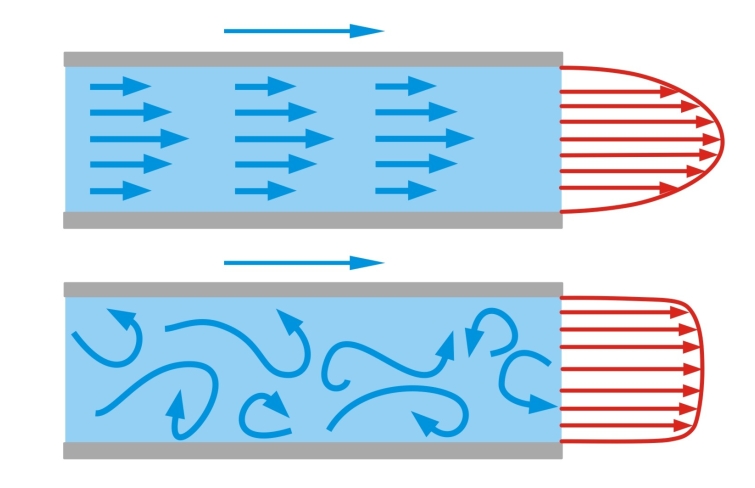

L'appareil d´ essai comprend une section de tuyau de faible diamètre dans laquelle on produit un écoulement laminaire ou turbulent.

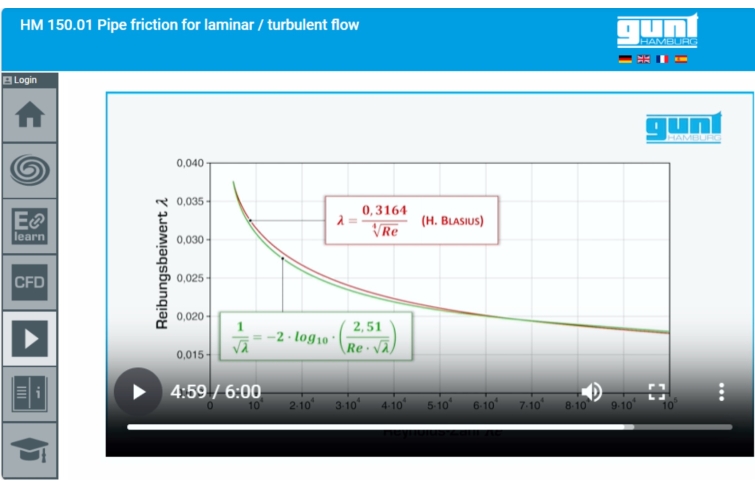

Le nombre de Reynolds et le coefficient de frottement du tuyau sont déterminés à partir du débit et de la perte de charge.
Tandis que dans le cas d'un écoulement turbulent la tuyauterie est alimentée directement en eau, c'est un tuyau fixé sur le trop-plein qui fournit la prépression constante requise pour l'écoulement laminaire.
Le débit peut être ajusté au moyen de soupapes.
Dans le cas de l'écoulement laminaire, les pressions sont enregistrées par un manomètre à double tubes.
Pour l'écoulement turbulent, la pression est relevée sur un manomètre à aiguille.

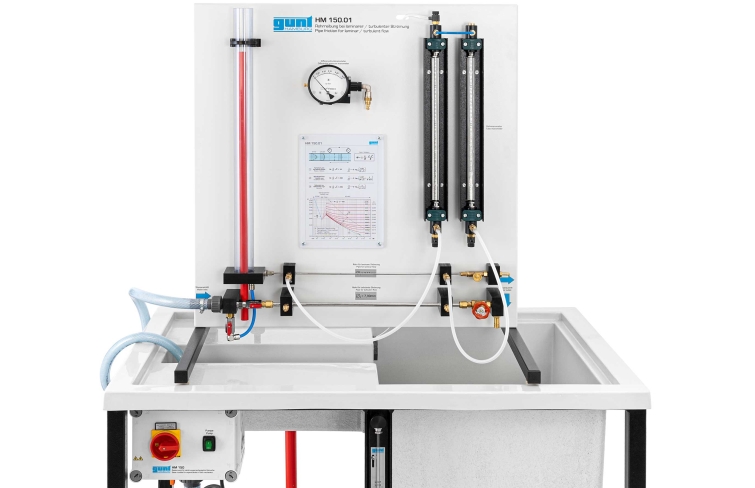

L'appareil d'essai est positionné aisément et en toute sécurité, sur le plan de travail du module de base HM 150.
L'alimentation en eau et la mesure du débit se font au moyen du HM 150.
L'appareil d'essai peut être également utilisé sur le réseau du laboratoire.

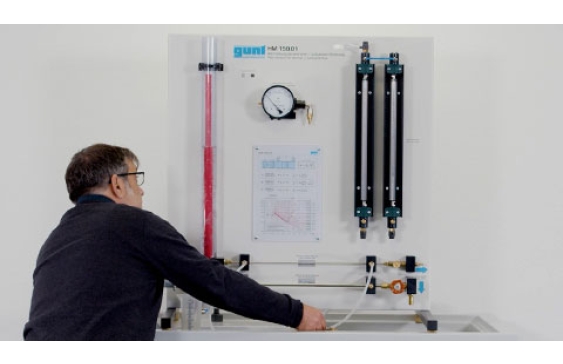

La documentation didactique bien structurée expose les principes de base et guide l´étudiant dans la réalisation des essais.
d\fs16\lang1036 Lors de l'écoulement dans des tuyauteries, le frottement interne et le frottement entre le fluide et les parois entraînent des pertes de charge.
Pour le calcul des pertes de charge, on a besoin du coefficient de frottement du tuyau, nombre caractéristique sans dimension.
La détermination du coefficient de frottement du tuyau s'effectue à l'aide du nombre de Reynolds, qui décrit le rapport entre les forces d'inertie et les forces de frottement.
Le HM 150.01 permet d'étudier la relation qui existe entre la perte de charge suite au frottement du fluide et la vitesse d'écoulement dans le tuyau.
Et l'on détermine en plus le coefficient de frottement du tuyau.
L'appareil d´ essai comprend une section de tuyau de faible diamètre dans laquelle on produit un écoulement laminaire ou turbulent.
Le nombre de Reynolds et le coefficient de frottement du tuyau sont déterminés à partir du débit et de la perte de charge.
Tandis que dans le cas d'un écoulement turbulent la tuyauterie est alimentée directement en eau, c'est un tuyau fixé sur le trop-plein qui fournit la prépression constante requise pour l'écoulement laminaire.
Le débit peut être ajusté au moyen de soupapes.
Dans le cas de l'écoulement laminaire, les pressions sont enregistrées par un manomètre à double tubes.
Pour l'écoulement turbulent, la pression est relevée sur un manomètre à aiguille.
L'appareil d'essai est positionné aisément et en toute sécurité, sur le plan de travail du module de base HM 150.
L'alimentation en eau et la mesure du débit se font au moyen du HM 150.
L'appareil d'essai peut être également utilisé sur le réseau du laboratoire.
La documentation didactique bien structurée expose les principes de base et guide l´étudiant dans la réalisation des essais.
Contenu didactique / Essais
- mesures de la perte de charge pour l'écoulement laminaire
- mesures de la perte de charge pour l'écoulement turbulent
- détermination du nombre de Reynolds critique
- détermination du coefficient de frottement du tuyau
- comparaison du coefficient de frottement expérimental du tuyau avec le coefficient de frottement théorique
Les grandes lignes
- Pertes de charge linéaires lors d'un écoulement laminaire et d'un écoulement turbulent
- Détermination du nombre de Reynolds critique
- mesures de la perte de charge pour l'écoulement laminaire
- mesures de la perte de charge pour l'écoulement turbulent
- détermination du nombre de Reynolds critique
- détermination du coefficient de frottement du tuyau
- comparaison du coefficient de frottement expérimental du tuyau avec le coefficient de frottement théorique
Les grandes lignes
- Pertes de charge linéaires lors d'un écoulement laminaire et d'un écoulement turbulent
- Détermination du nombre de Reynolds critique
Caractéristiques techniques
Section de tuyau
- longueur: 400mm
- diamètre intérieur: 3mm
Réservoir: env. 2L
Plages de mesure
- pression différentielle:
- 2x 370mmCA
- 1x 0...0,4bar
Section de tuyau
- longueur: 400mm
- diamètre intérieur: 3mm
Réservoir: env. 2L
Plages de mesure
- pression différentielle:
- 2x 370mmCA
- 1x 0...0,4bar
Informations logistiques
Dimensions et poids
Lxlxh: 850x680x930mm
Poids: env. 23kg
Necessaire au fonctionnement
HM 150 (circuit d'eau fermé) ou raccord d'eau, drain
Liste de livraison
1 appareil d´ essai
1 jeu d´ accessoires
1 documentation didactique
Lxlxh: 850x680x930mm
Poids: env. 23kg
Necessaire au fonctionnement
HM 150 (circuit d'eau fermé) ou raccord d'eau, drain
Liste de livraison
1 appareil d´ essai
1 jeu d´ accessoires
1 documentation didactique
Techniques > Mécanique des fluides > Principe de la dynamique des fluides > Écoulement dans les conduites
Techniques > Mécanique des fluides > Principe de la dynamique des fluides > Principes de base physiques et propriétés des fluides
Techniques > Mécanique des fluides > Principe de la dynamique des fluides > Écoulement dans les conduites
Techniques > Génie des Procédés > Principes de base du génie des procédés > Dynamique des fluides
Formations > CPGE > Mecanique
Formations > STL > Mécanique des fluides
Poids: 23 Kg Delai de livraison estimé : 5 semaines
