Ref: EWTGUHM150.03
HM 150.03 Déversoirs à paroi mince pour HM 150 (Réf. 070.15003)
Mesure du débit dans des canaux ouverts à l'aide de deux déversoirs
Riched20 10.0.19041\viewkind4\uc1
d\fs16\lang1036 Les déversoirs à paroi mince font partie des ouvrages de de contrôle du débit qui permettent de contrôler les écoulements dans un canal. Ils sont souvent utilisés pour déterminer le débit d´ un canal.
Le HM 150.03 comprend deux déversoirs à paroi mince différents.

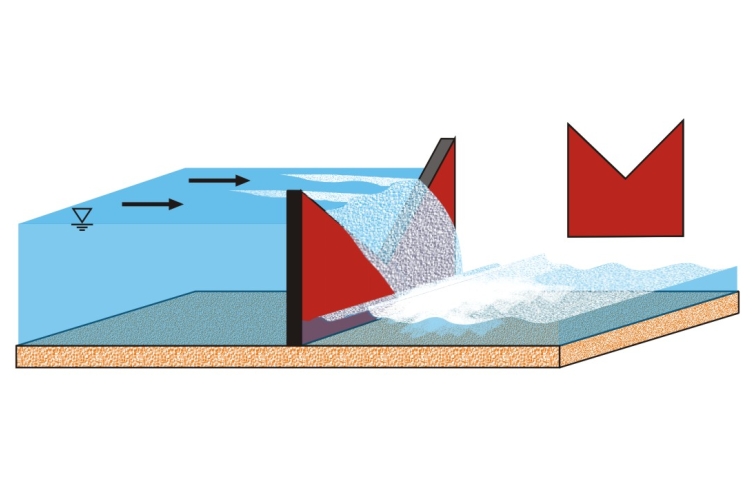

Les deux déversoirs sont des déversoirs de mesure courant avec des orifices définis: sur le déversoir de Thomson, l´ orifice est triangulaire alors que sur celui de Rehbock il est rectangulaire.

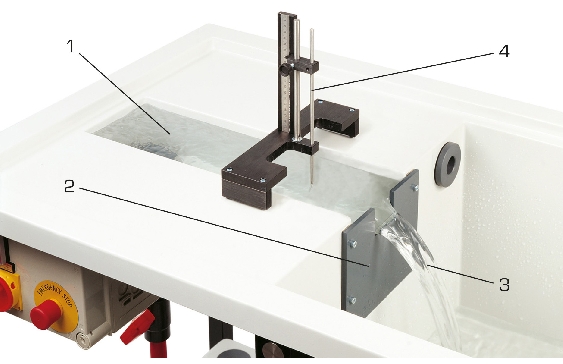

Les déversoirs sont montés et vissés sur le module de base HM 150. Le déversoir est facile et rapide à remplacer.
Le déversoir d´étude est submergé par de l´ eau venant du petit canal d´ essai dans HM 150.
La liste de livraison comprend une jauge à eau permettant d´ enregistrer la hauteur.
Le débit est déterminé à partir de la hauteur et comparé aux valeurs de mesure effectuées avec HM 150.
d\fs16\lang1036 Les déversoirs à paroi mince font partie des ouvrages de de contrôle du débit qui permettent de contrôler les écoulements dans un canal. Ils sont souvent utilisés pour déterminer le débit d´ un canal.
Le HM 150.03 comprend deux déversoirs à paroi mince différents.
Les deux déversoirs sont des déversoirs de mesure courant avec des orifices définis: sur le déversoir de Thomson, l´ orifice est triangulaire alors que sur celui de Rehbock il est rectangulaire.
Les déversoirs sont montés et vissés sur le module de base HM 150. Le déversoir est facile et rapide à remplacer.
Le déversoir d´étude est submergé par de l´ eau venant du petit canal d´ essai dans HM 150.
La liste de livraison comprend une jauge à eau permettant d´ enregistrer la hauteur.
Le débit est déterminé à partir de la hauteur et comparé aux valeurs de mesure effectuées avec HM 150.
Contenu didactique / Essais

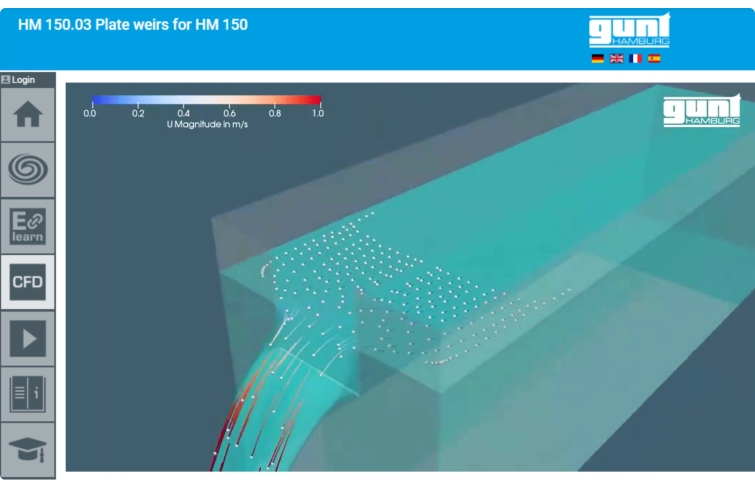

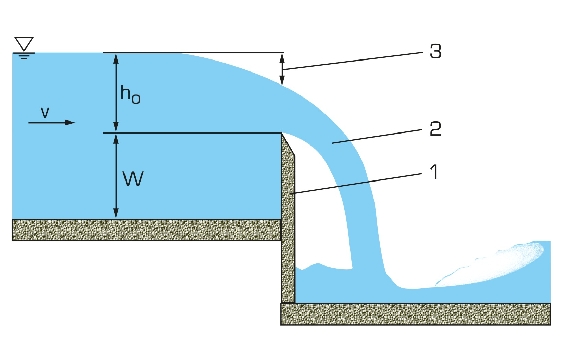

- nappe dénoyée au niveau du déversoir à paroi mince
- déversoirs à paroi mince utilisés comme déversoirs de mesure
d\fi720 détermination du coefficient de débit
comparaison des déversoirs de mesure (Rehbock, Thomson)
d - détermination du débit
- comparaison du débit théorique et du débit mesuré
Les grandes lignes
- Écoulement par des déversoirs à paroi mince
- Déversoirs de mesure typiques: déversoir de Thomson et déversoir de Rehbock
Les caracté ristiques techniques
Déversoirs
- matériau: acier inoxydable
- auto-étanche
- profil rectangulaire
d\fi720 Lxl de la section: 60mm
d profil en V
- angle de la section: 90º
- hauteur de la section: 50mm
Plages de mesure
- hauteur: 0...200mm
- nappe dénoyée au niveau du déversoir à paroi mince
- déversoirs à paroi mince utilisés comme déversoirs de mesure
d\fi720 détermination du coefficient de débit
comparaison des déversoirs de mesure (Rehbock, Thomson)
d - détermination du débit
- comparaison du débit théorique et du débit mesuré
Les grandes lignes
- Écoulement par des déversoirs à paroi mince
- Déversoirs de mesure typiques: déversoir de Thomson et déversoir de Rehbock
Les caracté ristiques techniques
Déversoirs
- matériau: acier inoxydable
- auto-étanche
- profil rectangulaire
d\fi720 Lxl de la section: 60mm
d profil en V
- angle de la section: 90º
- hauteur de la section: 50mm
Plages de mesure
- hauteur: 0...200mm
Informations logistiques
Dimensions et poids Liste de livraison comprend une jauge à eau permettant d´ enregistrer la hauteur.
Le débit est déterminé à partir de la hauteur et comparé aux valeurs de mesure effectuées avec HM 150.
Contenu didactique / Essais
- nappe dénoyée au niveau du déversoir à paroi mince
- déversoirs à paroi mince utilisés comme déversoirs de mesure
d\fi720 détermination du coefficient de débit
comparaison des déversoirs de mesure (Rehbock, Thomson)
d - détermination du débit
- comparaison du débit théorique et du débit mesuré
Les grandes lignes
- Écoulement par des déversoirs à paroi mince
- Déversoirs de mesure typiques: déversoir de Thomson et déversoir de Rehbock
Les caracté ristiques techniques
Déversoirs
- matériau: acier inoxydable
- auto-étanche
- profil rectangulaire
d\fi720 Lxl de la section: 60mm
d profil en V
- angle de la section: 90º
- hauteur de la section: 50mm
Plages de mesure
- hauteur: 0...200mm
Dimensions et poids
Lxlxh: env. 230x190x8mm (déversoir)
Lxlxh: env. 290x190x290mm (jauge à eau)
Poids: env. 4kg (total)
Liste de livraison
2 déversoirs à paroi mince
1 jauge à eau
1 documentation didactique
Le débit est déterminé à partir de la hauteur et comparé aux valeurs de mesure effectuées avec HM 150.
Contenu didactique / Essais
- nappe dénoyée au niveau du déversoir à paroi mince
- déversoirs à paroi mince utilisés comme déversoirs de mesure
d\fi720 détermination du coefficient de débit
comparaison des déversoirs de mesure (Rehbock, Thomson)
d - détermination du débit
- comparaison du débit théorique et du débit mesuré
Les grandes lignes
- Écoulement par des déversoirs à paroi mince
- Déversoirs de mesure typiques: déversoir de Thomson et déversoir de Rehbock
Les caracté ristiques techniques
Déversoirs
- matériau: acier inoxydable
- auto-étanche
- profil rectangulaire
d\fi720 Lxl de la section: 60mm
d profil en V
- angle de la section: 90º
- hauteur de la section: 50mm
Plages de mesure
- hauteur: 0...200mm
Dimensions et poids
Lxlxh: env. 230x190x8mm (déversoir)
Lxlxh: env. 290x190x290mm (jauge à eau)
Poids: env. 4kg (total)
Liste de livraison
2 déversoirs à paroi mince
1 jauge à eau
1 documentation didactique
Delai de livraison estimé : 5 semaines
