Ref: EWTGUHM250.04
HM 250.04 Loi de la continuité (Réf. 070.25004)
Complément nécessaire: HM 250
Dans l´équation de continuité, la relation entre la surface de section traversée et la vitesse de l´écoulement est analysée.
Les principes de base de la mécanique des fluides reposent sur cette loi.

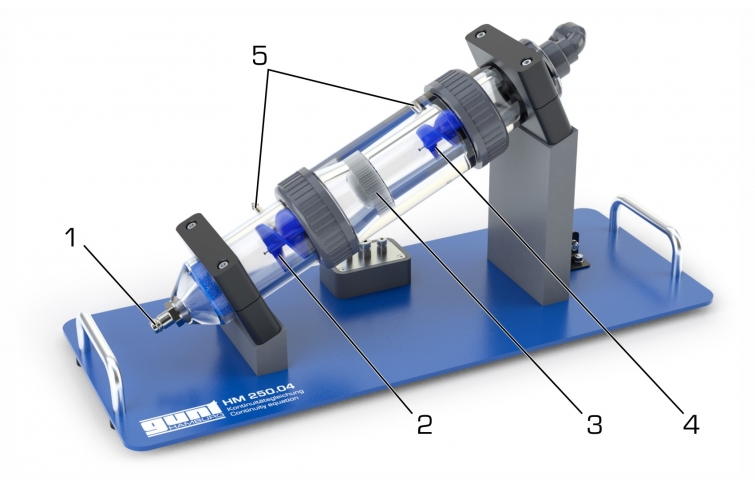

HM 250.04 se compose d´ une section de tuyau transparente avec une modification de la surface de section.
Afin de pouvoir mesurer les vitesses d´écoulement à travers les deux surfaces de section, la section de tuyau contient deux roues à ailettes de même inclinaison.
Dans l´ essai, les roues à ailettes tournent sous l´ effet de l´ eau en écoulement.
La modification de la surface de section de la section de tuyau entraîne une modification de la vitesse d´écoulement.
La vitesse de rotation des roues à ailettes est proportionnelle à la vitesse d´écoulement.
Les vitesses de rotation, et donc les vitesses d´écoulement, sont mesurées par induction.
Étant donné que la géométrie des deux surfaces de section du tube est connue, il est possible d´établir un rapport entre les vitesses de rotation et de le vérifier.
Discussion sur les écarts entre théorie et pratique et mise en évidence des limites de la pratique.
Les roues à ailettes couvrent une grande partie de la surface traversée par l´écoulement, de sorte que les irrégularités de l´écoulement sont largement compensées.
Pendant les essais, un écoulement incompressible est présent en raison de l´ utilisation de l´ eau comme milieu de travail. Il n´ est donc pas nécessaire de tenir compte des changements de densité.
L´ accessoire HM 250.04 est positionné facilement et en toute sécurité sur la surface de travail du module de base HM 250.
La technologie RFID est utilisée pour identifier automatiquement les accessoires, charger le logiciel GUNT approprié et effectuer la configuration automatique du système.

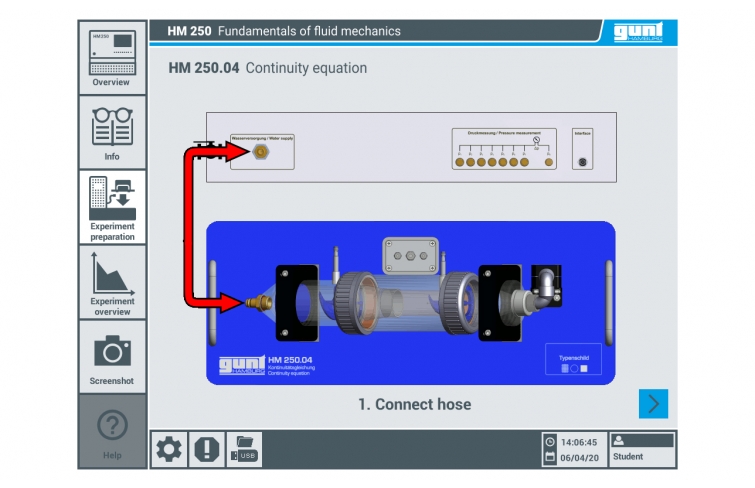

L´ interface utilisateur intuitive guide les tests et affiche les valeurs mesurées sous forme graphique.
L´ alimentation en eau ainsi que l´ ajustage du débit s´ effectuent via le module de base.
La mesure du débit est également effectuée via HM 250.
Les principes de base de la mécanique des fluides reposent sur cette loi.
HM 250.04 se compose d´ une section de tuyau transparente avec une modification de la surface de section.
Afin de pouvoir mesurer les vitesses d´écoulement à travers les deux surfaces de section, la section de tuyau contient deux roues à ailettes de même inclinaison.
Dans l´ essai, les roues à ailettes tournent sous l´ effet de l´ eau en écoulement.
La modification de la surface de section de la section de tuyau entraîne une modification de la vitesse d´écoulement.
La vitesse de rotation des roues à ailettes est proportionnelle à la vitesse d´écoulement.
Les vitesses de rotation, et donc les vitesses d´écoulement, sont mesurées par induction.
Étant donné que la géométrie des deux surfaces de section du tube est connue, il est possible d´établir un rapport entre les vitesses de rotation et de le vérifier.
Discussion sur les écarts entre théorie et pratique et mise en évidence des limites de la pratique.
Les roues à ailettes couvrent une grande partie de la surface traversée par l´écoulement, de sorte que les irrégularités de l´écoulement sont largement compensées.
Pendant les essais, un écoulement incompressible est présent en raison de l´ utilisation de l´ eau comme milieu de travail. Il n´ est donc pas nécessaire de tenir compte des changements de densité.
L´ accessoire HM 250.04 est positionné facilement et en toute sécurité sur la surface de travail du module de base HM 250.
La technologie RFID est utilisée pour identifier automatiquement les accessoires, charger le logiciel GUNT approprié et effectuer la configuration automatique du système.
L´ interface utilisateur intuitive guide les tests et affiche les valeurs mesurées sous forme graphique.
L´ alimentation en eau ainsi que l´ ajustage du débit s´ effectuent via le module de base.
La mesure du débit est également effectuée via HM 250.
Contenu didactique / Essais
- étude de la loi de la continuité
- démonstration de la conservation de la masse
- identification des grandeurs d´ influence
surface de section de passage
le pas des roues à ailettes
frottements de palier
uniformité d´écoulement
logiciel GUNT spécifiquement adapté aux accessoires utilisés
module d´ apprentissage avec principes théoriques de base
description de l´ appareil
préparation aux essais guidés
exécution de cet essai

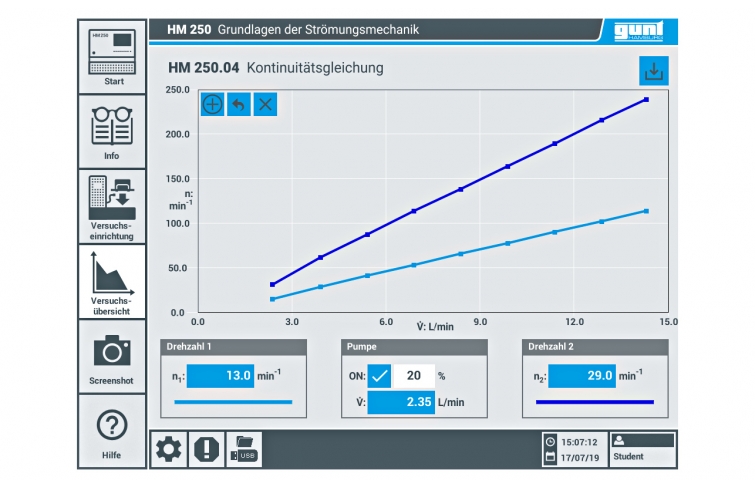

affichage graphique des débits pour différentes sections transversales
transfert de données via USB pour une utilisation externe polyvalente des valeurs mesurées et des captures d´écran, par exemple l´évaluation dans Excel
différents niveaux d´ utilisateurs sélectionnables
Les grandes lignes
- étudier les débits à différentes surfaces de section
- exécution intuitive des essais via l´écran tactile (HMI)
- un routeur WLAN intégré pour l´ exploitation et le contrôle via un dispositif terminal et pour le ''screen mirroring'' sur 10 terminaux maximum: PC, tablette, smartphone
- l´ identification automatique des accessoires grâce à la technologie RFID
- étude de la loi de la continuité
- démonstration de la conservation de la masse
- identification des grandeurs d´ influence
surface de section de passage
le pas des roues à ailettes
frottements de palier
uniformité d´écoulement
logiciel GUNT spécifiquement adapté aux accessoires utilisés
module d´ apprentissage avec principes théoriques de base
description de l´ appareil
préparation aux essais guidés
exécution de cet essai
affichage graphique des débits pour différentes sections transversales
transfert de données via USB pour une utilisation externe polyvalente des valeurs mesurées et des captures d´écran, par exemple l´évaluation dans Excel
différents niveaux d´ utilisateurs sélectionnables
Les grandes lignes
- étudier les débits à différentes surfaces de section
- exécution intuitive des essais via l´écran tactile (HMI)
- un routeur WLAN intégré pour l´ exploitation et le contrôle via un dispositif terminal et pour le ''screen mirroring'' sur 10 terminaux maximum: PC, tablette, smartphone
- l´ identification automatique des accessoires grâce à la technologie RFID
Caractéristiques techniques
Section de tuyau
- entrée: Ø intérieur 56mm
- sortie: Ø intérieur 40mm
Mesure inductive de la vitesse de rotation
- capteur de vitesse de rotation: fréquence de commutation 5000Hz, L 60mm, filetage M8
grande roue à ailettes
- bâton magnétique intégré
- Ø extérieur 54mm
- pas 60mm
- nombre d´ ailettes 2
- section transversale 340mm2
- vitesse d´écoulement jusqu´à environ 0,11m/s
petite roue à ailettes
- bâton magnétique intégré
- Ø extérieur 38mm
- pas 60mm
- nombre d´ ailettes 2
- section transversale 200mm2
- vitesse d´écoulement jusqu´à environ 0,22m/s
Plages de mesure
- plage de mesure indiquée vitesse de rotation: 0...250min-1
- plage de mesure indiquée débit: 0...15L/min
Section de tuyau
- entrée: Ø intérieur 56mm
- sortie: Ø intérieur 40mm
Mesure inductive de la vitesse de rotation
- capteur de vitesse de rotation: fréquence de commutation 5000Hz, L 60mm, filetage M8
grande roue à ailettes
- bâton magnétique intégré
- Ø extérieur 54mm
- pas 60mm
- nombre d´ ailettes 2
- section transversale 340mm2
- vitesse d´écoulement jusqu´à environ 0,11m/s
petite roue à ailettes
- bâton magnétique intégré
- Ø extérieur 38mm
- pas 60mm
- nombre d´ ailettes 2
- section transversale 200mm2
- vitesse d´écoulement jusqu´à environ 0,22m/s
Plages de mesure
- plage de mesure indiquée vitesse de rotation: 0...250min-1
- plage de mesure indiquée débit: 0...15L/min
Informations logistiques
Dimensions et poids
Lxlxh: 650x260x295mm
Poids: env. 6,5kg
Lxlxh: 650x260x295mm
Poids: env. 6,5kg
