HM 365.20 Unité d'alimentation pour pompes à huile HM 365.21... 365.24 (Réf. 070.36520)
Nécessite le module d'entraînement HM 365
Les pompes à huile font partie du groupe des machines réceptrices et fonctionnent selon le principe du refoulement.
Les pompes à huile servent au refoulement de l'huile utilisée pour la lubrification ou le refroidissement dans des machines ou des installations.
L'huile peut aussi servir au transfert de forces dans le domaine hydraulique.
L'unité d´ alimentation HM 365.20 fournit de l'huile comme milieu de travail à différentes pompes à huile (HM 365.21 à HM 365.24).

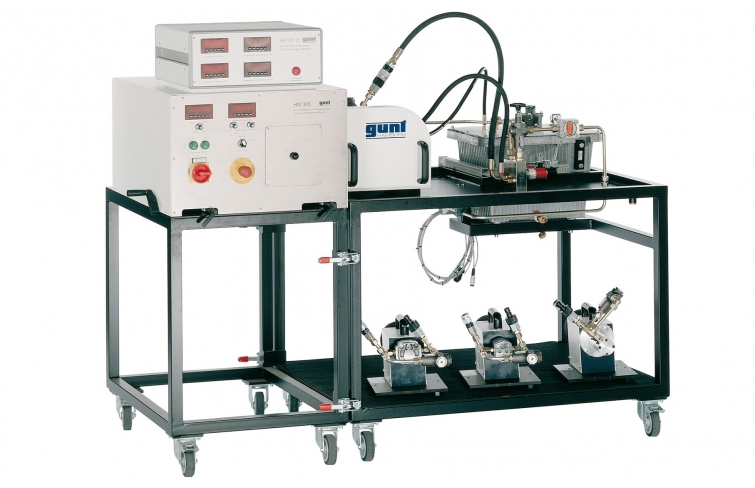

L'entraînement des pompes se fait en association avec le dispositif de freinage et d'entraînement universel HM 365.

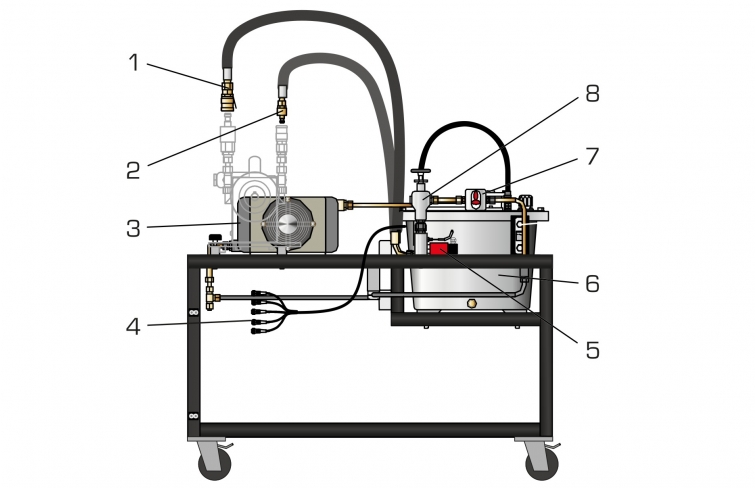

Le banc d´ essai comprend un circuit d'huile fermé avec réservoir d'huile interne.
Les différentes pompes sont positionnées sur la surface de travail et reliées par des flexibles.
Pour assurer l'entraînement, la pompe est reliée au dispositif de freinage et d'entraînement universel HM 365 au moyen d'une courroie.
Pour le refroidissement de l'huile, l'unité d´ alimentation dispose d'un refroidisseur air/huile en circuit fermé.
Le débit est mesuré à l'aide d'un débitmètre à roue ovale.
La température du système de tuyauterie est enregistrée par un capteur de température.
Le banc d'essai est équipé de capteurs de pression pour mesurer les pressions à l'entrée et à la sortie des pompes.
Les valeurs de mesure peuvent être lues sur les affichages numériques de l'unité d´ alimentation.

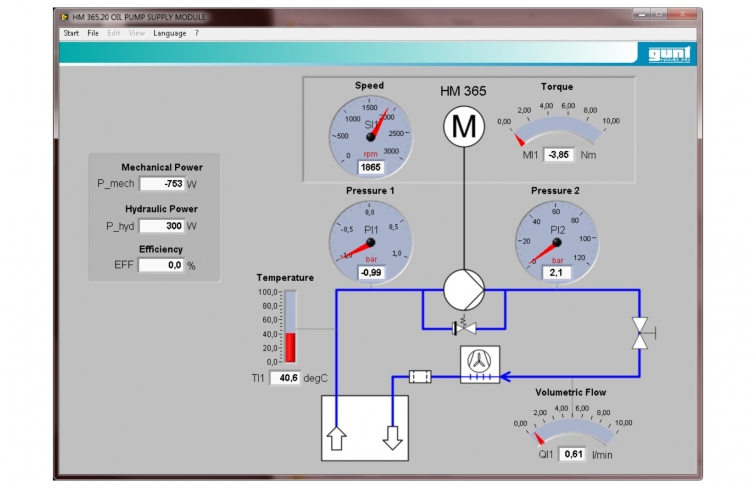

Les valeurs sont transmises vers un PC afin d´ y être évaluées à l´ aide d´ un logiciel fourni.
La transmission des données au PC se fait par une interface USB.
Les pompes à huile servent au refoulement de l'huile utilisée pour la lubrification ou le refroidissement dans des machines ou des installations.
L'huile peut aussi servir au transfert de forces dans le domaine hydraulique.
L'unité d´ alimentation HM 365.20 fournit de l'huile comme milieu de travail à différentes pompes à huile (HM 365.21 à HM 365.24).
L'entraînement des pompes se fait en association avec le dispositif de freinage et d'entraînement universel HM 365.
Le banc d´ essai comprend un circuit d'huile fermé avec réservoir d'huile interne.
Les différentes pompes sont positionnées sur la surface de travail et reliées par des flexibles.
Pour assurer l'entraînement, la pompe est reliée au dispositif de freinage et d'entraînement universel HM 365 au moyen d'une courroie.
Pour le refroidissement de l'huile, l'unité d´ alimentation dispose d'un refroidisseur air/huile en circuit fermé.
Le débit est mesuré à l'aide d'un débitmètre à roue ovale.
La température du système de tuyauterie est enregistrée par un capteur de température.
Le banc d'essai est équipé de capteurs de pression pour mesurer les pressions à l'entrée et à la sortie des pompes.
Les valeurs de mesure peuvent être lues sur les affichages numériques de l'unité d´ alimentation.
Les valeurs sont transmises vers un PC afin d´ y être évaluées à l´ aide d´ un logiciel fourni.
La transmission des données au PC se fait par une interface USB.
Contenu didactique / Essais
Avec le HM 365 et une pompe de la série HM 365.21 - HM 365.24
- enregistrement de caractéristiques de la pompe
- détermination de la puissance requise par la pompe
- détermination de la puissance hydraulique de la pompe
- calcul du rendement de la pompe
- calcul de la caractéristique de l'installation et du point de fonctionnement de la pompe
Les grandes lignes
- Circuit d'huile fermé pour l'alimentation de pompes à huile
- Logiciel GUNT pour l'acquisition des données et la visualisation
- Élément de la série GUNT-FEMLine
Avec le HM 365 et une pompe de la série HM 365.21 - HM 365.24
- enregistrement de caractéristiques de la pompe
- détermination de la puissance requise par la pompe
- détermination de la puissance hydraulique de la pompe
- calcul du rendement de la pompe
- calcul de la caractéristique de l'installation et du point de fonctionnement de la pompe
Les grandes lignes
- Circuit d'huile fermé pour l'alimentation de pompes à huile
- Logiciel GUNT pour l'acquisition des données et la visualisation
- Élément de la série GUNT-FEMLine
Caractéristiques techniques
Réservoir d'huile: 27L
Huile: HLP-ISO 32
Refroidissement d'huile 2...3kW
Plages de mesure
Pression (entrée): -1...+1bar
Pression (sortie): 0...120bar
Température: 0...1000ºC
Débit: 0...10L/min
Réservoir d'huile: 27L
Huile: HLP-ISO 32
Refroidissement d'huile 2...3kW
Plages de mesure
Pression (entrée): -1...+1bar
Pression (sortie): 0...120bar
Température: 0...1000ºC
Débit: 0...10L/min
Informations logistiques
Dimensions et poids
Lxlxh: 1200x850x1300mm
Poids: env. 80kg
Necessaire au fonctionnement
230V, 50/60Hz, 1 phase ou 120V, 60Hz, 1 phase
Liste de livraison
1 unité d´ alimentation
1 appareil d'affichage
1 CD avec logiciel GUNT + câble USB
2 flexibles avec accouplements rapides
1 documentation didactique
Lxlxh: 1200x850x1300mm
Poids: env. 80kg
Necessaire au fonctionnement
230V, 50/60Hz, 1 phase ou 120V, 60Hz, 1 phase
Liste de livraison
1 unité d´ alimentation
1 appareil d'affichage
1 CD avec logiciel GUNT + câble USB
2 flexibles avec accouplements rapides
1 documentation didactique
