IA 120 Principes de base des capteurs industriels (Réf. 058.12000)
Photoélectrique, inductif, capacitif, infrarouge, contact, Reed
Ce kit de travaux pratiques permet l'étude d'une sélection de différents capteurs tels qu'ils se rencontrent souvent dans le secteur de l'automatisation industrielle: cellules photoélectriques, détecteurs de proximité capacitifs et inductifs pour la saisie de déplacements et de positions.

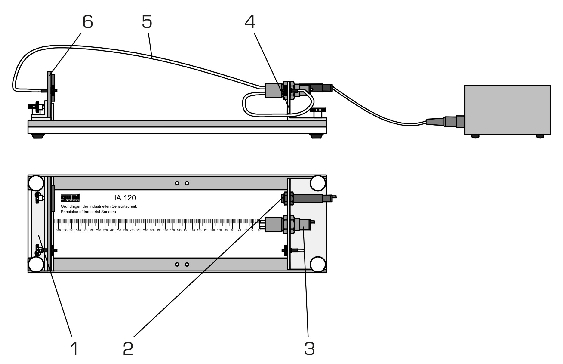

Les capteurs et leurs contre-partenaires sont fixés sur une plaque de base.
La distance de réponse est déterminée par déplacement du support de capteur.
A cet effet, la plaque de base est pourvue d'une règle graduée.
Un appareil d'alimentation indépendant alimente les capteurs et indique l'état de commutation à l'aide de diodes électroluminescentes.
Les capteurs et leurs contre-partenaires sont fixés sur une plaque de base.
La distance de réponse est déterminée par déplacement du support de capteur.
A cet effet, la plaque de base est pourvue d'une règle graduée.
Un appareil d'alimentation indépendant alimente les capteurs et indique l'état de commutation à l'aide de diodes électroluminescentes.
Contenu didactique / Essais
Mode de fonctionnement et utilisation de différents capteurs

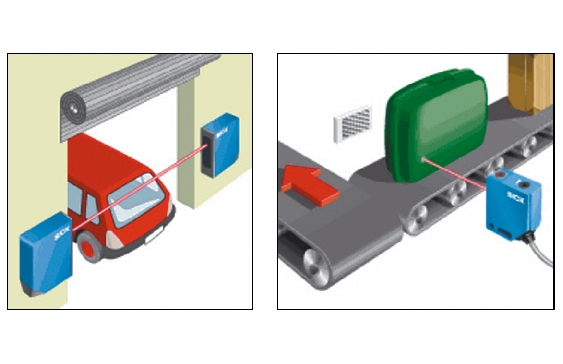

- cellule photoélectrique simple
- cellule photoélectrique à réflexion
- détecteur de proximité inductif
- détecteur de proximité capacitif
- détecteur lumineux à réflexion à infrarouge
- détecteur lumineux à réflexion, lumière rouge

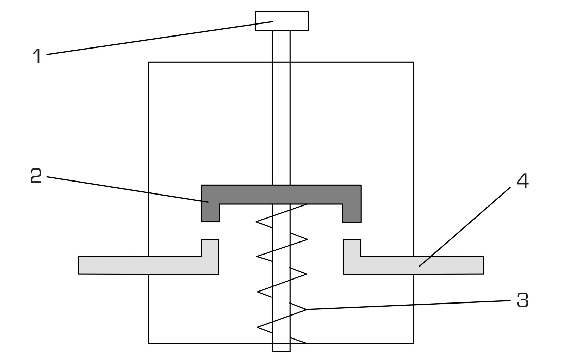

- interrupteur-limiteur
- contact Reed
Les grandes lignes
- connaissance des principaux capteurs: mode de fonctionnement et utilisation
- tous les composants sont protégés dans un solide coffret
Mode de fonctionnement et utilisation de différents capteurs
- cellule photoélectrique simple
- cellule photoélectrique à réflexion
- détecteur de proximité inductif
- détecteur de proximité capacitif
- détecteur lumineux à réflexion à infrarouge
- détecteur lumineux à réflexion, lumière rouge
- interrupteur-limiteur
- contact Reed
Les grandes lignes
- connaissance des principaux capteurs: mode de fonctionnement et utilisation
- tous les composants sont protégés dans un solide coffret
Caractéristiques techniques
Plaques de mesure Lxl: 145x70mm
- tôle d'aluminium: t=2mm, lisse, noire
- tôle d'acier: t=2mm, structurée, noire mate
- tôle d'acier: t=2mm, lisse, argentée
- plaque de Plexiglas: t=5mm, transparente
- plaque en matière plastique: t=5mm, lisse, blanche
Micromètre incorporé: 0...25mm
Capteurs
- cellule photoélectrique à réflexion: pnp, commutation sombre
- amplificateur à fibres optiques: pnp, commutation sombre
- détecteur lumineux à réflexion: pnp, commutation claire, 5...150mm
- détecteur lumineux: pnp, commutation claire
- détecteur de proximité inductif: pnp, contact à fermeture
- détecteur de proximité capacitif: contact à fermeture, 1...8mm
- interrupteur-limiteur: 1 contact à fermeture, 1 contact à ouverture
- contact Reed: distance de commutation: 5mm, max. 1W pour 24V
Alimentation
- tension de sortie: 3...12VCC, étagée
- courant de sortie: 1000mA
230V, 50Hz, 1 phase
Plaques de mesure Lxl: 145x70mm
- tôle d'aluminium: t=2mm, lisse, noire
- tôle d'acier: t=2mm, structurée, noire mate
- tôle d'acier: t=2mm, lisse, argentée
- plaque de Plexiglas: t=5mm, transparente
- plaque en matière plastique: t=5mm, lisse, blanche
Micromètre incorporé: 0...25mm
Capteurs
- cellule photoélectrique à réflexion: pnp, commutation sombre
- amplificateur à fibres optiques: pnp, commutation sombre
- détecteur lumineux à réflexion: pnp, commutation claire, 5...150mm
- détecteur lumineux: pnp, commutation claire
- détecteur de proximité inductif: pnp, contact à fermeture
- détecteur de proximité capacitif: contact à fermeture, 1...8mm
- interrupteur-limiteur: 1 contact à fermeture, 1 contact à ouverture
- contact Reed: distance de commutation: 5mm, max. 1W pour 24V
Alimentation
- tension de sortie: 3...12VCC, étagée
- courant de sortie: 1000mA
230V, 50Hz, 1 phase
Informations logistiques
Dimensions et poids
Lxlxh: 510x410x200mm (coffret)
Lxlxh: 460x150x27mm (plaque de base)
Lxlxh: 160x85x140mm (alimentation des capteurs)
Poids: env. 14kg
Liste de livraison
1 montage expérimental, complet
1 coffret de rangement doublé de mousse synthétique
1 documentation didactique
Lxlxh: 510x410x200mm (coffret)
Lxlxh: 460x150x27mm (plaque de base)
Lxlxh: 160x85x140mm (alimentation des capteurs)
Poids: env. 14kg
Liste de livraison
1 montage expérimental, complet
1 coffret de rangement doublé de mousse synthétique
1 documentation didactique
Techniques > Maintenance - Productique > Régulation > Etudes des capteurs
Techniques > Régulation > Etudes des capteurs
Techniques > Automatismes > Etudes des capteurs
Formations > BTS MS > Systèmes de production
Poids: 14 Kg Delai de livraison estimé : 16 semaines
