Ref: EWTGUPT105
PT 105 Métrologie dimensionnelle, 10 arbres (Réf. 052.10500)
avec pied à coulisse, pied à coulisse profondeur, micromètre ext., cale étalon, calibre filetage
Riched20 10.0.19041\viewkind4\uc1
d\fs16\lang1036 La mé trologie dimensionnelle est un aspect essentiel de l´ inspection de la qualité au cours de la formation pratique de tous les mé tiers de la mé tallurgie.
Le projet d´ apprentissage GUNT-DigiSkills 2 propose plusieurs kits de travaux pratiques qui permettent d´ enseigner des connaissances de base à approfondies dans la mé trologie dimensionnelle.
Le PT 105 permet d´ enseigner les principes de base de la mé trologie dimensionnelle dans la formation.
L´ accent est mis sur la mesure des diamè tres exté rieurs et des filetages.
Le kit de travaux pratiques comprend dix arbres à contrô ler.
Leurs dimensions diffè rent et elles sont pourvues d´ un marquage individuel.
Le sché ma principal permet de contrô ler les dimensions sé lectionné es des arbres.
Sept des dix objets contrô lé s pré sentent des dé viations, de sorte qu´ ils sont identifié s comme des rejets dans le cadre de leur contrô le.

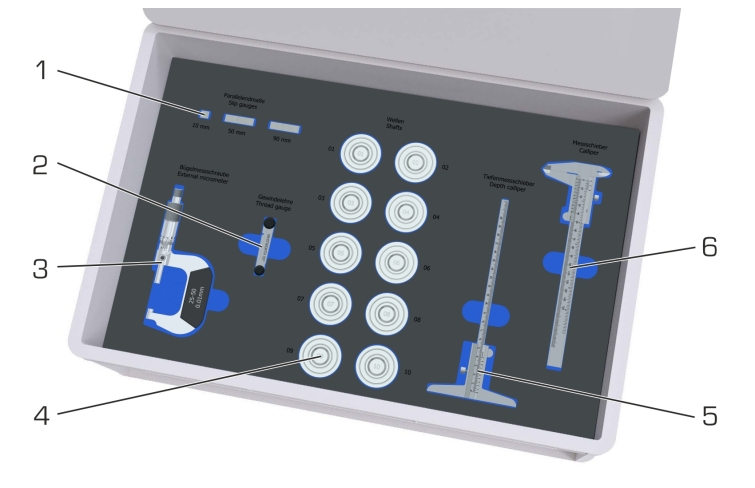

Quatre piè ces d´é quipement diffé rentes de contrô le et de gabariage sont contenus dans la liste de livraison pour effectuer les mesures: un pied à coulisse, un pied à coulisse de profondeur, un micromè tre exté rieur et un calibre de filetage.
Par ailleurs, 3 cales é talon sont disponibles pour l´é talonnage d´ instruments de mesure.
Le kit de travaux pratiques comprend du maté riel didactique multimé dia complet disponible gratuitement dans le GUNT Media Center.

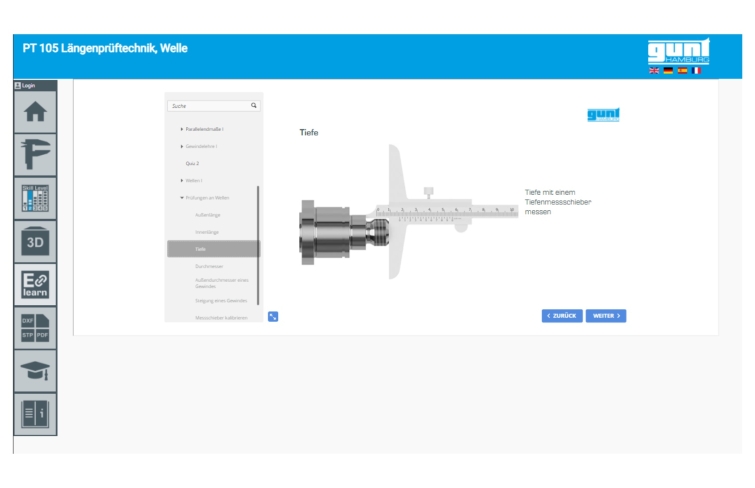

Le cours d´ apprentissage en ligne pré sente de maniè re dé taillé e les principes de base et le dé roulement de ce contrô le à l´ aide d´ animations correspondantes.
La notice est é galement contenue sous forme numé rique dans le cours d´ apprentissage en ligne.
Des sché mas avec les ré fé rences nominales sont mis à disposition pour remplir les feuilles de travail numé riques pré paré es.
Ainsi, il est possible de dé velopper des contenus didactiques traditionnels, ainsi que des compé tences numé riques.
Toutes les piè ces sont disposé es de maniè re claire, et proté gé es dans un systè me de rangement avec mousse de protection.
d\fs16\lang1036 La mé trologie dimensionnelle est un aspect essentiel de l´ inspection de la qualité au cours de la formation pratique de tous les mé tiers de la mé tallurgie.
Le projet d´ apprentissage GUNT-DigiSkills 2 propose plusieurs kits de travaux pratiques qui permettent d´ enseigner des connaissances de base à approfondies dans la mé trologie dimensionnelle.
Le PT 105 permet d´ enseigner les principes de base de la mé trologie dimensionnelle dans la formation.
L´ accent est mis sur la mesure des diamè tres exté rieurs et des filetages.
Le kit de travaux pratiques comprend dix arbres à contrô ler.
Leurs dimensions diffè rent et elles sont pourvues d´ un marquage individuel.
Le sché ma principal permet de contrô ler les dimensions sé lectionné es des arbres.
Sept des dix objets contrô lé s pré sentent des dé viations, de sorte qu´ ils sont identifié s comme des rejets dans le cadre de leur contrô le.
Quatre piè ces d´é quipement diffé rentes de contrô le et de gabariage sont contenus dans la liste de livraison pour effectuer les mesures: un pied à coulisse, un pied à coulisse de profondeur, un micromè tre exté rieur et un calibre de filetage.
Par ailleurs, 3 cales é talon sont disponibles pour l´é talonnage d´ instruments de mesure.
Le kit de travaux pratiques comprend du maté riel didactique multimé dia complet disponible gratuitement dans le GUNT Media Center.
Le cours d´ apprentissage en ligne pré sente de maniè re dé taillé e les principes de base et le dé roulement de ce contrô le à l´ aide d´ animations correspondantes.
La notice est é galement contenue sous forme numé rique dans le cours d´ apprentissage en ligne.
Des sché mas avec les ré fé rences nominales sont mis à disposition pour remplir les feuilles de travail numé riques pré paré es.
Ainsi, il est possible de dé velopper des contenus didactiques traditionnels, ainsi que des compé tences numé riques.
Toutes les piè ces sont disposé es de maniè re claire, et proté gé es dans un systè me de rangement avec mousse de protection.
Contenu didactique / Essais
- principes de base de la mé trologie: contrô ler / mesurer / gabariage
- apprentissage d´é quipement de contrô le fondamentaux
d\fi720 pied à coulisse
pied à coulisse de profondeur
micromè tre exté rieur
calibre de filetage
cale é talon
d - mesure de longueurs, de profondeurs et de diamè tres donné s
- contrô le des dimensions avec cales é talons

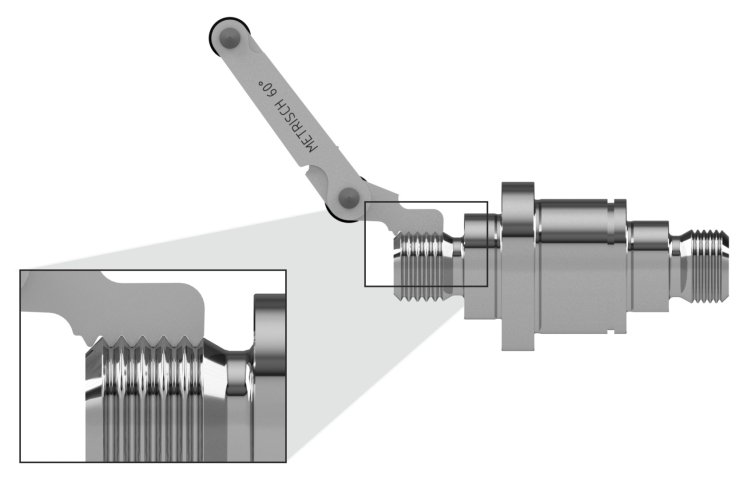

- comparaison du filetage avec un calibre
- é tablissement d´ un compte-rendu de mesure
- é valuation de dé viations de mesure
- apprentissage des tolé rances gé né rales selon ISO 2768-1
- dé tection d´ erreurs typiques
d\fi720 erreurs systé matiques
erreurs alé atoires
d - dé veloppement de compé tences numé riques
d\fi720 recherche et obtention d´ informations sur des ré seaux numé riques
utilisation de supports d´ apprentissage numé riques, dé couverte et utilisation du Web Based Training (WBT)
utilisation des systè mes d´ assistance, de simulation, de diagnostic ou de visualisation,
p. ex. codes QR, outil d´ affichage CAD
d
Les grandes lignes
- 10 arbres comme objets de contrô le et diffé rents é quipements de contrô le
- contrô le: filetages, diamè tres, longueurs, profondeurs
- maté riel didactique multimé dia numé rique en ligne dans le GUNT Media Center:
cours d´ apprentissage en ligne, sché mas, feuilles de travail
- appartient au projet d´ apprentissage GUNT-DigiSkills 2
Les caracté ristiques techniques
Objets de contrô le
- 10 arbres avec des dimensions individuelles
- contrô le des:
d\fi720 longueurs
profondeurs
diamè tres
filetages
d - maté riau: acier inoxydable
É quipement de contrô le
- pied à coulisse: 0...150mm: pré cision de lecture: 0,05mm
- pied à coulisse de profondeur: 0...150mm: pré cision de lecture: 0,05mm
- micromè tre extérieur: 25...50mm: pré cision de lecture: 0,01mm
- 3 cales é talon
d\fi720 valeur nominale: 10mm, 50mm, 90mm
caté gorie de tolé rance 2 selon la norme DIN EN ISO 3650
d - calibre de filetage
d\fi720 filetage mé trique, filetage Whitworth, filetage Whitworth pour tubes
58 feuilles
d
- principes de base de la mé trologie: contrô ler / mesurer / gabariage
- apprentissage d´é quipement de contrô le fondamentaux
d\fi720 pied à coulisse
pied à coulisse de profondeur
micromè tre exté rieur
calibre de filetage
cale é talon
d - mesure de longueurs, de profondeurs et de diamè tres donné s
- contrô le des dimensions avec cales é talons
- comparaison du filetage avec un calibre
- é tablissement d´ un compte-rendu de mesure
- é valuation de dé viations de mesure
- apprentissage des tolé rances gé né rales selon ISO 2768-1
- dé tection d´ erreurs typiques
d\fi720 erreurs systé matiques
erreurs alé atoires
d - dé veloppement de compé tences numé riques
d\fi720 recherche et obtention d´ informations sur des ré seaux numé riques
utilisation de supports d´ apprentissage numé riques, dé couverte et utilisation du Web Based Training (WBT)
utilisation des systè mes d´ assistance, de simulation, de diagnostic ou de visualisation,
p. ex. codes QR, outil d´ affichage CAD
d
Les grandes lignes
- 10 arbres comme objets de contrô le et diffé rents é quipements de contrô le
- contrô le: filetages, diamè tres, longueurs, profondeurs
- maté riel didactique multimé dia numé rique en ligne dans le GUNT Media Center:
cours d´ apprentissage en ligne, sché mas, feuilles de travail
- appartient au projet d´ apprentissage GUNT-DigiSkills 2
Les caracté ristiques techniques
Objets de contrô le
- 10 arbres avec des dimensions individuelles
- contrô le des:
d\fi720 longueurs
profondeurs
diamè tres
filetages
d - maté riau: acier inoxydable
É quipement de contrô le
- pied à coulisse: 0...150mm: pré cision de lecture: 0,05mm
- pied à coulisse de profondeur: 0...150mm: pré cision de lecture: 0,05mm
- micromè tre extérieur: 25...50mm: pré cision de lecture: 0,01mm
- 3 cales é talon
d\fi720 valeur nominale: 10mm, 50mm, 90mm
caté gorie de tolé rance 2 selon la norme DIN EN ISO 3650
d - calibre de filetage
d\fi720 filetage mé trique, filetage Whitworth, filetage Whitworth pour tubes
58 feuilles
d
Informations logistiques
Dimensions et poids Liste de livraison pour effectuer les mesures: un pied à coulisse, un pied à coulisse de profondeur, un micromè tre exté rieur et un calibre de filetage.
Par ailleurs, 3 cales é talon sont disponibles pour l´é talonnage d´ instruments de mesure.
Le kit de travaux pratiques comprend du maté riel didactique multimé dia complet disponible gratuitement dans le GUNT Media Center.
Le cours d´ apprentissage en ligne pré sente de maniè re dé taillé e les principes de base et le dé roulement de ce contrô le à l´ aide d´ animations correspondantes.
La notice est é galement contenue sous forme numé rique dans le cours d´ apprentissage en ligne.
Des sché mas avec les ré fé rences nominales sont mis à disposition pour remplir les feuilles de travail numé riques pré paré es.
Ainsi, il est possible de dé velopper des contenus didactiques traditionnels, ainsi que des compé tences numé riques.
Toutes les piè ces sont disposé es de maniè re claire, et proté gé es dans un systè me de rangement avec mousse de protection.
Contenu didactique / Essais
- principes de base de la mé trologie: contrô ler / mesurer / gabariage
- apprentissage d´é quipement de contrô le fondamentaux
d\fi720 pied à coulisse
pied à coulisse de profondeur
micromè tre exté rieur
calibre de filetage
cale é talon
d - mesure de longueurs, de profondeurs et de diamè tres donné s
- contrô le des dimensions avec cales é talons
- comparaison du filetage avec un calibre
- é tablissement d´ un compte-rendu de mesure
- é valuation de dé viations de mesure
- apprentissage des tolé rances gé né rales selon ISO 2768-1
- dé tection d´ erreurs typiques
d\fi720 erreurs systé matiques
erreurs alé atoires
d - dé veloppement de compé tences numé riques
d\fi720 recherche et obtention d´ informations sur des ré seaux numé riques
utilisation de supports d´ apprentissage numé riques, dé couverte et utilisation du Web Based Training (WBT)
utilisation des systè mes d´ assistance, de simulation, de diagnostic ou de visualisation,
p. ex. codes QR, outil d´ affichage CAD
d
Les grandes lignes
- 10 arbres comme objets de contrô le et diffé rents é quipements de contrô le
- contrô le: filetages, diamè tres, longueurs, profondeurs
- maté riel didactique multimé dia numé rique en ligne dans le GUNT Media Center:
cours d´ apprentissage en ligne, sché mas, feuilles de travail
- appartient au projet d´ apprentissage GUNT-DigiSkills 2
Les caracté ristiques techniques
Objets de contrô le
- 10 arbres avec des dimensions individuelles
- contrô le des:
d\fi720 longueurs
profondeurs
diamè tres
filetages
d - maté riau: acier inoxydable
É quipement de contrô le
- pied à coulisse: 0...150mm: pré cision de lecture: 0,05mm
- pied à coulisse de profondeur: 0...150mm: pré cision de lecture: 0,05mm
- micromè tre extérieur: 25...50mm: pré cision de lecture: 0,01mm
- 3 cales é talon
d\fi720 valeur nominale: 10mm, 50mm, 90mm
caté gorie de tolé rance 2 selon la norme DIN EN ISO 3650
d - calibre de filetage
d\fi720 filetage mé trique, filetage Whitworth, filetage Whitworth pour tubes
58 feuilles
d
Dimensions et poids
Lxlxh: 600x400x185mm (systè me de rangement)
Poids: env. 8,5kg
Né cessaire pour le fonctionnement
navigateur et connexion Internet
Liste de livraison
10 objets de contrô le
1 jeu d´é quipement de contrô le
1 accè s en ligne au GUNT Media Center avec documentation didactique
Par ailleurs, 3 cales é talon sont disponibles pour l´é talonnage d´ instruments de mesure.
Le kit de travaux pratiques comprend du maté riel didactique multimé dia complet disponible gratuitement dans le GUNT Media Center.
Le cours d´ apprentissage en ligne pré sente de maniè re dé taillé e les principes de base et le dé roulement de ce contrô le à l´ aide d´ animations correspondantes.
La notice est é galement contenue sous forme numé rique dans le cours d´ apprentissage en ligne.
Des sché mas avec les ré fé rences nominales sont mis à disposition pour remplir les feuilles de travail numé riques pré paré es.
Ainsi, il est possible de dé velopper des contenus didactiques traditionnels, ainsi que des compé tences numé riques.
Toutes les piè ces sont disposé es de maniè re claire, et proté gé es dans un systè me de rangement avec mousse de protection.
Contenu didactique / Essais
- principes de base de la mé trologie: contrô ler / mesurer / gabariage
- apprentissage d´é quipement de contrô le fondamentaux
d\fi720 pied à coulisse
pied à coulisse de profondeur
micromè tre exté rieur
calibre de filetage
cale é talon
d - mesure de longueurs, de profondeurs et de diamè tres donné s
- contrô le des dimensions avec cales é talons
- comparaison du filetage avec un calibre
- é tablissement d´ un compte-rendu de mesure
- é valuation de dé viations de mesure
- apprentissage des tolé rances gé né rales selon ISO 2768-1
- dé tection d´ erreurs typiques
d\fi720 erreurs systé matiques
erreurs alé atoires
d - dé veloppement de compé tences numé riques
d\fi720 recherche et obtention d´ informations sur des ré seaux numé riques
utilisation de supports d´ apprentissage numé riques, dé couverte et utilisation du Web Based Training (WBT)
utilisation des systè mes d´ assistance, de simulation, de diagnostic ou de visualisation,
p. ex. codes QR, outil d´ affichage CAD
d
Les grandes lignes
- 10 arbres comme objets de contrô le et diffé rents é quipements de contrô le
- contrô le: filetages, diamè tres, longueurs, profondeurs
- maté riel didactique multimé dia numé rique en ligne dans le GUNT Media Center:
cours d´ apprentissage en ligne, sché mas, feuilles de travail
- appartient au projet d´ apprentissage GUNT-DigiSkills 2
Les caracté ristiques techniques
Objets de contrô le
- 10 arbres avec des dimensions individuelles
- contrô le des:
d\fi720 longueurs
profondeurs
diamè tres
filetages
d - maté riau: acier inoxydable
É quipement de contrô le
- pied à coulisse: 0...150mm: pré cision de lecture: 0,05mm
- pied à coulisse de profondeur: 0...150mm: pré cision de lecture: 0,05mm
- micromè tre extérieur: 25...50mm: pré cision de lecture: 0,01mm
- 3 cales é talon
d\fi720 valeur nominale: 10mm, 50mm, 90mm
caté gorie de tolé rance 2 selon la norme DIN EN ISO 3650
d - calibre de filetage
d\fi720 filetage mé trique, filetage Whitworth, filetage Whitworth pour tubes
58 feuilles
d
Dimensions et poids
Lxlxh: 600x400x185mm (systè me de rangement)
Poids: env. 8,5kg
Né cessaire pour le fonctionnement
navigateur et connexion Internet
Liste de livraison
10 objets de contrô le
1 jeu d´é quipement de contrô le
1 accè s en ligne au GUNT Media Center avec documentation didactique
Poids: 8.5 Kg Delai de livraison estimé : 16 semaines
