Ref: EWTGURT020

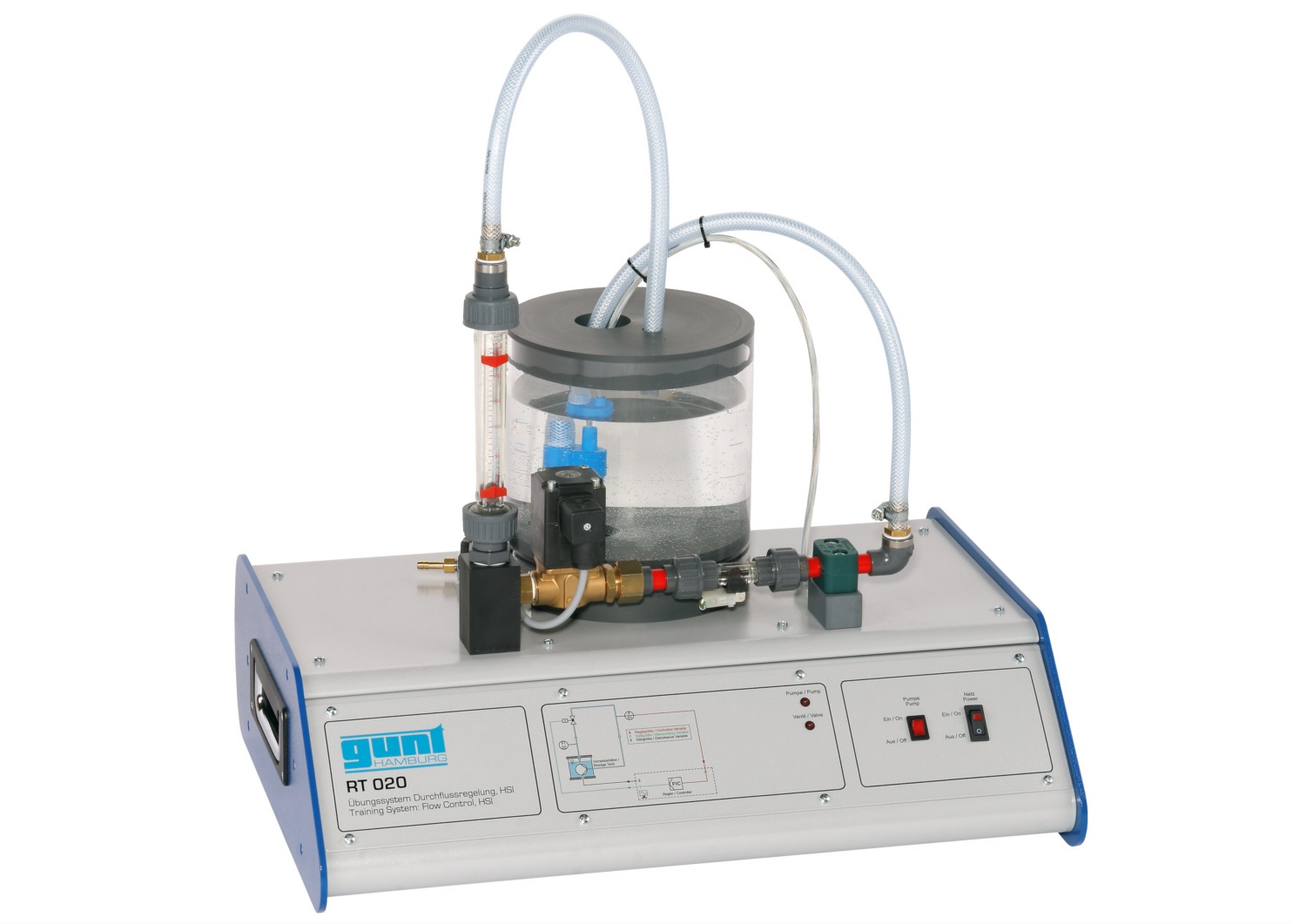

RT 020 Système de TP en régulation de débit, HSI (Réf. 080.02000)
Ensemble complet : Appareil d'essai + Logiciel + Documentation pédagogique + Câble USB
Le RT 020 propose des essais de base sur un système réglé de débit.

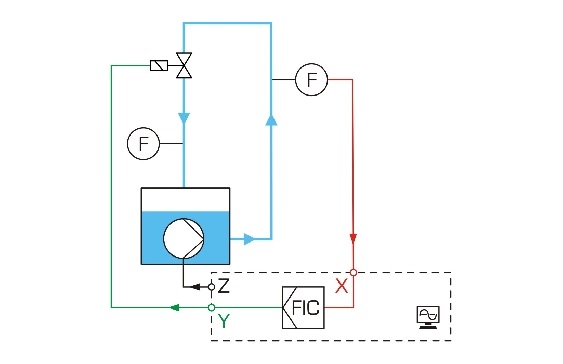

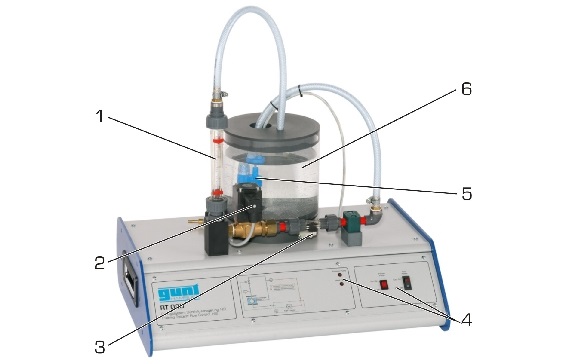

Une conduite avec écoulement traversant sert de système réglé.
Le débit dans la conduite représente la grandeur réglée, qui est mesurée par un élément de mesure, en l´ occurrence un capteur de débit à turbine.
Le signal de sortie du capteur est transmis au régulateur logiciel.
Le signal de sortie du régulateur influence l´ actionneur, qui est ici l´électrovanne proportionnelle.
La position de la vanne modifie le débit dans la conduite.
Afin d´étudier l´ influence de grandeurs perturbatrices, il est possible, au moyen du logiciel, de modifier la vitesse de rotation de la pompe et donc la puissance de refoulement.

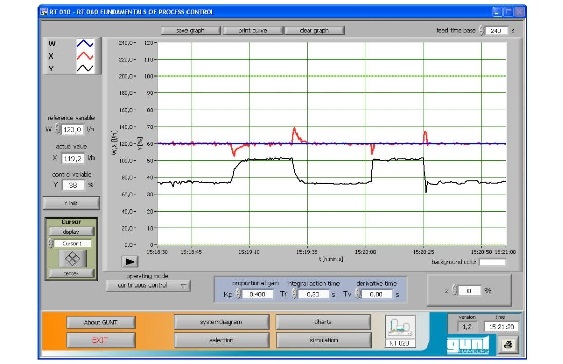

Le comportement de régulation est affiché directement sous la forme d´ intervalles de temps.
Le débit peut être observé à tout moment directement sur un rotamètre se trouvant dans la conduite.
Reposant sur une intégration matériel/logiciel (HSI), le logiciel GUNT puissant est un élément central de la série d´ appareils.
La connexion entre l´ appareil d´ essai et le PC est assurée par une interface USB (PC externe requis).
L´ effet de modifications sur le comportement du système peut être étudié rapidement et facilement à l´ aide du logiciel.
Un programmateur intégré permet de définir des grandeurs de référence et des intervalles de temps pour réaliser des courbes de grandeurs de référence.
D´ autres questions relatives à la technique de régulation peuvent être traitées à l´ aide de simulations logicielles pour des systèmes réglés jusqu´ au second ordre.
Le fait de combiner un système réglé réel très parlant et des simulations d´ autres systèmes réglés, dans la série d´ appareils RT 010 - RT 060, facilite la compréhension.
La préparation des essais ainsi que les simulations logicielles peuvent être effectuées dans le cadre de l´ apprentissage à distance.
L´ observation des essais est possible sur le réseau local, sur un nombre illimité de postes de travail.
Une conduite avec écoulement traversant sert de système réglé.
Le débit dans la conduite représente la grandeur réglée, qui est mesurée par un élément de mesure, en l´ occurrence un capteur de débit à turbine.
Le signal de sortie du capteur est transmis au régulateur logiciel.
Le signal de sortie du régulateur influence l´ actionneur, qui est ici l´électrovanne proportionnelle.
La position de la vanne modifie le débit dans la conduite.
Afin d´étudier l´ influence de grandeurs perturbatrices, il est possible, au moyen du logiciel, de modifier la vitesse de rotation de la pompe et donc la puissance de refoulement.
Le comportement de régulation est affiché directement sous la forme d´ intervalles de temps.
Le débit peut être observé à tout moment directement sur un rotamètre se trouvant dans la conduite.
Reposant sur une intégration matériel/logiciel (HSI), le logiciel GUNT puissant est un élément central de la série d´ appareils.
La connexion entre l´ appareil d´ essai et le PC est assurée par une interface USB (PC externe requis).
L´ effet de modifications sur le comportement du système peut être étudié rapidement et facilement à l´ aide du logiciel.
Un programmateur intégré permet de définir des grandeurs de référence et des intervalles de temps pour réaliser des courbes de grandeurs de référence.
D´ autres questions relatives à la technique de régulation peuvent être traitées à l´ aide de simulations logicielles pour des systèmes réglés jusqu´ au second ordre.
Le fait de combiner un système réglé réel très parlant et des simulations d´ autres systèmes réglés, dans la série d´ appareils RT 010 - RT 060, facilite la compréhension.
La préparation des essais ainsi que les simulations logicielles peuvent être effectuées dans le cadre de l´ apprentissage à distance.
L´ observation des essais est possible sur le réseau local, sur un nombre illimité de postes de travail.
Contenu didactique / Essais
:
- illustration des fondements de la technique de régulation par le biais d´ un système réglé de niveau
- circuit de régulation ouvert
- système réglé sans compensation
- effets de différents types de régulateurs sur le comportement de le circuit de régulation fermé
- optimisation du régulateur par le biais d´ une modification des paramètres de régulateur: Kp, Tn, Tv
- enregistrement des réponses à un échelon en cas de: échelon de grandeur réglante, de grandeur de référence et de grandeur perturbatrice
- limitation de la grandeur réglante et effet sur la régulation
- influence des grandeurs perturbatrices
- simulation logicielle de différents systèmes réglés (P, I, PT1, PT2)
- comparaison de différents paramètres de système réglé
- logiciel GUNT spécifique pour toute la série d´ appareils
- régulateur: manuel non réglé, continu, deux ou trois points
- programmateur pour courbes de grandeurs de référence propres
- conception de régulateurs de grandeurs perturbatrices
- enregistrement d´ intervalles de temps
- apprentissage à distance: simulation logicielle sur un nombre de postes de travail illimité
Les grandes lignes:
- illustration des relations fondamentales de la technique de régulation par le biais: régulation de débit
- régulateur logiciel configurable et paramétrable avec des fonctions étendues
- préparation des essais et simulation logicielle pour l´ apprentissage à distance
- suivi et évaluation des essais possibles sur le réseau local
Caracteristiques techniques:
Réservoir de stockage: env. 3000mL
Pompe à vitesse régulée
- puissance absorbée: 18W
- débit de refoulement max.: 8L/min
- hauteur de refoulement max.: 6m
Vanne proportionnelle: Kvs: 0,7m3/h
Régulateur logiciel configurable et paramétrable comme régulateur P, PI, PID et régulateur tout ou rien
Plages de mesure
débit: 20...250L/h (rotamètre)
débit: 0,5...3L/min (capteur de débit à turbine)
230V, 50Hz, 1 phase
Pompe
- puissance absorbée: 18W
- débit de refoulement max.: 8L/min
- hauteur de refoulement max.: 6m
Rotamètre: 20...250L/h
Vanne proportionnelle: Kvs: 0,7m³/h
Capteur de débit: 0,5...3L/min
Régulateur logiciel configurable comme P, PI, PID et régulateur tout ou rien
Logiciel
- schéma de processus avec sélection du type de régulateur (manuel, régulateur continu, régulateur deux points ou trois points, programmateur)
- variations dans le temps
- fonction de simulation
- introduction d'une grandeur perturbatrice
230V, 50Hz, 1 phase
- illustration des fondements de la technique de régulation par le biais d´ un système réglé de niveau
- circuit de régulation ouvert
- système réglé sans compensation
- effets de différents types de régulateurs sur le comportement de le circuit de régulation fermé
- optimisation du régulateur par le biais d´ une modification des paramètres de régulateur: Kp, Tn, Tv
- enregistrement des réponses à un échelon en cas de: échelon de grandeur réglante, de grandeur de référence et de grandeur perturbatrice
- limitation de la grandeur réglante et effet sur la régulation
- influence des grandeurs perturbatrices
- simulation logicielle de différents systèmes réglés (P, I, PT1, PT2)
- comparaison de différents paramètres de système réglé
- logiciel GUNT spécifique pour toute la série d´ appareils
- régulateur: manuel non réglé, continu, deux ou trois points
- programmateur pour courbes de grandeurs de référence propres
- conception de régulateurs de grandeurs perturbatrices
- enregistrement d´ intervalles de temps
- apprentissage à distance: simulation logicielle sur un nombre de postes de travail illimité
Les grandes lignes:
- illustration des relations fondamentales de la technique de régulation par le biais: régulation de débit
- régulateur logiciel configurable et paramétrable avec des fonctions étendues
- préparation des essais et simulation logicielle pour l´ apprentissage à distance
- suivi et évaluation des essais possibles sur le réseau local
Caracteristiques techniques:
Réservoir de stockage: env. 3000mL
Pompe à vitesse régulée
- puissance absorbée: 18W
- débit de refoulement max.: 8L/min
- hauteur de refoulement max.: 6m
Vanne proportionnelle: Kvs: 0,7m3/h
Régulateur logiciel configurable et paramétrable comme régulateur P, PI, PID et régulateur tout ou rien
Plages de mesure
débit: 20...250L/h (rotamètre)
débit: 0,5...3L/min (capteur de débit à turbine)
230V, 50Hz, 1 phase
Pompe
- puissance absorbée: 18W
- débit de refoulement max.: 8L/min
- hauteur de refoulement max.: 6m
Rotamètre: 20...250L/h
Vanne proportionnelle: Kvs: 0,7m³/h
Capteur de débit: 0,5...3L/min
Régulateur logiciel configurable comme P, PI, PID et régulateur tout ou rien
Logiciel
- schéma de processus avec sélection du type de régulateur (manuel, régulateur continu, régulateur deux points ou trois points, programmateur)
- variations dans le temps
- fonction de simulation
- introduction d'une grandeur perturbatrice
230V, 50Hz, 1 phase
Informations logistiques
Dimensions et poids
Lxlxh: 600x450x600mm
Poids: env. 21kg
Liste de livraison
1 appareil d´ essai
1 logiciel GUNT + câble USB
1 jeu d´ accessoires
1 documentation didactique
Lxlxh: 600x450x600mm
Poids: env. 21kg
Liste de livraison
1 appareil d´ essai
1 logiciel GUNT + câble USB
1 jeu d´ accessoires
1 documentation didactique
Techniques > Maintenance - Productique > Régulation > Bases de la régulation - Systèmes industriels
Techniques > Génie des Procédés > Principes de base du génie des procédés > Bases de la régulation
Techniques > Génie des Procédés > Principes de base du génie des procédés > Bases de la régulation
Techniques > Régulation > Bases de la régulation > Régulation de niveau / débit
Formations > STL > Contrôle et Régulation
Formations > CPGE > Regulation - Asservissement
Poids: 21 Kg Delai de livraison estimé : 5 semaines
