RT 682 Régulation à variables multiples (Niveau, Température) dans réservoir agitateur (Réf.0806820)

réservoir agitateur chauffé avec récupération de la chaleur, régulation couplée de niveau et de temp

Riched20 10.0.19041\viewkind4\uc1

d\fs16\lang1036 Le RT 682 permet d´étudier les situations complexes de la régulation à variables multiples en se fondant sur la pratique.

Le modèle utilisé est une application typique issue du génie des procédés: une réaction chimique déroule dans un réservoir agitateur chauffé.

Les réactifs entrant dans le réservoir agitateur sont préchauffés afin d´ augmenter le rendement énergétique avec les produits sortants.

L´ eau est utilisée comme produit et réactif pour le RT 682.

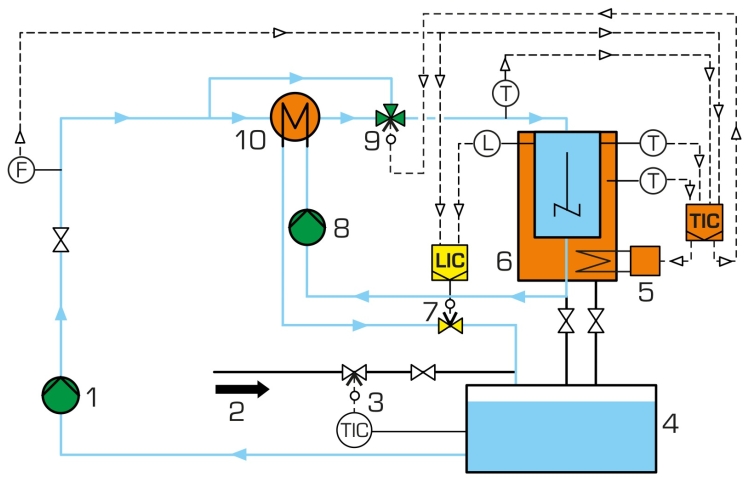

Une pompe refoule le réactif d´ un réservoir collecteur vers le réservoir agitateur via un échangeur de chaleur.

Le réactif est préchauffé à l´ aide d´ un échangeur de chaleur.

Un dispositif de chauffage placé dans le double paroi permet de régler la température du réservoir agitateur.

Une autre pompe refoule le produit chauffé du réservoir agitateur vers le réservoir collecteur via l´échangeur de chaleur.

L´échangeur de chaleur est ponté par une dérivation dans l´ arrivée.

Une vanne motorisée à 3 voies ajuste le rapport entre le débit chauffé dans l´échangeur de chaleur et le débit dans la dérivation.

Il s´ agit d´ un autre moyen de régler la température dans le réservoir agitateur.

Une vanne de régulation modifie le débit dans de l´écoulement et donc le niveau dans le réservoir agitateur.

La température et le niveau sont des grandeurs qui dépendent l´ une de l´ autre, ce qui rend cette régulation à variables multiples complexe.



Deux régulateurs industriels sont disponibles en tant que régulateur de température et régulateur de niveau.

Ils peuvent être configurés et paramétrés à l´ aide du logiciel fourni.

Les régulateurs disposent d´ une interface DP Profibus.

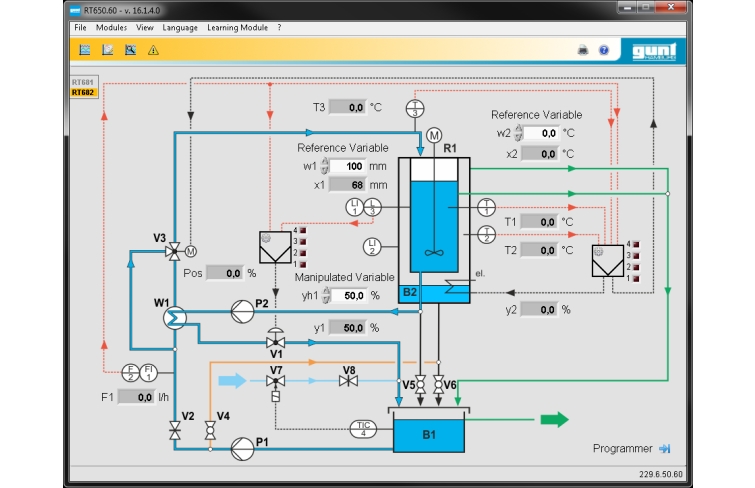

Ces interfaces permettent de contrôler le banc d´ essai via le logiciel disponible en option RT 650.60.

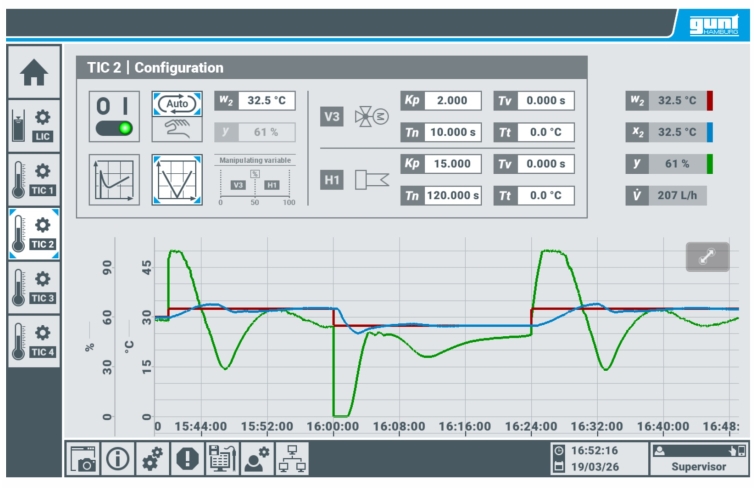

Le logiciel RT 650.60 permet également d´ enregistrer les grandeurs de processus et de paramétrer les régulateurs à partir du PC.

L´ interface DP Profibus permet, en outre, de mettre en réseau plusieurs bancs d´ essai de cette série.



Contenu didactique / Essais


- régulation couplée de niveau et de température

- régulation de niveau avec

-- régulateur PI

-- génération de grandeurs perturbatrices

- régulation de température

-- avec régulateur deux points

-- avec régulateur trois points (split range)

-- avec régulation-limitation (override control)

-- via une vanne motorisée avec signal de retour de position

- enregistrement des réponses à un échelon



Les grandes lignes

- régulation à variables multiples conforme à la pratique: de la régulation de température et de niveau dans un réservoir agitateur

- application typique issue du génie des procédés avec récupération de la chaleur

- 2 régulateurs industriels configurables

- logiciel de conduite de procédés RT 650.60 disponible en option



Caractéristiques techniques


Réservoirs

- réservoir agitateur: 15L

- réservoir collecteur: 70L



2 pompes

- débit de refoulement max.: env. 60L/min

- hauteur de refoulement max.: env. 20m



Surface de l´échangeur de chaleur: env. 0,8m^2^

Puissance du dispositif de chauffage: env. 2kW

Régulateur de température et régulateur de niveau paramétrables comme

- régulateur P, PI ou PID

- régulateur tout ou rien

Plages de mesure:

- débit: 60...640L/h

- température: 0...100ºC

- niveau: 0...1000mm

- degré d´ ouverture de la vanne à 3 voies: 0...100%



Informations logistiques
Dimensions et poids

Lxlxh: 1360x610x1940mm

Poids: env. 162kg



Nécessaire au fonctionnement

230V, 50Hz, 1 phase

Raccord d´ eau: min. 60L/h

Raccord d´ air comprimé pour la vanne de régulation: 3...10bar



Liste de livraison

1 banc d´ essai

1 jeu de câbles

1 jeu de flexibles

1 CD avec logiciel de paramétrage et de configuration des régulateurs

1 documentation didactique



Poids: 162 Kg
Delai de livraison estimé : 16 semaines
