SE 110.47 Méthodes de détermination de la courbe de flexion élastique (Réf. 022.11047)
Ligne de flexion d'une poutre; principe du travail virtuel /analogie de Mohr, Nécessite bâti SE 112
Les poutres sont des éléments importants de la construction mécanique et du bâtiment pouvant se déformer lorsqu´ ils sont soumis à une charge.
Avec une poutre simple, il est possible de prédire ces déformations à l´ aide de différentes méthodes, p. ex. selon le principe du travail virtuel.

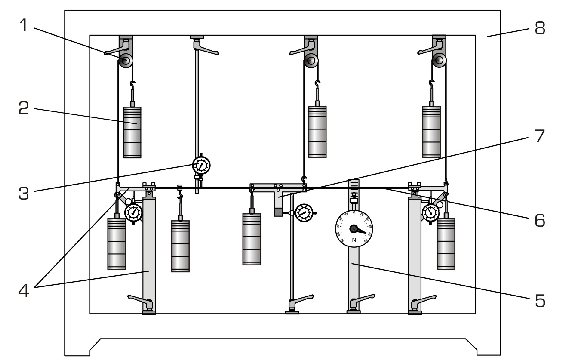

La poutre étudiée dans le SE 110.47 peut être montée de différentes manières.
Deux appuis avec dispositif d´ encastrement et un appui articulé avec dynamomètre à cadran sont disponibles afin de réaliser des systèmes isostatiques ou hyperstatiques.
Les deux appuis avec dispositif d´ encastrement sont pourvus de comparateurs à cadran et peuvent également être utilisés comme appuis articulés.
Ces comparateurs à cadran servent à déterminer l´ angle d´ inclinaison de la poutre sur l´ appui.
Un 3^ème^ comparateur à cadran enregistre le fléchissement de la poutre à l´ endroit défini.
De plus, un dispositif génère un moment de flexion à un endroit défini de la poutre.
Un quatrième comparateur à cadran enregistre l´ angle d´ inclinaison du dispositif.
La poutre est chargée de poids (charge ponctuelle et couple de forces pour générer le moment de flexion).
Le couple d´ encastrement sur les appuis peut être déterminé à l´ aide de poids.
Les pièces d´ essai sont logées de manière claire et protégées dans un système de rangement.
L´ ensemble du montage expérimental est monté dans le bâti SE 112.
Avec une poutre simple, il est possible de prédire ces déformations à l´ aide de différentes méthodes, p. ex. selon le principe du travail virtuel.
La poutre étudiée dans le SE 110.47 peut être montée de différentes manières.
Deux appuis avec dispositif d´ encastrement et un appui articulé avec dynamomètre à cadran sont disponibles afin de réaliser des systèmes isostatiques ou hyperstatiques.
Les deux appuis avec dispositif d´ encastrement sont pourvus de comparateurs à cadran et peuvent également être utilisés comme appuis articulés.
Ces comparateurs à cadran servent à déterminer l´ angle d´ inclinaison de la poutre sur l´ appui.
Un 3^ème^ comparateur à cadran enregistre le fléchissement de la poutre à l´ endroit défini.
De plus, un dispositif génère un moment de flexion à un endroit défini de la poutre.
Un quatrième comparateur à cadran enregistre l´ angle d´ inclinaison du dispositif.
La poutre est chargée de poids (charge ponctuelle et couple de forces pour générer le moment de flexion).
Le couple d´ encastrement sur les appuis peut être déterminé à l´ aide de poids.
Les pièces d´ essai sont logées de manière claire et protégées dans un système de rangement.
L´ ensemble du montage expérimental est monté dans le bâti SE 112.
Contenu didactique / Essais

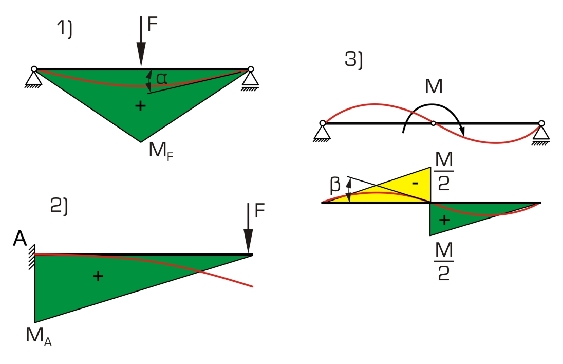

- courbes de flexion élastique pour poutres isostatiques ou hyperstatiques soumises à une charge
- détermination de la courbe de flexion élastique d´ une poutre à l´ aide des méthodes suivantes
-- principe du travail virtuel (calcul)
-- analogie de Mohr (méthode de Mohr concernant le diagramme des moments; approche graphique)
- application du principe de superposition de la mécanique
- détermination des éléments suivants
-- fléchissement maximal de la poutre
-- inclinaison de la poutre
- comparaison entre les valeurs calculées et mesurées pour l´ angle d´ inclinaison et le fléchissement
Les grandes lignes
- comparaison des différentes méthodes de détermination de la courbe de flexion élastique: travail virtuel, analogie de Mohr

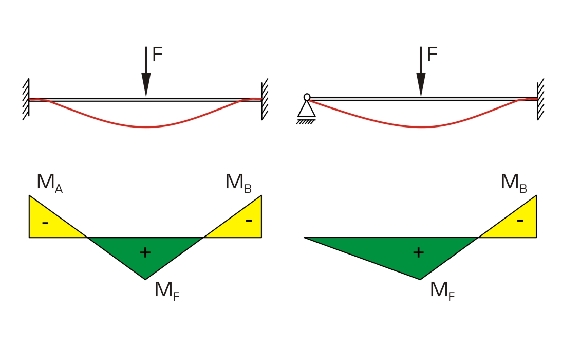

- systèmes isostatiques et hyperstatiques
- conditions de charge possibles: charge ponctuelle ou moment de flexion
- courbes de flexion élastique pour poutres isostatiques ou hyperstatiques soumises à une charge
- détermination de la courbe de flexion élastique d´ une poutre à l´ aide des méthodes suivantes
-- principe du travail virtuel (calcul)
-- analogie de Mohr (méthode de Mohr concernant le diagramme des moments; approche graphique)
- application du principe de superposition de la mécanique
- détermination des éléments suivants
-- fléchissement maximal de la poutre
-- inclinaison de la poutre
- comparaison entre les valeurs calculées et mesurées pour l´ angle d´ inclinaison et le fléchissement
Les grandes lignes
- comparaison des différentes méthodes de détermination de la courbe de flexion élastique: travail virtuel, analogie de Mohr
- systèmes isostatiques et hyperstatiques
- conditions de charge possibles: charge ponctuelle ou moment de flexion
Caractéristiques techniques
Poutre
- longueur: 1000mm
- section: 20x4mm
- matériau: acier
Poids
- 7x 1N (suspentes)
- 28x 1N
- 21x 5N
Measuring ranges
- force: ±50N, graduation: 1N
- déplacement: 0...20mm, graduation: 0,01mm
Poutre
- longueur: 1000mm
- section: 20x4mm
- matériau: acier
Poids
- 7x 1N (suspentes)
- 28x 1N
- 21x 5N
Measuring ranges
- force: ±50N, graduation: 1N
- déplacement: 0...20mm, graduation: 0,01mm
Informations logistiques
Dimensions et poids
Lxlxh: 1170x480x178mm (système de rangement)
Poids: env. 42kg (total)
Liste de livraison
3 poutres
2 appuis avec dispositif d´ encastrement
1 appui avec dynamomètre à cadran
1 dispositif de génération du moment de flexion
1 jeu de poids
3 poulies de renvoi avec fixation
3 câbles
2 comparateurs à cadran avec support
1 système de rangement avec mousse de protection
1 documentation didactique
Lxlxh: 1170x480x178mm (système de rangement)
Poids: env. 42kg (total)
Liste de livraison
3 poutres
2 appuis avec dispositif d´ encastrement
1 appui avec dynamomètre à cadran
1 dispositif de génération du moment de flexion
1 jeu de poids
3 poulies de renvoi avec fixation
3 câbles
2 comparateurs à cadran avec support
1 système de rangement avec mousse de protection
1 documentation didactique
