Ref: EWTGUTM180
TM 180 Etude des forces d’inertie sur une machine à piston alternatif (Réf. 040.18000)
Avec interface PC USB et logiciel inclus
Riched20 10.0.19041\viewkind4\uc1
d\fs16\lang1036 Tout moteur à piston alternatif produit des forces de masse.

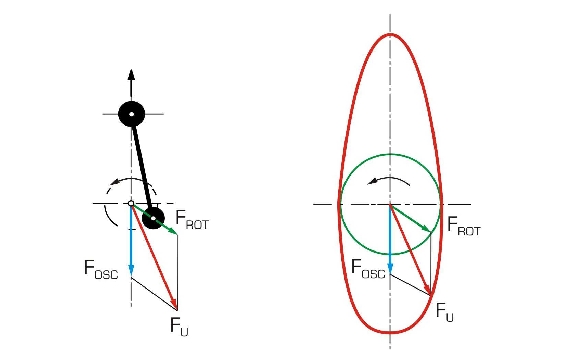

Tandis que les forces de masse des masses en rotation peuvent être facilement équilibrées, les forces de masse des masses oscillantes ne peuvent pas être complètement équilibrées.
L'utilisation de plusieurs cylindres permet un équilibrage réciproque des forces, mais peut générer des moments d'inertie perturbateurs.

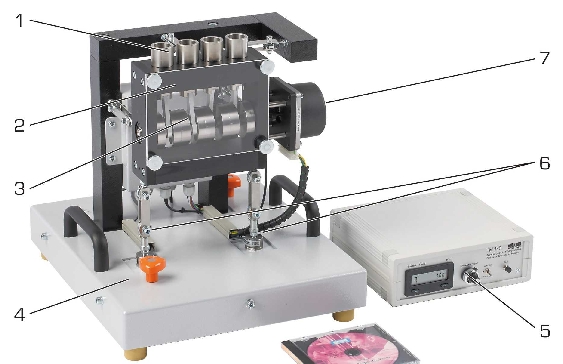

L'appareil d'essai TM 180 permet d'étudier les forces et moments d'inertie en utilisant un moteur à piston alternatif avec un, deux ou quatre cylindres.
Le modèle de moteur dispose de pistons avec des douilles coulissantes en plastique; ces pistons n'ont pas besoin d'être lubrifiés.
Pour chaque cylindre, l'angle de calage des manivelles est ajustable en continu, et des marquages à 0º, 90º, 180º et 270º aident à se repérer.
On peut modifier les masses oscillantes en plaçant des poids supplémentaires sur le piston.
L'arbre de manivelle à quatre coudes est entraîné par un moteur via une courroie dentée.
La vitesse de rotation est régulée électroniquement et affichée numériquement.
Les forces et moments d'inertie sont enregistrés électroniquement par des capteurs de force au niveau du palier du modèle.
L'appareil d'affichage et de commande intègre toutes les fonctions électriques et dispose également d'une interface USB pour l'acquisition des données.
Le logiciel GUNT permet l'analyse détaillée des signaux des forces et des moments.
d\fs16\lang1036 Tout moteur à piston alternatif produit des forces de masse.
Tandis que les forces de masse des masses en rotation peuvent être facilement équilibrées, les forces de masse des masses oscillantes ne peuvent pas être complètement équilibrées.
L'utilisation de plusieurs cylindres permet un équilibrage réciproque des forces, mais peut générer des moments d'inertie perturbateurs.
L'appareil d'essai TM 180 permet d'étudier les forces et moments d'inertie en utilisant un moteur à piston alternatif avec un, deux ou quatre cylindres.
Le modèle de moteur dispose de pistons avec des douilles coulissantes en plastique; ces pistons n'ont pas besoin d'être lubrifiés.
Pour chaque cylindre, l'angle de calage des manivelles est ajustable en continu, et des marquages à 0º, 90º, 180º et 270º aident à se repérer.
On peut modifier les masses oscillantes en plaçant des poids supplémentaires sur le piston.
L'arbre de manivelle à quatre coudes est entraîné par un moteur via une courroie dentée.
La vitesse de rotation est régulée électroniquement et affichée numériquement.
Les forces et moments d'inertie sont enregistrés électroniquement par des capteurs de force au niveau du palier du modèle.
L'appareil d'affichage et de commande intègre toutes les fonctions électriques et dispose également d'une interface USB pour l'acquisition des données.
Le logiciel GUNT permet l'analyse détaillée des signaux des forces et des moments.
Contenu didactique / Essais
- effet des forces de masse
d\fi720 dépendance des forces de masse à la vitesse de rotation
dépendance des forces de masse à la masse du piston
forces de masse de 1er et de 2eme ordre

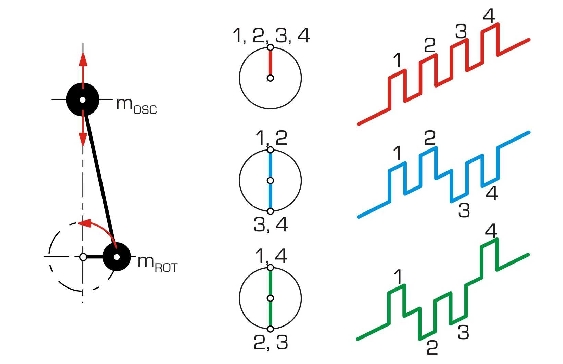

d - comparaison entre différents mécanismes bielle-manivelle
d\fi720 quatre cylindres, symétrique, angle de calage des manivelles de 180º
quatre cylindres, asymétrique, angle de calage des manivelles de 90º
deux cylindres, angle de calage des manivelles de 180º
un cylindre
d
Les grandes lignes
- étude des forces et moments d'inertie sur un moteur à piston alternatif
- ajustage en continu de l'angle de calage des manivelles
- simulation de moteurs à un, deux ou quatre cylindres
Les caractéristiques techniques
Moteur à piston alternatif
- nombre de cylindres: 4
- masse du piston: 40g
- masse supplémentaire: 41g
Mécanisme bielle-manivelle
- masse de la bielle: 18g
- distance du milieu du cylindre: 35mm
- rayon de la manivelle: 15mm
- longueur de la bielle: 70mm
Plages de mesure
- vitesse de rotation: 100...3000min^-1^
- force: 0...500N
230V, 50Hz, 1 phase
- effet des forces de masse
d\fi720 dépendance des forces de masse à la vitesse de rotation
dépendance des forces de masse à la masse du piston
forces de masse de 1er et de 2eme ordre
d - comparaison entre différents mécanismes bielle-manivelle
d\fi720 quatre cylindres, symétrique, angle de calage des manivelles de 180º
quatre cylindres, asymétrique, angle de calage des manivelles de 90º
deux cylindres, angle de calage des manivelles de 180º
un cylindre
d
Les grandes lignes
- étude des forces et moments d'inertie sur un moteur à piston alternatif
- ajustage en continu de l'angle de calage des manivelles
- simulation de moteurs à un, deux ou quatre cylindres
Les caractéristiques techniques
Moteur à piston alternatif
- nombre de cylindres: 4
- masse du piston: 40g
- masse supplémentaire: 41g
Mécanisme bielle-manivelle
- masse de la bielle: 18g
- distance du milieu du cylindre: 35mm
- rayon de la manivelle: 15mm
- longueur de la bielle: 70mm
Plages de mesure
- vitesse de rotation: 100...3000min^-1^
- force: 0...500N
230V, 50Hz, 1 phase
Informations logistiques
Dimensions et poids
Lxlxh: 420x370x350mm
Poids: env. 40kg
Lxlxh: 230x230x80mm (appareil d'affichage et de commande)
Poids: env. 1kg
Né cessaire au fonctionnement
PC avec Windows
Liste de livraison
1 modèle de moteur
1 appareil d'affichage et de commande
1 jeu d'accessoires (outillage, masses supplémentaires)
1 CD avec logiciel GUNT + câble USB
1 documentation didactique
Lxlxh: 420x370x350mm
Poids: env. 40kg
Lxlxh: 230x230x80mm (appareil d'affichage et de commande)
Poids: env. 1kg
Né cessaire au fonctionnement
PC avec Windows
Liste de livraison
1 modèle de moteur
1 appareil d'affichage et de commande
1 jeu d'accessoires (outillage, masses supplémentaires)
1 CD avec logiciel GUNT + câble USB
1 documentation didactique
Techniques > Mécanique > Dynamique > Vitesse critique et équilibrage
Techniques > Mécanique des fluides > Mécanique / Divers
Poids: 40 Kg Delai de livraison estimé : 21 semaines
