Ref: EWTGUTM200
TM 200 Principes du frottement mécanique (Réf. 040.20000)
Corps de frottement fixe, plaque de frottement déplacé de manière uniforme

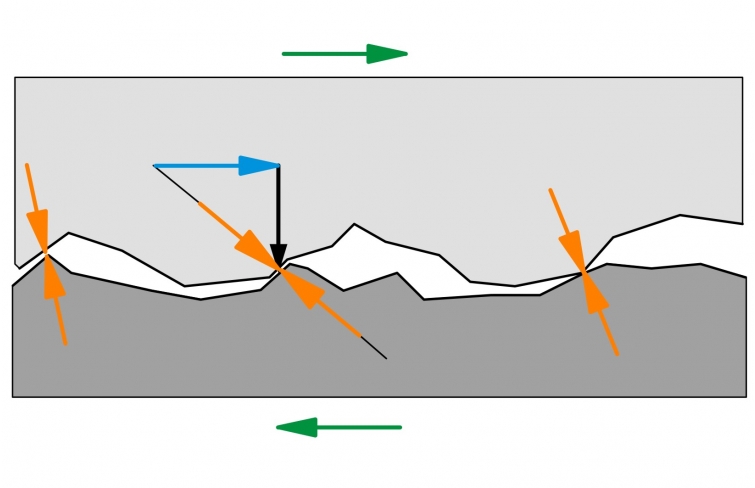

L´ appareil permet d´ effectuer des essais de base sur le frottement d´ adhérence et le frottement de glissement.
Deux corps solides sont déplacés l´ un par rapport à l´ autre de manière uniforme.

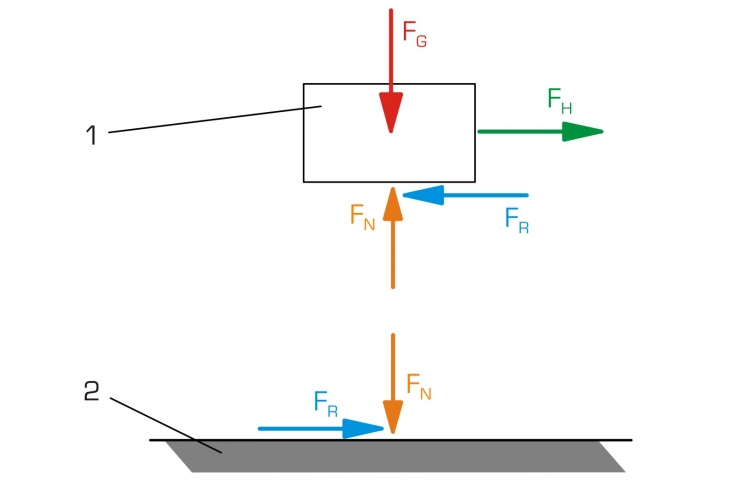

On mesure les forces de frottement qui apparaissent.
Le corps de frottement observé est relié à un dynamomètre à cadran.
Il reste au repos.
Le support de frottement est entraîné par un moteur et glisse en dessous du corps de frottement.
Deux vitesses de glissement peuvent être sélectionnées. Pour modifier la force normale, on utilise des poids supplémentaires.
Les pièces sont disposées de manière claire, et protégées dans un système de rangement.
Deux corps solides sont déplacés l´ un par rapport à l´ autre de manière uniforme.
On mesure les forces de frottement qui apparaissent.
Le corps de frottement observé est relié à un dynamomètre à cadran.
Il reste au repos.
Le support de frottement est entraîné par un moteur et glisse en dessous du corps de frottement.
Deux vitesses de glissement peuvent être sélectionnées. Pour modifier la force normale, on utilise des poids supplémentaires.
Les pièces sont disposées de manière claire, et protégées dans un système de rangement.
Contenu didactique / Essais
- différence entre le frottement d´ adhérence et le frottement de glissement
- forces de frottement en fonction de
-- la force normale, la paire de matériaux, la taille de la surface de contact
-- la vitesse de glissement (vitesse relative des partenaires de frottement)
-- les caractéristiques de surface des partenaires de frottement
- déterm. des coefficients de frottement
Les grandes lignes
- corps de frottement fixe, support de frottement déplacé de manière uniforme
- différence entre le frottement d´ adhérence et le frottement de glissement
- forces de frottement en fonction de
-- la force normale, la paire de matériaux, la taille de la surface de contact
-- la vitesse de glissement (vitesse relative des partenaires de frottement)
-- les caractéristiques de surface des partenaires de frottement
- déterm. des coefficients de frottement
Les grandes lignes
- corps de frottement fixe, support de frottement déplacé de manière uniforme
Caractéristiques techniques
Supports de frottement
- Al / feutre, PVC
Corps de frottement
- lisse / rugueux (Al), laiton / feutre
Entraînement avec moteur synchrone
- vitesses d´ entraînement: 23,5cm/min; 47cm/min
Dynamomètre à cadran
- plage de mesure: 0...2N; grad.: 0,1N
Poids: 8x 0,5N
230V, 50Hz, 1 phase
Supports de frottement
- Al / feutre, PVC
Corps de frottement
- lisse / rugueux (Al), laiton / feutre
Entraînement avec moteur synchrone
- vitesses d´ entraînement: 23,5cm/min; 47cm/min
Dynamomètre à cadran
- plage de mesure: 0...2N; grad.: 0,1N
Poids: 8x 0,5N
230V, 50Hz, 1 phase
Informations logistiques
Dimensions et poids
Lxlxh: 720x480x178mm (système de rangement)
Poids: env. 10kg (système de rangement)
Poids: env. 4kg (appareil d´ essai)
Liste de livraison
1 appareil d´ essai
1 jeu de poids
2 corps de frottement
2 supports de frottement
1 système de rangement avec mousse de protection
1 documentation didactique
Lxlxh: 720x480x178mm (système de rangement)
Poids: env. 10kg (système de rangement)
Poids: env. 4kg (appareil d´ essai)
Liste de livraison
1 appareil d´ essai
1 jeu de poids
2 corps de frottement
2 supports de frottement
1 système de rangement avec mousse de protection
1 documentation didactique
Poids: 10 Kg Delai de livraison estimé : 5 semaines
