Ref: EWTGUTM260.04
TM 260.04 Vibrations à friction pour TM 260 (Réf. 040.26004)
Différences entre frottement d'adhérence et frottement de glissement, instabilité
Riched20 10.0.19041\viewkind4\uc1
d\fs16\lang1036 Le frottement est la résistance d´ un corps au mouvement sur un support.

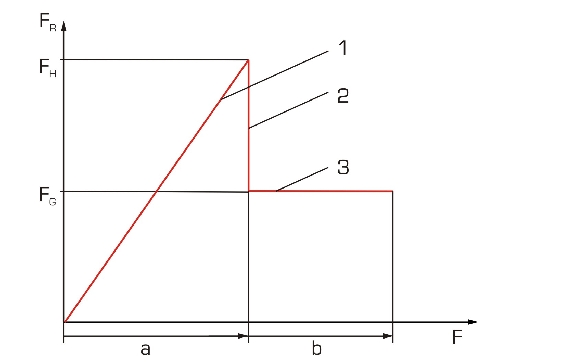

Le frottement d´ adhérence signifie qu´ un corps soumis à une force reste au repos.
Lorsqu´ un seuil est dépassé, le corps commence à se mouvoir sur le support, ce qui produit un frottement de glissement.

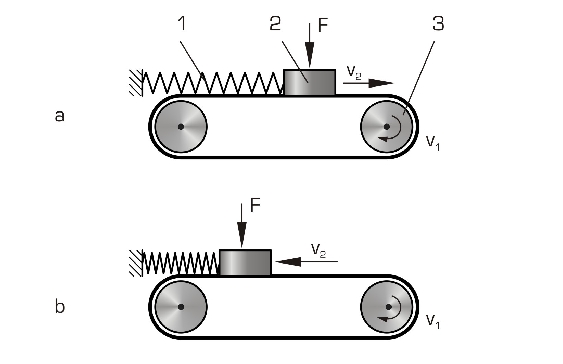

Les vibrations à friction auto-générées, ou effets slip-stick, apparaissent lorsque le frottement d'adhérence est nettement supérieur au frottement de glissement.
Le système tribologique du TM 260.04 permet de représenter de manière explicite le passage du frottement d´ adhérence au frottement de glissement, ainsi que l´ apparition des vibrations à friction.

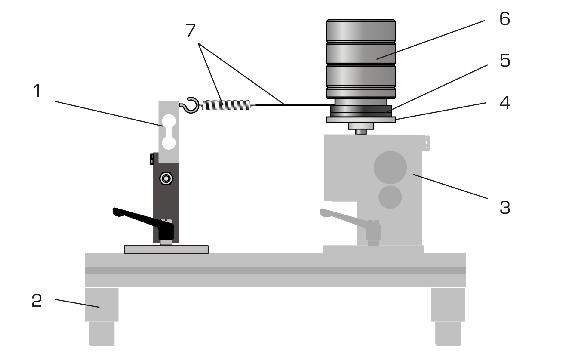

L´ appareil d´ essai comprend, comme paire de friction, un disque rotatif en acier inoxydable et un anneau de friction libre en appui.
La force de serrage entre les deux partenaires de friction peut être ajustée graduellement par des poids jusqu´à 40N max.
Un ressort de traction empêche l´ anneau de friction de tourner avec le disque.
La force de retenue requise est mesurée par un capteur de force.
Pour la réalisation de l´ essai, l´ unité d´ entraînement TM 260 est requise.
L´ appareil d´ essai se monte rapidement et facilement sur le bâti de l´ unité grâce à des éléments à serrage rapide.
L´ entraînement du disque est assuré par un accouplement fixable entre l´ unité d´ entraînement et l´ engrenage.
L´ appareil d'affichage et de commande de l´ unité d´ entraînement affiche la force de frottement et la vitesse de rotation, et permet l´ ajustage en continu de la vitesse de rotation.
Lors des essais, on peut déterminer la force de frottement ainsi que le coefficient de frottement.
Un capteur de force assure la mesure des forces de frottement.
Pour permettre l´étude de différentes paires de friction, des anneaux de friction constitués de différents matériaux sont inclus dans la liste de livraison.
d\fs16\lang1036 Le frottement est la résistance d´ un corps au mouvement sur un support.
Le frottement d´ adhérence signifie qu´ un corps soumis à une force reste au repos.
Lorsqu´ un seuil est dépassé, le corps commence à se mouvoir sur le support, ce qui produit un frottement de glissement.
Les vibrations à friction auto-générées, ou effets slip-stick, apparaissent lorsque le frottement d'adhérence est nettement supérieur au frottement de glissement.
Le système tribologique du TM 260.04 permet de représenter de manière explicite le passage du frottement d´ adhérence au frottement de glissement, ainsi que l´ apparition des vibrations à friction.
L´ appareil d´ essai comprend, comme paire de friction, un disque rotatif en acier inoxydable et un anneau de friction libre en appui.
La force de serrage entre les deux partenaires de friction peut être ajustée graduellement par des poids jusqu´à 40N max.
Un ressort de traction empêche l´ anneau de friction de tourner avec le disque.
La force de retenue requise est mesurée par un capteur de force.
Pour la réalisation de l´ essai, l´ unité d´ entraînement TM 260 est requise.
L´ appareil d´ essai se monte rapidement et facilement sur le bâti de l´ unité grâce à des éléments à serrage rapide.
L´ entraînement du disque est assuré par un accouplement fixable entre l´ unité d´ entraînement et l´ engrenage.
L´ appareil d'affichage et de commande de l´ unité d´ entraînement affiche la force de frottement et la vitesse de rotation, et permet l´ ajustage en continu de la vitesse de rotation.
Lors des essais, on peut déterminer la force de frottement ainsi que le coefficient de frottement.
Un capteur de force assure la mesure des forces de frottement.
Pour permettre l´étude de différentes paires de friction, des anneaux de friction constitués de différents matériaux sont inclus dans la liste de livraison.
Contenu didactique / Essais
- en association avec l´ unité d´ entraînement
-- observation du passage du frottement d´ adhérence au frottement de glissement
-- influence de la lubrification sur la vibration à friction (effets slip-stick)
-- influence de la force entre les partenaires de friction sur la vibration à friction (effet slip-stick)
-- influence de la vitesse relative sur la vibration à friction (effet slip-stick)
Les grandes lignes
- vibrations à friction (effet slip-stick) lors du passage du frottement d´ adhérence au frottement de glissement
- anneaux de friction en différents matériaux pour l´étude de différentes paires de friction
- en association avec l´ unité d´ entraînement
-- observation du passage du frottement d´ adhérence au frottement de glissement
-- influence de la lubrification sur la vibration à friction (effets slip-stick)
-- influence de la force entre les partenaires de friction sur la vibration à friction (effet slip-stick)
-- influence de la vitesse relative sur la vibration à friction (effet slip-stick)
Les grandes lignes
- vibrations à friction (effet slip-stick) lors du passage du frottement d´ adhérence au frottement de glissement
- anneaux de friction en différents matériaux pour l´étude de différentes paires de friction
Caractéristiques techniques
Disque
- Ø: 60mm
- acier inoxydable
Anneau de friction
- Ø: 80mm
- Ø: 50mm
- 1x acier inoxydable
- 1x laiton
- 1x plastique (PA)
Capteur de force pour la force de frottement
- 0...50N
Poids
- 1x 5N
- 3x 10N
Disque
- Ø: 60mm
- acier inoxydable
Anneau de friction
- Ø: 80mm
- Ø: 50mm
- 1x acier inoxydable
- 1x laiton
- 1x plastique (PA)
Capteur de force pour la force de frottement
- 0...50N
Poids
- 1x 5N
- 3x 10N
Informations logistiques
Dimensions et poids Liste de livraison.
Contenu didactique / Essais
- en association avec l´ unité d´ entraînement
-- observation du passage du frottement d´ adhérence au frottement de glissement
-- influence de la lubrification sur la vibration à friction (effets slip-stick)
-- influence de la force entre les partenaires de friction sur la vibration à friction (effet slip-stick)
-- influence de la vitesse relative sur la vibration à friction (effet slip-stick)
Les grandes lignes
- vibrations à friction (effet slip-stick) lors du passage du frottement d´ adhérence au frottement de glissement
- anneaux de friction en différents matériaux pour l´étude de différentes paires de friction
Les caracteristiques techniques
Disque
- Ø: 60mm
- acier inoxydable
Anneau de friction
- Ø: 80mm
- Ø: 50mm
- 1x acier inoxydable
- 1x laiton
- 1x plastique (PA)
Capteur de force pour la force de frottement
- 0...50N
Poids
- 1x 5N
- 3x 10N
Dimensions et poids
Poids: env. 7kg
Liste de livraison
1 appareil d´ essai
1 disque
1 anneau de friction
1 ressort
1 jeu de poids
1 documentation didactique
Contenu didactique / Essais
- en association avec l´ unité d´ entraînement
-- observation du passage du frottement d´ adhérence au frottement de glissement
-- influence de la lubrification sur la vibration à friction (effets slip-stick)
-- influence de la force entre les partenaires de friction sur la vibration à friction (effet slip-stick)
-- influence de la vitesse relative sur la vibration à friction (effet slip-stick)
Les grandes lignes
- vibrations à friction (effet slip-stick) lors du passage du frottement d´ adhérence au frottement de glissement
- anneaux de friction en différents matériaux pour l´étude de différentes paires de friction
Les caracteristiques techniques
Disque
- Ø: 60mm
- acier inoxydable
Anneau de friction
- Ø: 80mm
- Ø: 50mm
- 1x acier inoxydable
- 1x laiton
- 1x plastique (PA)
Capteur de force pour la force de frottement
- 0...50N
Poids
- 1x 5N
- 3x 10N
Dimensions et poids
Poids: env. 7kg
Liste de livraison
1 appareil d´ essai
1 disque
1 anneau de friction
1 ressort
1 jeu de poids
1 documentation didactique
Techniques > Mécanique > Principe de projet mécanique > Paliers, tribologie et usure
Formations > BTS MS > Systèmes de production
Poids: 7 Kg Delai de livraison estimé : 16 semaines
