Ref: EWTGUTM260.05
TM 260.05 Frottement de glissement sur goupille cylindrique - rouleau pour TM 260 (Réf. 040.26005)
Contrôle d'usure dans le cas de couples frottants avec contact ponctuel
Riched20 10.0.19041\viewkind4\uc1
d\fs16\lang1036 En technique de palier et d´ entraînement, des frottements dynamiques apparaissent aux endroits de glissement et de roulement, qui entraînent des pertes de performance des systèmes techniques.
Parmi les frottements dynamiques, on distingue le frottement de glissement, de roulement pur, de roulement et de pivotement.
Pour le frottement de glissement, on a uniquement un mouvement de translation des deux corps.
Le système tribologique du TM 260.05 permet d´ obtenir une représentation claire du frottement de glissement, et d´étudier les forces de frottement.

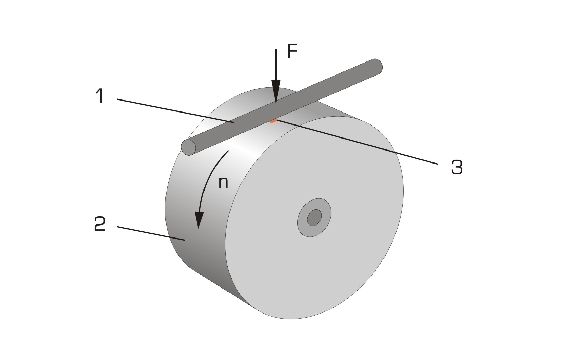

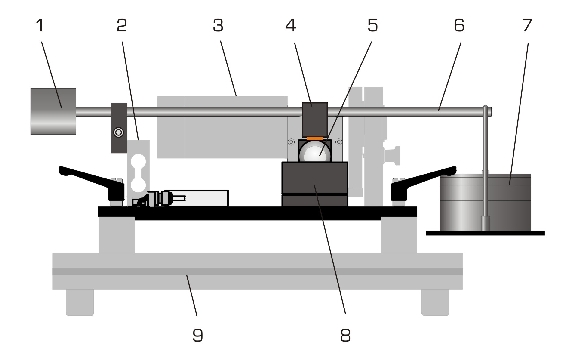

L´ appareil d´ essai comprend comme paire de friction une tige cylindrique fermement fixée, qui est appuyée radialement contre un rouleau rotatif. Il s´ ensuit un contact ponctuel entre les partenaires de friction.
La force de serrage entre les deux partenaires de friction peut être ajustée graduellement par un levier jusqu´à 80N max.
L´ appareil d´ essai est pourvu d´ un réservoir d´ alimentation en lubrifiant.
Il est possible d´étudier différents états de lubrification tels que le frottement à sec, la lubrification à l´ eau ou à l´ huile.
Pour permettre l´étude de différentes paires de friction, des tiges cylindriques constituées de différents matériaux sont incluses dans la liste de livraison.
Pour la réalisation de l´ essai, l´ unité d´ entraînement TM 260 est requise.
L´ appareil d´ essai se monte rapidement et facilement sur le bâti de l´ unité grâce à des éléments à serrage rapide.
L´ entraînement du rouleau est assuré par un accouplement fixable entre l´ unité d´ entraînement et l´ engrenage.
L´ appareil d'affichage et de commande de l´ unité d´ entraînement affiche la force de frottement et la vitesse de rotation, et permet l´ ajustage en continu de la vitesse de rotation.
Lors des essais, on peut déterminer la force de frottement ainsi que le coefficient de frottement.
Un capteur de force assure la mesure des forces de frottement.
d\fs16\lang1036 En technique de palier et d´ entraînement, des frottements dynamiques apparaissent aux endroits de glissement et de roulement, qui entraînent des pertes de performance des systèmes techniques.
Parmi les frottements dynamiques, on distingue le frottement de glissement, de roulement pur, de roulement et de pivotement.
Pour le frottement de glissement, on a uniquement un mouvement de translation des deux corps.
Le système tribologique du TM 260.05 permet d´ obtenir une représentation claire du frottement de glissement, et d´étudier les forces de frottement.
L´ appareil d´ essai comprend comme paire de friction une tige cylindrique fermement fixée, qui est appuyée radialement contre un rouleau rotatif. Il s´ ensuit un contact ponctuel entre les partenaires de friction.
La force de serrage entre les deux partenaires de friction peut être ajustée graduellement par un levier jusqu´à 80N max.
L´ appareil d´ essai est pourvu d´ un réservoir d´ alimentation en lubrifiant.
Il est possible d´étudier différents états de lubrification tels que le frottement à sec, la lubrification à l´ eau ou à l´ huile.
Pour permettre l´étude de différentes paires de friction, des tiges cylindriques constituées de différents matériaux sont incluses dans la liste de livraison.
Pour la réalisation de l´ essai, l´ unité d´ entraînement TM 260 est requise.
L´ appareil d´ essai se monte rapidement et facilement sur le bâti de l´ unité grâce à des éléments à serrage rapide.
L´ entraînement du rouleau est assuré par un accouplement fixable entre l´ unité d´ entraînement et l´ engrenage.
L´ appareil d'affichage et de commande de l´ unité d´ entraînement affiche la force de frottement et la vitesse de rotation, et permet l´ ajustage en continu de la vitesse de rotation.
Lors des essais, on peut déterminer la force de frottement ainsi que le coefficient de frottement.
Un capteur de force assure la mesure des forces de frottement.
Contenu didactique / Essais
- en association avec l´ unité d´ entraînement
-- forces de frottement avec différentes paires de friction et charges
-- forces de frottement avec différentes lubrifications
-- forces de frottement à différentes vitesses de rotation relatives des partenaires de friction
-- usure avec différents paramètres de friction
Les grandes lignes
- force de frottement entre deux paires de friction glissant l´ une contre l´ autre
- étude de l´ usure
- possibilité d´ utiliser différents lubrifiants
- en association avec l´ unité d´ entraînement
-- forces de frottement avec différentes paires de friction et charges
-- forces de frottement avec différentes lubrifications
-- forces de frottement à différentes vitesses de rotation relatives des partenaires de friction
-- usure avec différents paramètres de friction
Les grandes lignes
- force de frottement entre deux paires de friction glissant l´ une contre l´ autre
- étude de l´ usure
- possibilité d´ utiliser différents lubrifiants
Caractéristiques techniques
Dispositif de charge
- charge max.: 80N
- transmission par le bras de levier: 2:1
Rouleau
- Ø=40mm
- acier inoxydable, trempé, poli
Tige cylindrique, Dxh: 10x20mm
- 3x aluminium
- 6x laiton
- 6x acier
Capteur de force pour force de frottement
- 0...50N
Poids
- 1x 5N (suspente)
- 1x 20N
- 1x 10N
- 1x 5N
Dispositif de charge
- charge max.: 80N
- transmission par le bras de levier: 2:1
Rouleau
- Ø=40mm
- acier inoxydable, trempé, poli
Tige cylindrique, Dxh: 10x20mm
- 3x aluminium
- 6x laiton
- 6x acier
Capteur de force pour force de frottement
- 0...50N
Poids
- 1x 5N (suspente)
- 1x 20N
- 1x 10N
- 1x 5N
Informations logistiques
Dimensions et poids Liste de livraison.
Pour la réalisation de l´ essai, l´ unité d´ entraînement TM 260 est requise.
L´ appareil d´ essai se monte rapidement et facilement sur le bâti de l´ unité grâce à des éléments à serrage rapide.
L´ entraînement du rouleau est assuré par un accouplement fixable entre l´ unité d´ entraînement et l´ engrenage.
L´ appareil d'affichage et de commande de l´ unité d´ entraînement affiche la force de frottement et la vitesse de rotation, et permet l´ ajustage en continu de la vitesse de rotation.
Lors des essais, on peut déterminer la force de frottement ainsi que le coefficient de frottement.
Un capteur de force assure la mesure des forces de frottement.
Contenu didactique / Essais
- en association avec l´ unité d´ entraînement
-- forces de frottement avec différentes paires de friction et charges
-- forces de frottement avec différentes lubrifications
-- forces de frottement à différentes vitesses de rotation relatives des partenaires de friction
-- usure avec différents paramètres de friction
Les grandes lignes
- force de frottement entre deux paires de friction glissant l´ une contre l´ autre
- étude de l´ usure
- possibilité d´ utiliser différents lubrifiants
Les caracteristiques techniques
Dispositif de charge
- charge max.: 80N
- transmission par le bras de levier: 2:1
Rouleau
- Ø=40mm
- acier inoxydable, trempé, poli
Tige cylindrique, Dxh: 10x20mm
- 3x aluminium
- 6x laiton
- 6x acier
Capteur de force pour force de frottement
- 0...50N
Poids
- 1x 5N (suspente)
- 1x 20N
- 1x 10N
- 1x 5N
Dimensions et poids
Lxlxh: 570x100x120mm
Poids: env. 8kg
Liste de livraison
1 appareil d´ essai
1 rouleau
1 jeu de tiges cylindriques
1 jeu de poids
1 documentation didactique
Pour la réalisation de l´ essai, l´ unité d´ entraînement TM 260 est requise.
L´ appareil d´ essai se monte rapidement et facilement sur le bâti de l´ unité grâce à des éléments à serrage rapide.
L´ entraînement du rouleau est assuré par un accouplement fixable entre l´ unité d´ entraînement et l´ engrenage.
L´ appareil d'affichage et de commande de l´ unité d´ entraînement affiche la force de frottement et la vitesse de rotation, et permet l´ ajustage en continu de la vitesse de rotation.
Lors des essais, on peut déterminer la force de frottement ainsi que le coefficient de frottement.
Un capteur de force assure la mesure des forces de frottement.
Contenu didactique / Essais
- en association avec l´ unité d´ entraînement
-- forces de frottement avec différentes paires de friction et charges
-- forces de frottement avec différentes lubrifications
-- forces de frottement à différentes vitesses de rotation relatives des partenaires de friction
-- usure avec différents paramètres de friction
Les grandes lignes
- force de frottement entre deux paires de friction glissant l´ une contre l´ autre
- étude de l´ usure
- possibilité d´ utiliser différents lubrifiants
Les caracteristiques techniques
Dispositif de charge
- charge max.: 80N
- transmission par le bras de levier: 2:1
Rouleau
- Ø=40mm
- acier inoxydable, trempé, poli
Tige cylindrique, Dxh: 10x20mm
- 3x aluminium
- 6x laiton
- 6x acier
Capteur de force pour force de frottement
- 0...50N
Poids
- 1x 5N (suspente)
- 1x 20N
- 1x 10N
- 1x 5N
Dimensions et poids
Lxlxh: 570x100x120mm
Poids: env. 8kg
Liste de livraison
1 appareil d´ essai
1 rouleau
1 jeu de tiges cylindriques
1 jeu de poids
1 documentation didactique
Techniques > Mécanique > Principe de projet mécanique > Paliers, tribologie et usure
Formations > BTS MS > Systèmes de production
Poids: 8 Kg Delai de livraison estimé : 16 semaines
