Ref: EWTGUTM600
TM 600 Force centrifuge (Réf. 040.60000)
Principes caractéristiques des masses en rotation
La force centrifuge se forme lors du mouvement d´ un corps rigide sur une trajectoire circulaire, et correspond à la force d´ inertie s´ exerçant vers l´ extérieur, dans la direction opposée au centre de rotation.
La force contraire à la force d´ inertie est la force centripète.
Les deux forces ont la même valeur, et leur direction respective est exactement opposée.
Les forces centrifuges se forment sur toutes les machines rotatives telles que les turbines, et doivent être contrôlées pour éviter tout endommagement des éléments des machines.
Le TM 600 permet d´étudier les forces centrifuges dans différentes conditions.

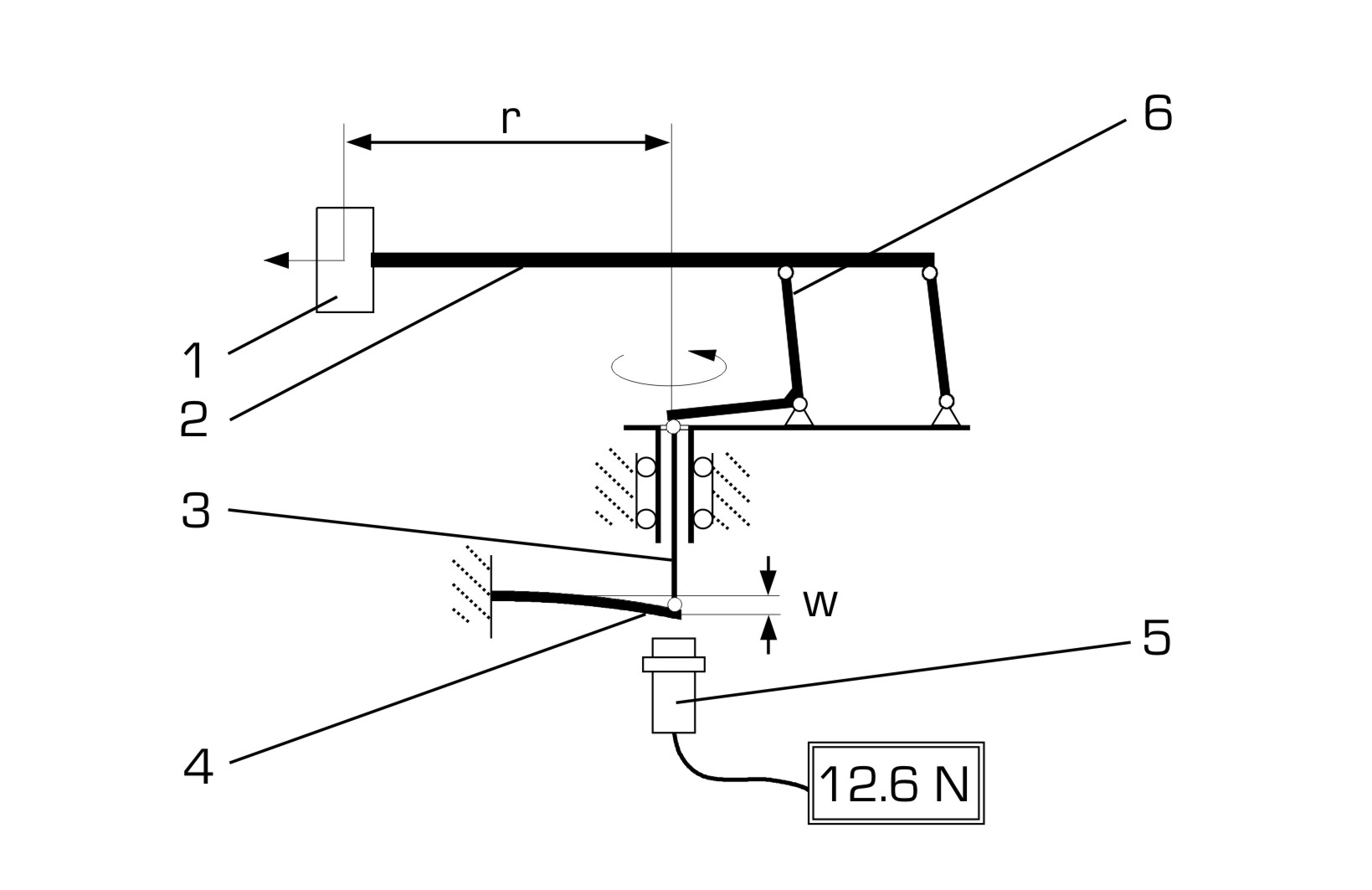

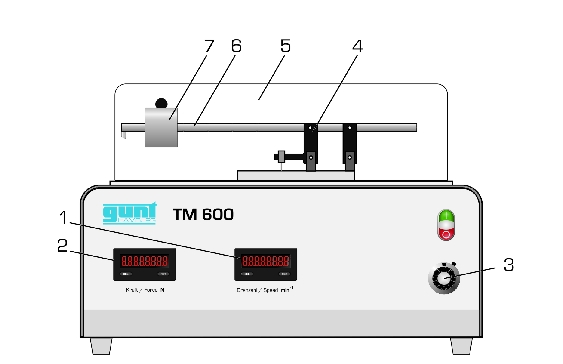

L´élément central de l´ appareil d´ essai est un bras rotatif placé sur un axe rotatif vertical.
Différentes masses sont ancrées sur le bras. On peut ajuster le rayon de l´ orbite en changeant la position de la masse sur le bras.
On dispose de trois masses différentes.
La force centrifuge qui se forme est transmise du bras à une poutre en flexion.
La déformation proportionnelle à la force est enregistrée et affichée numériquement au moyen d´ un système de mesure électronique.
La vitesse de rotation du moteur d'entraînement régulé est aussi affichée numériquement, et peut être ajustée en continu.
Un capot protecteur transparent garantit la sécurité: le fonctionnement n´ est possible que lorsque celui-ci est correctement positionné.
La force contraire à la force d´ inertie est la force centripète.
Les deux forces ont la même valeur, et leur direction respective est exactement opposée.
Les forces centrifuges se forment sur toutes les machines rotatives telles que les turbines, et doivent être contrôlées pour éviter tout endommagement des éléments des machines.
Le TM 600 permet d´étudier les forces centrifuges dans différentes conditions.
L´élément central de l´ appareil d´ essai est un bras rotatif placé sur un axe rotatif vertical.
Différentes masses sont ancrées sur le bras. On peut ajuster le rayon de l´ orbite en changeant la position de la masse sur le bras.
On dispose de trois masses différentes.
La force centrifuge qui se forme est transmise du bras à une poutre en flexion.
La déformation proportionnelle à la force est enregistrée et affichée numériquement au moyen d´ un système de mesure électronique.
La vitesse de rotation du moteur d'entraînement régulé est aussi affichée numériquement, et peut être ajustée en continu.
Un capot protecteur transparent garantit la sécurité: le fonctionnement n´ est possible que lorsque celui-ci est correctement positionné.
Contenu didactique / Essais
- étude de la force centrifuge en fonction
-- de la vitesse de rotation
-- de la taille de la masse en rotation
-- du rayon de rotation
Les grandes lignes
- lois générales sur le comportement de masses en rotation
- étude de la force centrifuge en fonction
-- de la vitesse de rotation
-- de la taille de la masse en rotation
-- du rayon de rotation
Les grandes lignes
- lois générales sur le comportement de masses en rotation
Caractéristiques techniques
Trajectoire circulaire
- rayons de trajectoire: 25mm, 50mm, 75mm, 100mm, 125mm
- vitesse max.: 6,5m/s
Masses: 50g, 75g, 100g
Moteur d´ entraînement
- puissance max.: 35W
- vitesse de rotation max.: 6000min^-1^
Plages de mesures
- vitesse de rotation: 0...500min^-1^
- force: 0...25N, résolution: 0,1N
230V, 50Hz, 1 phase
Trajectoire circulaire
- rayons de trajectoire: 25mm, 50mm, 75mm, 100mm, 125mm
- vitesse max.: 6,5m/s
Masses: 50g, 75g, 100g
Moteur d´ entraînement
- puissance max.: 35W
- vitesse de rotation max.: 6000min^-1^
Plages de mesures
- vitesse de rotation: 0...500min^-1^
- force: 0...25N, résolution: 0,1N
230V, 50Hz, 1 phase
Informations logistiques
Dimensions et poids
Lxlxh: 420x400x270mm
Poids: env. 23kg
Liste de livraison
1 appareil d´ essai
1 jeu d'outils
1 jeu de poids
1 documentation didactique
Lxlxh: 420x400x270mm
Poids: env. 23kg
Liste de livraison
1 appareil d´ essai
1 jeu d'outils
1 jeu de poids
1 documentation didactique
Poids: 23 Kg Delai de livraison estimé : 5 semaines
