Ref: EWTGUTZ130

TZ 130 Modèles prismatiques avec découpes parallèles aux arêtes (Réf. 050.13000)

Livré avec fichiers: DXF, STEP et PDF et accès Media Center

Riched20 10.0.19041\viewkind4\uc1

d\fs16\lang1036 Le projet d´ apprentissage GUNT DigiSkills 1 comprend différents ensembles de modèles, du simple modèle géométrique aux modèles à fonction réelle.

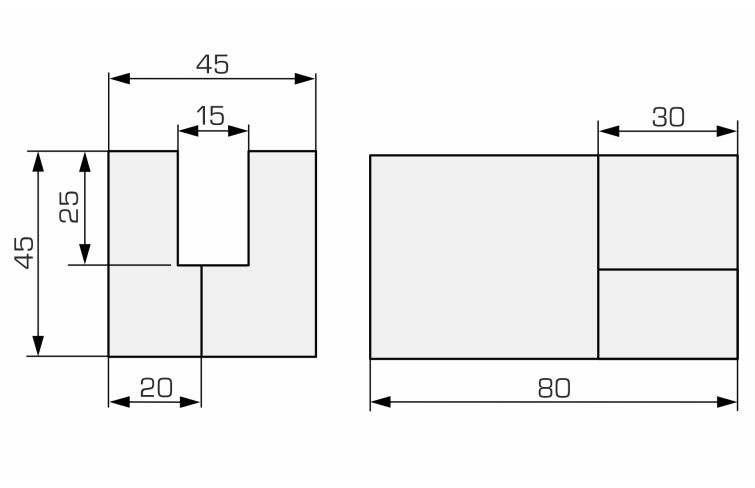

Les modèles géométriques du TZ 130 constituent un support didactique parfait pour l´ initiation au dessin industriel: du corps concret à la représentation abstraite des trois vues d´ un dessin industriel.

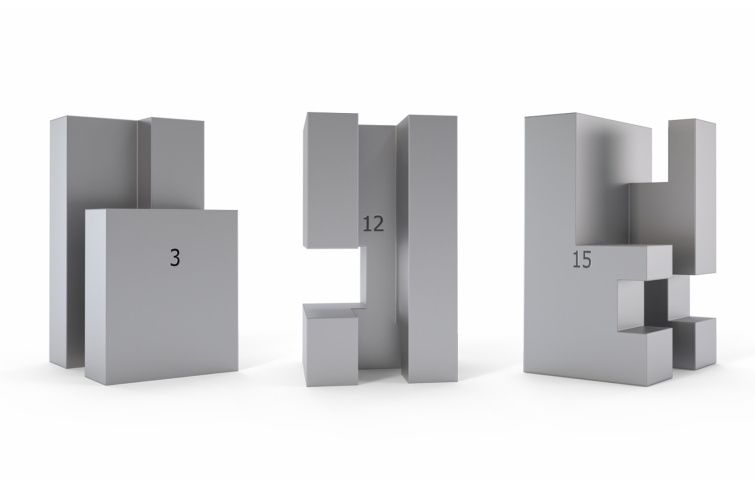

La collection contient 18 modèles de dessin en aluminium.

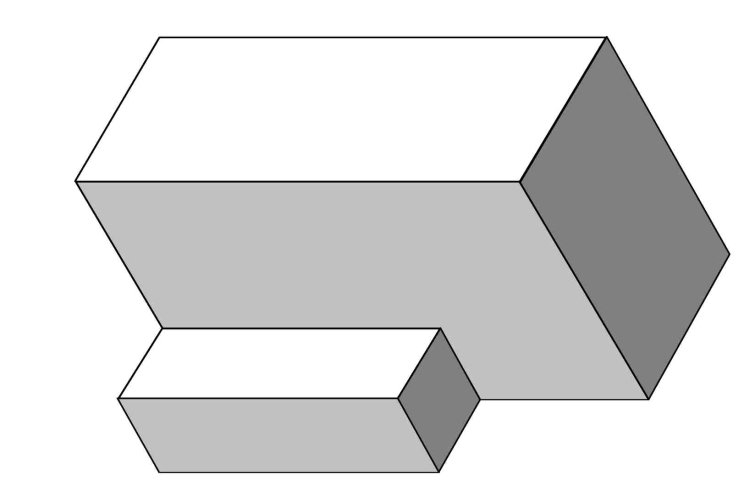

Les modèles prismatiques sont munis des découpes parallèles aux axes de la pièce.

Ils sont usinés avec précision et conviennent également aux exercices de mesure, en plus des exercices de dessin.

Pour un apprentissage dans de meilleures conditions nous recommandons que les élèves travaillent de façon autonome et individuelle.



Les modèles sont disposés de manière claire dans un système de rangement.

Plusieurs systèmes de rangement peuvent être empilés les uns sur les autres, ce qui permet un stockage peu encombrant.

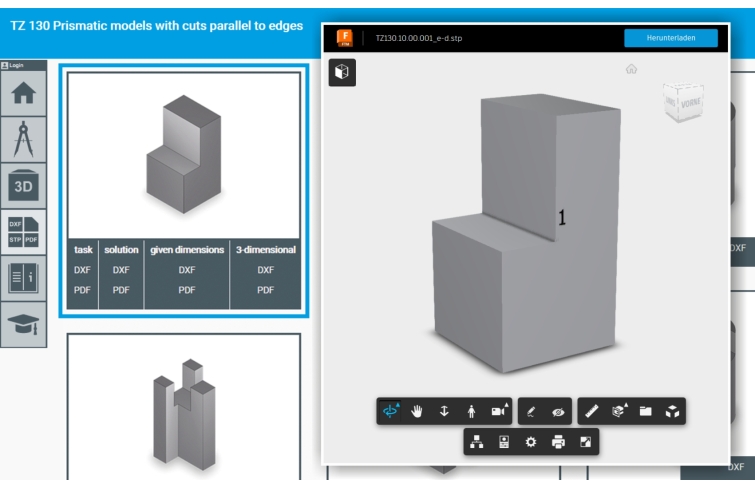

La documentation didactique multimédia de conception moderne est disponible en ligne dans le GUNT Media Center.

La pièce centrale est un ensemble complet de dessins sous forme de fichiers (DXF, STEP, PDF) pour chaque modèle.

Une sélection de différentes feuilles de travail avec solutions complète le matériel didactique.





Contenu didactique / Essais


- introduction à la représentation en trois vues comme base du dessin industriel

- développement pas à pas de l´ imagination spatiale:



d\fi720 de la situation concrète à la représentation abstraite dans un dessin industriel



d - apprentissage systématique de nombreuses situations liées aux formes de base prismatiques

- exercices de cotation normalisée pour la fabrication

- exercices de mesure: dimensions extérieures, dimensions intérieures, tolérances

- développer des compétences numériques



d\fi720 acquisition d´ informations sur des réseaux numériques et se procurer des informations sur les réseaux numériques

utilisation de supports d´ apprentissage numériques, connaître et utiliser la formation basée sur le web (WBT)



d\li720 systèmes d´ assistance, de simulation, de diagnostic ou de visualisation, tels que les codes QR, outil de visualisation CAO



d

Les grandes lignes

- collection de modèles prismatiques avec des découpes parallèles aux axes de la pièce

- introduction au dessin industriel

- degrés de difficultés systématiquement croissants

- partie intégrante des projets d´ apprentissage GUNT DigiSkills

- documentation didactique multimédia: PDF, fichiers DXF/STEP



Caractéristiques techniques

18 modèles

dimensions env. Lxlxh: 45x45x80mm

matériau: aluminium, surface anodisée



Informations logistiques
Dimensions et poids

Lxlxh: 600x400x100mm (système de rangement)

Poids: env. 9kg



Liste de livraison

18 modèles de dessin géométriques

1 accès en ligne au GUNT Media Center avec documentation didactique, jeu complet de dessins inclus

1 système de rangement avec mousse de protection



Poids: 9 Kg
Delai de livraison estimé : 5 semaines
