WL 102 Transformations d’état des gaz, Loi de Boyle-Mariotte, Gay-Lussac (Réf. 060.10200)
Transformations d’état isotherme et isochore de l’air, Avec interface PC USB et logiciel inclus
Riched20 10.0.19041\viewkind4\uc1
d\fs16\lang1036 La connaissance des lois relatives aux gaz est fondamentale en thermodynamique et fait donc partie intégrante de toute formation de thermodynamique.

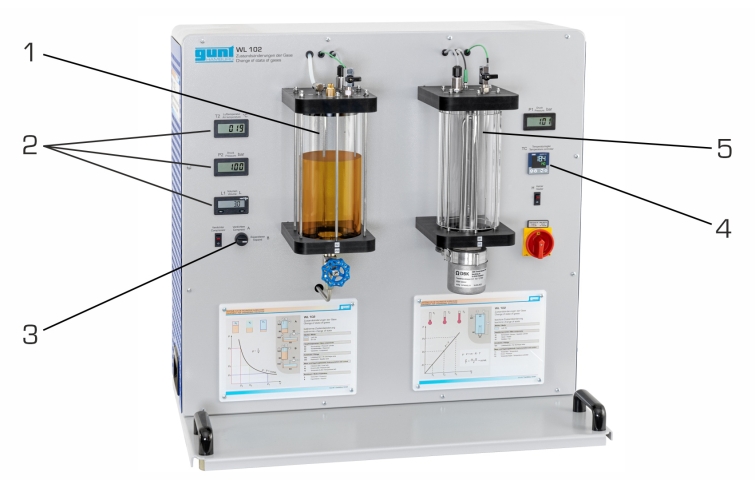

L'appareil d´ essai WL 102 permet d'expérimenter deux transformations d'état: la transformation d'état isotherme, également connu sous le nom de loi de Boyle-Mariotte, et la transformation d'état isochore, qui se produit à volume constant.
Les réservoirs transparents permettent d'observer la transformation d'état.
L'air est utilisé comme gaz de test.

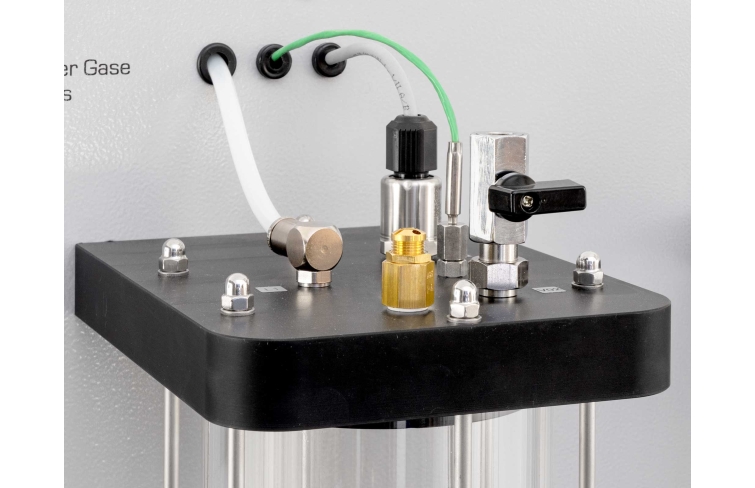

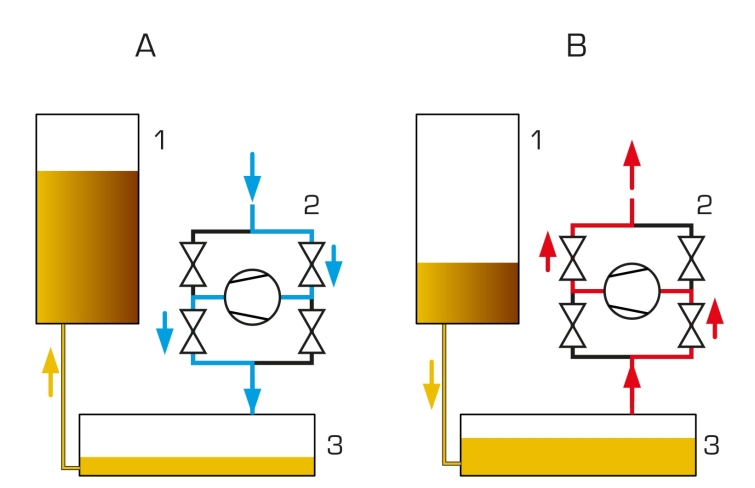

Dans le premier réservoir, situé sur la gauche, le volume d'air emprisonné est réduit ou augmenté au moyen d'un compresseur et d'huile hydraulique.
La transformation d'état isotherme se produit.
Le compresseur peut également servir de pompe à vide.
Lorsque les modifications se produisent lentement, la transformation d'état se fait à une température pratiquement constante.

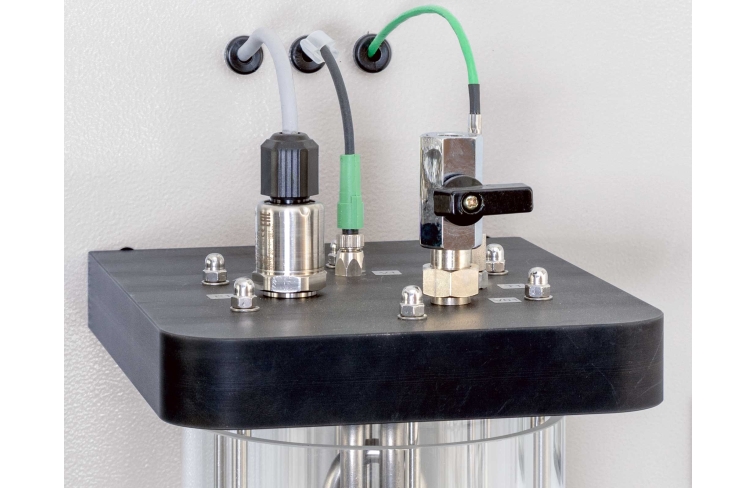

Dans le deuxième réservoir, situé sur la droite, la température du gaz de test est augmentée au moyen d'un chauffage électrique régulé et l'augmentation de pression qui s'en suit est mesurée.
Le volume du gaz emprisonné reste constant.

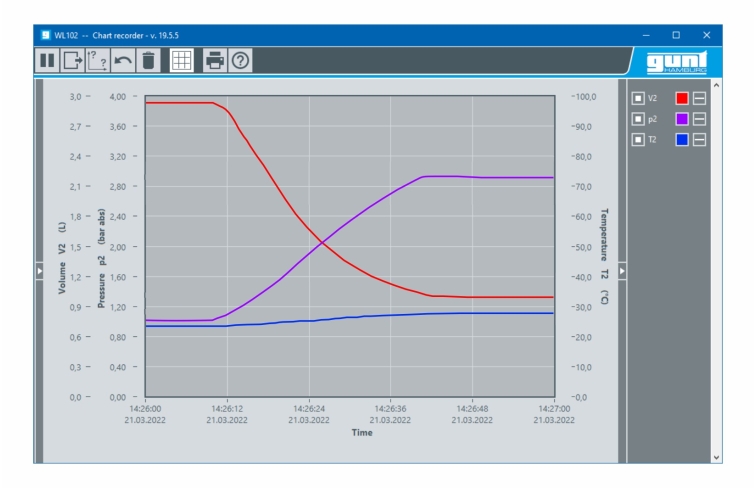

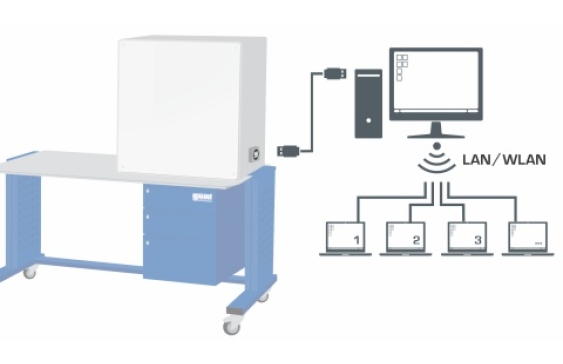

Les valeurs de température, pression et volume sont mesurées de manière électronique, affichées numériquement et transférées vers un PC pour y être traitées.
La documentation didactique bien structurée expose les principes de base et guide l´étudiant dans la réalisation des essais.
d\fs16\lang1036 La connaissance des lois relatives aux gaz est fondamentale en thermodynamique et fait donc partie intégrante de toute formation de thermodynamique.
L'appareil d´ essai WL 102 permet d'expérimenter deux transformations d'état: la transformation d'état isotherme, également connu sous le nom de loi de Boyle-Mariotte, et la transformation d'état isochore, qui se produit à volume constant.
Les réservoirs transparents permettent d'observer la transformation d'état.
L'air est utilisé comme gaz de test.
Dans le premier réservoir, situé sur la gauche, le volume d'air emprisonné est réduit ou augmenté au moyen d'un compresseur et d'huile hydraulique.
La transformation d'état isotherme se produit.
Le compresseur peut également servir de pompe à vide.
Lorsque les modifications se produisent lentement, la transformation d'état se fait à une température pratiquement constante.
Dans le deuxième réservoir, situé sur la droite, la température du gaz de test est augmentée au moyen d'un chauffage électrique régulé et l'augmentation de pression qui s'en suit est mesurée.
Le volume du gaz emprisonné reste constant.
Les valeurs de température, pression et volume sont mesurées de manière électronique, affichées numériquement et transférées vers un PC pour y être traitées.
La documentation didactique bien structurée expose les principes de base et guide l´étudiant dans la réalisation des essais.
Contenu didactique / Essais
- étudier expérimentalement les lois qui régissent les transformations d´état des gaz
- transformation d´état isotherme, loi de Boyle-Mariotte
- transformation d´état isochore, 2 ^ème^ loi de Gay-Lussac
Les grandes lignes
- Transformations d´état isotherme et isochore de l´ air

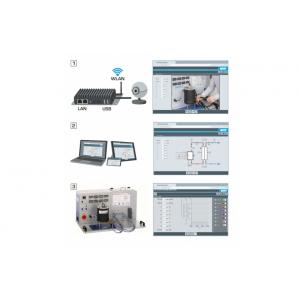

- Logiciel GUNT d´ acquisition, de traitement et de visualisation des données de mesure
Les caractéristiques techniques
Compresseur / pompe à vide
- puissance: 60W
- pression à l'entrée: 213mbar
- pression à la sortie: 2bar
Régulateur de température
- PID, 300W, limitée jusqu´à 80ºC
Plages de mesure
Température
- réservoir 1: 0...80ºC
- réservoir 2: 0...80ºC
Pression
- réservoir 1: 0...4bar absolue
- réservoir 2 : 0...2bar absolue
Volume
- réservoir 1: 0...3L
- étudier expérimentalement les lois qui régissent les transformations d´état des gaz
- transformation d´état isotherme, loi de Boyle-Mariotte
- transformation d´état isochore, 2 ^ème^ loi de Gay-Lussac
Les grandes lignes
- Transformations d´état isotherme et isochore de l´ air
- Logiciel GUNT d´ acquisition, de traitement et de visualisation des données de mesure
Les caractéristiques techniques
Compresseur / pompe à vide
- puissance: 60W
- pression à l'entrée: 213mbar
- pression à la sortie: 2bar
Régulateur de température
- PID, 300W, limitée jusqu´à 80ºC
Plages de mesure
Température
- réservoir 1: 0...80ºC
- réservoir 2: 0...80ºC
Pression
- réservoir 1: 0...4bar absolue
- réservoir 2 : 0...2bar absolue
Volume
- réservoir 1: 0...3L
Informations logistiques
Dimensions et poids
Lxlxh: 900x550x900mm
Poids: env. 50kg
Necessaire au fonctionnement
230V, 50Hz/60Hz, 1 phase ou 120V, 60Hz/CSA, 1 phase
Liste de livraison
1 appareil d'essai
1 CD avec logiciel GUNT + cáble USB
1L d´ huile hydraulique
1 entonnoir de remplissage
1 documentation didactique
Lxlxh: 900x550x900mm
Poids: env. 50kg
Necessaire au fonctionnement
230V, 50Hz/60Hz, 1 phase ou 120V, 60Hz/CSA, 1 phase
Liste de livraison
1 appareil d'essai
1 CD avec logiciel GUNT + cáble USB
1L d´ huile hydraulique
1 entonnoir de remplissage
1 documentation didactique
