Ref: EWTGUWL420
WL 420 Conduction thermique dans des métaux (Réf. 060.42000)
Avec interface PC USB et logiciel inclus
La conduction thermique fait partie des trois formes principales du transfert de chaleur.
Suivant le deuxième principe de la thermodynamique, la conduction thermique se produit toujours du niveau d´énergie le plus élevé vers le plus bas.
On parle de conduction thermique stationnaire lorsque, malgré un apport et une évacuation continus de chaleur, la température d´ un corps ne change pas.

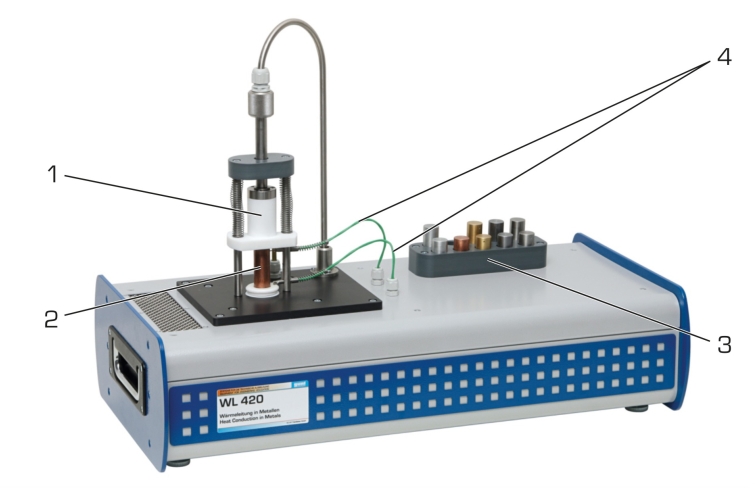

WL 420 offre des essais de base permettant un enseignement ciblé sur le thème de la conduction thermique à travers différents métaux.
On insère pour cela un d´ onze éprouvettes.

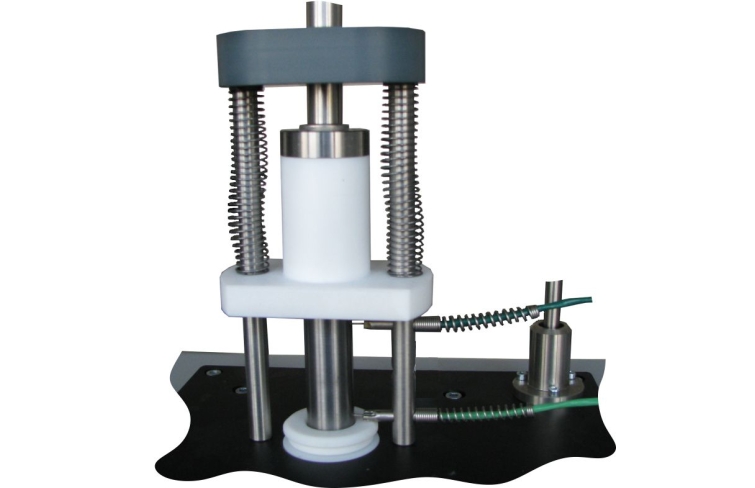

L´éprouvette est chauffée dans la partie supérieure grâce à un dispositif de chauffage électrique, et elle est refroidie dans la partie inférieure par le biais d´ un élément Peltier.
La conduction thermique à travers chaque éprouvette se fait du haut vers le bas.
Pour étudier la conductivité thermique à travers des métaux multicouches, il est possible d´ insérer deux éprouvettes en même temps dans l´ appareil d´ essai.
Des composants adaptés de manière optimale assurent le chauffage rapide et des mesures de faible niveau de pertubation.

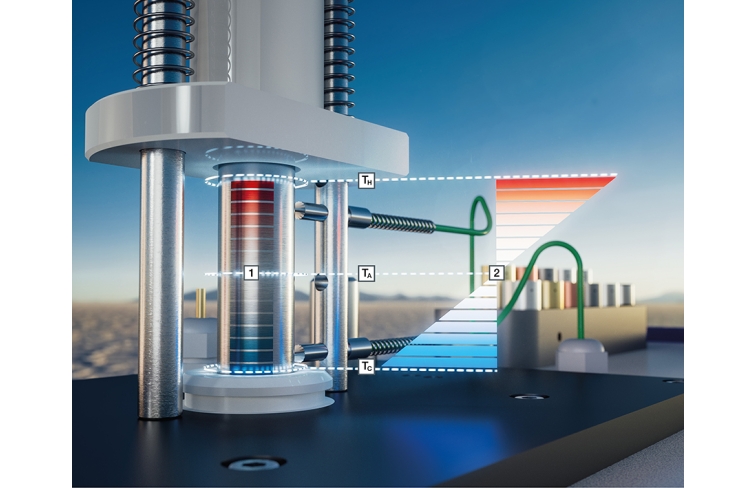

La température des éprouvettes de métal est enregistrée à l´ aide de thermocouples au niveau des faces supérieure et inférieure.
La technique de mesure assistée par microprocesseur est bien protégée à l´ intérieur du boîtier.

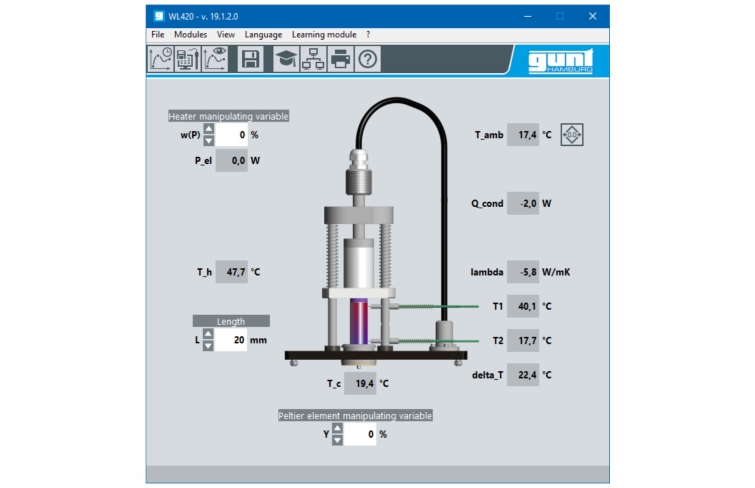

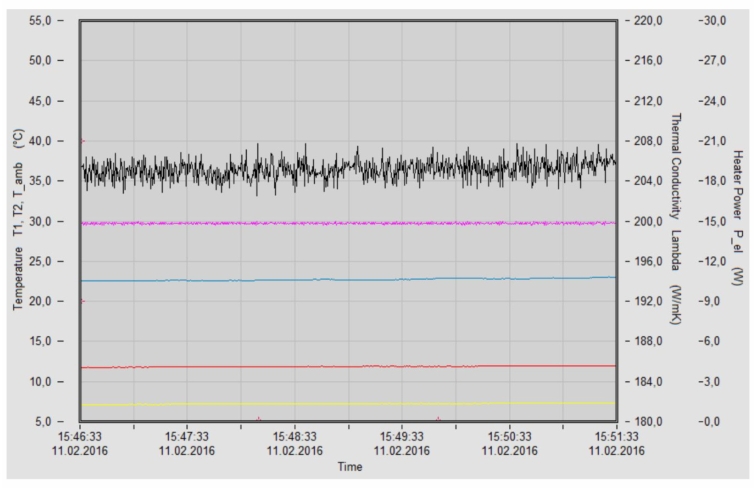

Le logiciel GUNT se compose d´ un logiciel pour la commande de l´ installation et l´ acquisition de données, et d´ un logiciel d´ apprentissage.

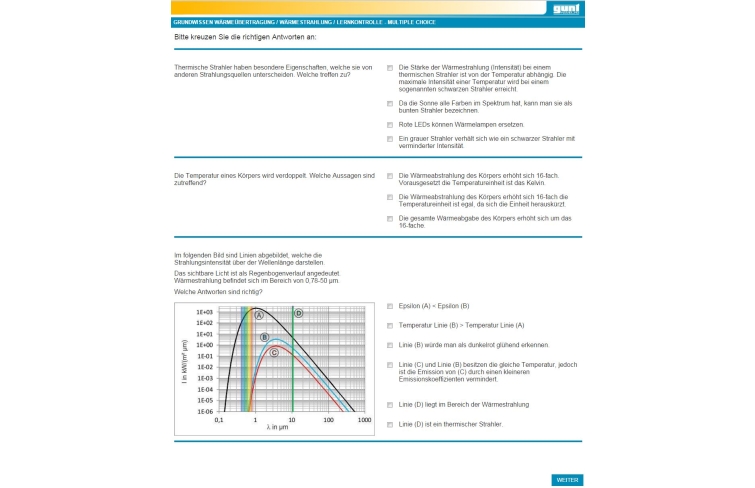

Le logiciel d´ apprentissage contribue dans une grande mesure à la compréhension des principes de base théoriques par des textes explicatifs et des illustrations.
Avec l´ aide d´ un système auteur, le professeur peut créer d´ autres exercices.
La commande et l´ utilisation de l´ appareil d´ essai s´ effectuent par l´ intermédiaire d´ un PC (non compris dans la livraison) connecté par une interface USB.
Un nombre quelconque de postes de travail équipés du logiciel GUNT peut être utilisé pour l´ observation et l´évaluation des essais via une connexion LAN/WLAN en utilisant une seule licence.
Suivant le deuxième principe de la thermodynamique, la conduction thermique se produit toujours du niveau d´énergie le plus élevé vers le plus bas.
On parle de conduction thermique stationnaire lorsque, malgré un apport et une évacuation continus de chaleur, la température d´ un corps ne change pas.
WL 420 offre des essais de base permettant un enseignement ciblé sur le thème de la conduction thermique à travers différents métaux.
On insère pour cela un d´ onze éprouvettes.
L´éprouvette est chauffée dans la partie supérieure grâce à un dispositif de chauffage électrique, et elle est refroidie dans la partie inférieure par le biais d´ un élément Peltier.
La conduction thermique à travers chaque éprouvette se fait du haut vers le bas.
Pour étudier la conductivité thermique à travers des métaux multicouches, il est possible d´ insérer deux éprouvettes en même temps dans l´ appareil d´ essai.
Des composants adaptés de manière optimale assurent le chauffage rapide et des mesures de faible niveau de pertubation.
La température des éprouvettes de métal est enregistrée à l´ aide de thermocouples au niveau des faces supérieure et inférieure.
La technique de mesure assistée par microprocesseur est bien protégée à l´ intérieur du boîtier.
Le logiciel GUNT se compose d´ un logiciel pour la commande de l´ installation et l´ acquisition de données, et d´ un logiciel d´ apprentissage.
Le logiciel d´ apprentissage contribue dans une grande mesure à la compréhension des principes de base théoriques par des textes explicatifs et des illustrations.
Avec l´ aide d´ un système auteur, le professeur peut créer d´ autres exercices.
La commande et l´ utilisation de l´ appareil d´ essai s´ effectuent par l´ intermédiaire d´ un PC (non compris dans la livraison) connecté par une interface USB.
Un nombre quelconque de postes de travail équipés du logiciel GUNT peut être utilisé pour l´ observation et l´évaluation des essais via une connexion LAN/WLAN en utilisant une seule licence.
Contenu didactique / Essais
- description de l´évolution avant l´ atteinte de l´état stationnaire
- calcul de la conductivité thermique Lambda de différents métaux
- calcul de la résistance thermique de l´éprouvette
- transfert de chaleur avec différentes éprouvettes installés en série

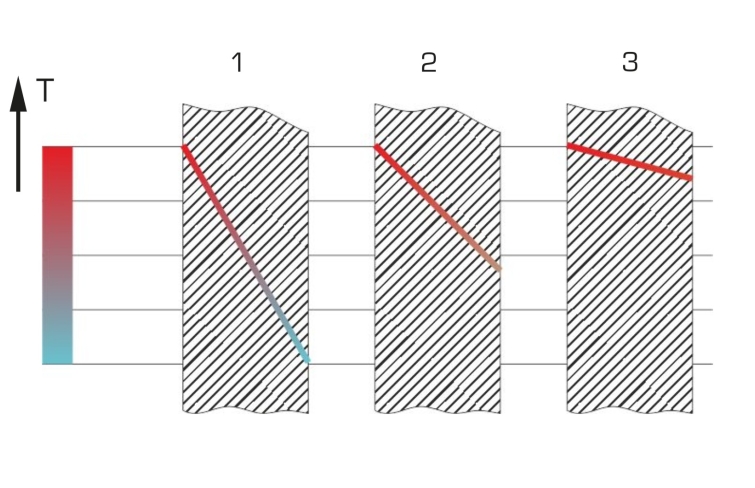

- influence de la longueur de l´éprouvette sur le transfert de chaleur
- GUNT-E-Learning
cours multimédia en ligne, qui permet un apprentissage indépendant du temps et du lieu
accès via un navigateur Internet
logiciel d´ apprentissage avec différents modules d´ apprentissage
cours sur les principes de base
des cours thématiques détaillés
contrôle par un examen ciblé du contenu didactique
système auteur avec éditeur pour l´ intégration de son propre contenu local dans le logiciel d´ apprentissage
Les grandes lignes
- influence de différents métaux sur la conduction thermique
- capacité de mise en réseau: l´ accès en réseau aux essais en cours par un nombre quelconque de postes de travail externes
- logiciel GUNT: logiciel d´ apprentissage, acquisition de données et logiciel d´ apprentissage
- E-Learning: documentation didactique multimédia disponible en ligne
- description de l´évolution avant l´ atteinte de l´état stationnaire
- calcul de la conductivité thermique Lambda de différents métaux
- calcul de la résistance thermique de l´éprouvette
- transfert de chaleur avec différentes éprouvettes installés en série
- influence de la longueur de l´éprouvette sur le transfert de chaleur
- GUNT-E-Learning
cours multimédia en ligne, qui permet un apprentissage indépendant du temps et du lieu
accès via un navigateur Internet
logiciel d´ apprentissage avec différents modules d´ apprentissage
cours sur les principes de base
des cours thématiques détaillés
contrôle par un examen ciblé du contenu didactique
système auteur avec éditeur pour l´ intégration de son propre contenu local dans le logiciel d´ apprentissage
Les grandes lignes
- influence de différents métaux sur la conduction thermique
- capacité de mise en réseau: l´ accès en réseau aux essais en cours par un nombre quelconque de postes de travail externes
- logiciel GUNT: logiciel d´ apprentissage, acquisition de données et logiciel d´ apprentissage
- E-Learning: documentation didactique multimédia disponible en ligne
Caractéristiques techniques
Élément Peltier
- puissance de refroidissement: 56,6W
Dispositif de chauffage
- puissance de chauffe: 30W
- limitation de la température: 150ºC
Échantillons Ø 20mm
Longueur entre les points de mesure
- 5x 20mm (cuivre, acier, acier inoxydable, laiton, aluminium)
- 5x 40mm (cuivre, acier, acier inoxydable, laiton, aluminium)
- 1x 40mm avec encoche (aluminium)
Plages de mesure
- température: 4x 0...325ºC
- puissance de chauffe: 0...50W
230V, 50Hz, 1 phase
Élément Peltier
- puissance de refroidissement: 56,6W
Dispositif de chauffage
- puissance de chauffe: 30W
- limitation de la température: 150ºC
Échantillons Ø 20mm
Longueur entre les points de mesure
- 5x 20mm (cuivre, acier, acier inoxydable, laiton, aluminium)
- 5x 40mm (cuivre, acier, acier inoxydable, laiton, aluminium)
- 1x 40mm avec encoche (aluminium)
Plages de mesure
- température: 4x 0...325ºC
- puissance de chauffe: 0...50W
230V, 50Hz, 1 phase
Informations logistiques
Dimensions et poids
Lxlxh: 670x350x480mm
Poids: env. 18kg
Necessaire au fonctionnement
PC avec Windows
Liste de livraison
1 appareil d´ essai
11 échantillons de métal
1 CD avec système auteur du logiciel d'apprentissage
1 CD avec logiciel GUNT + câble USB
1 documentation didactique
Lxlxh: 670x350x480mm
Poids: env. 18kg
Necessaire au fonctionnement
PC avec Windows
Liste de livraison
1 appareil d´ essai
11 échantillons de métal
1 CD avec système auteur du logiciel d'apprentissage
1 CD avec logiciel GUNT + câble USB
1 documentation didactique
Techniques > Thermique > Principes de base thermodynamique > Principes de la transmission de chaleur
Formations > STL > Thermodynamique
Poids: 18 Kg Delai de livraison estimé : 5 semaines
