Ref: EWTGUWL920
WL 920 Banc d'essai des techniques de mesure de la température (Réf. 060.92000)
Étude du comportement stationnaire et non stationnaire de la température et de sauts de température
Pour mesurer les températures, différents processus physiques sont utilisés.
Les températures peuvent être lues directement, par le biais par exemple de la dilatation dun fluide de mesure sur une échelle graduée.
Dans lindustrie, les températures sont souvent mesurées électroniquement.
Lavantage des mesures électroniques est de faciliter le traitement ultérieur ou la transmission des signaux électriques vers des points distants (régulateurs, affichages externes).

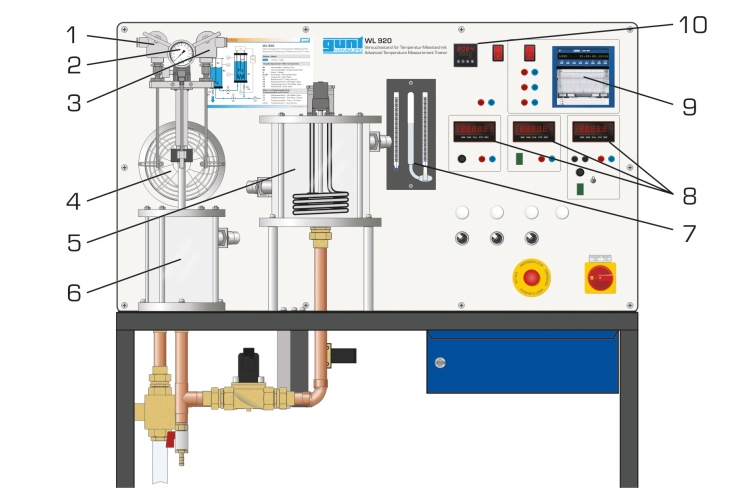

Le banc dessai WL 920 permet de réaliser et de comparer différentes méthodes de mesure de la température.

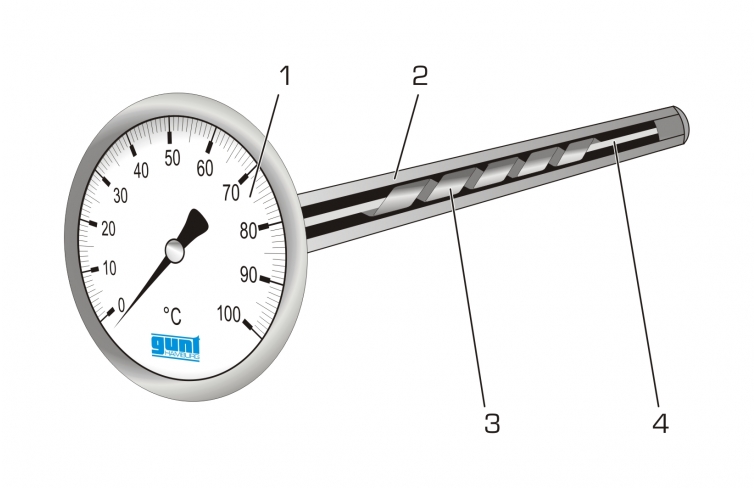

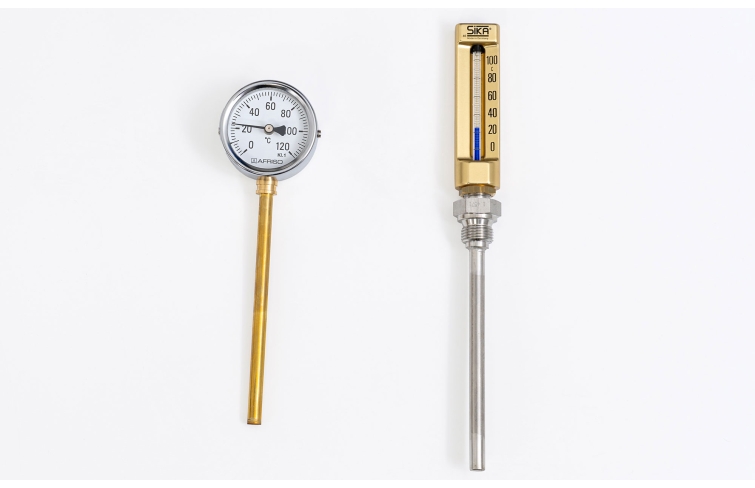

Létude des procédés non électriques se fait avec un thermomètre à liquide et un thermomètre bimétallique.
Pour les mesures de température électriques, un thermocouple de type K, une thermomètre à résistance Pt100 et une thermistance NTC sont fournis.
Pour mesurer lhumidité relative humidité de lair, un psychromètre avec deux thermomètres à liquide.
Pour comparer les différents procédés de mesure, les capteurs de température à étudier sont fixés à un dispositif réglable en hauteur, au-dessus du réservoir dessai.
Une soufflante assure des conditions ambiantes pratiquement constantes.

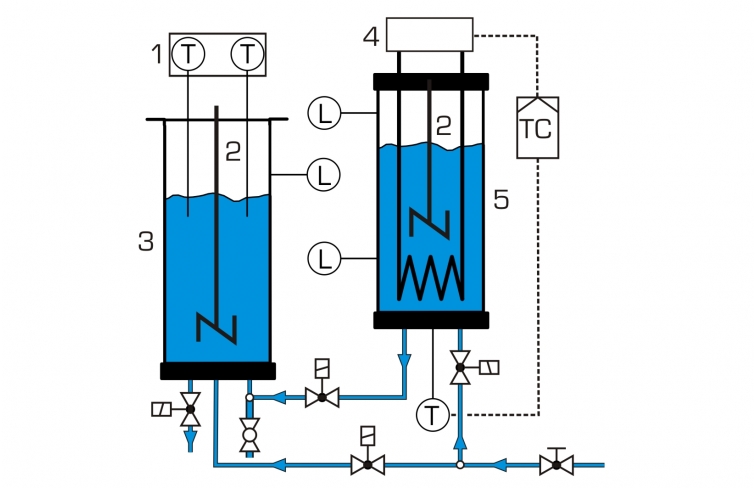

Un second réservoir avec dispositif de chauffage à commande électronique fournit de leau à une température de 80°C max. Leau chauffée à la température de consigne est acheminée dans le réservoir dessai.
En abaissant le dispositif réglable en hauteur, les capteurs de température sont immergés dans leau pour les mesures.

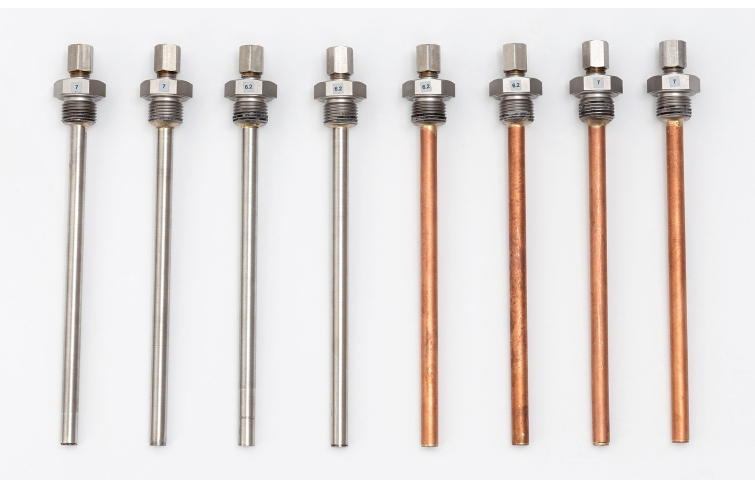

Pour faire varier la réponse, les capteurs de température du thermocouple et du thermomètre à résistance dans des doigts de gant en cuivre ou en acier inoxydable.
Les valeurs mesurées par le thermomètre à liquide, le thermomètre bimétallique et le psychromètre sont lues de manière analogique.
Les valeurs de mesure des capteurs de température électriques sont affichées numériquement et transmises directement à un PC via USB.

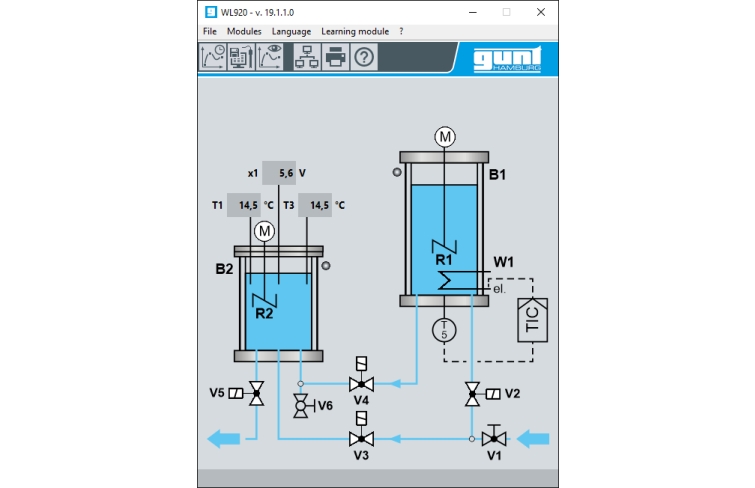

Le logiciel GUNT fourni permet de consigner les températures dans un rapport de mesure en fonction du temps et de documenter ainsi les différents comportements temporels.
Des sauts de température définis ainsi quun comportement thermique stationnaire et instationnaire peuvent être étudiés.
Les températures peuvent être lues directement, par le biais par exemple de la dilatation dun fluide de mesure sur une échelle graduée.
Dans lindustrie, les températures sont souvent mesurées électroniquement.
Lavantage des mesures électroniques est de faciliter le traitement ultérieur ou la transmission des signaux électriques vers des points distants (régulateurs, affichages externes).
Le banc dessai WL 920 permet de réaliser et de comparer différentes méthodes de mesure de la température.
Létude des procédés non électriques se fait avec un thermomètre à liquide et un thermomètre bimétallique.
Pour les mesures de température électriques, un thermocouple de type K, une thermomètre à résistance Pt100 et une thermistance NTC sont fournis.
Pour mesurer lhumidité relative humidité de lair, un psychromètre avec deux thermomètres à liquide.
Pour comparer les différents procédés de mesure, les capteurs de température à étudier sont fixés à un dispositif réglable en hauteur, au-dessus du réservoir dessai.
Une soufflante assure des conditions ambiantes pratiquement constantes.
Un second réservoir avec dispositif de chauffage à commande électronique fournit de leau à une température de 80°C max. Leau chauffée à la température de consigne est acheminée dans le réservoir dessai.
En abaissant le dispositif réglable en hauteur, les capteurs de température sont immergés dans leau pour les mesures.
Pour faire varier la réponse, les capteurs de température du thermocouple et du thermomètre à résistance dans des doigts de gant en cuivre ou en acier inoxydable.
Les valeurs mesurées par le thermomètre à liquide, le thermomètre bimétallique et le psychromètre sont lues de manière analogique.
Les valeurs de mesure des capteurs de température électriques sont affichées numériquement et transmises directement à un PC via USB.
Le logiciel GUNT fourni permet de consigner les températures dans un rapport de mesure en fonction du temps et de documenter ainsi les différents comportements temporels.
Des sauts de température définis ainsi quun comportement thermique stationnaire et instationnaire peuvent être étudiés.
Contenu didactique / Essais
- familiarisation avec différents procédés de mesure de la température:
procédés non électriques: thermomètre à liquide, thermomètre bimétallique
procédés électriques: thermocouple de type K, thermomètre à résistance Pt100, thermistance NTC
- détermination de lhumidité de lair avec un psychromètre
- familiarisation avec les instruments de mesure de la température
- comportement de réponse des capteurs
- comportement stationnaire et non stationnaire
- familiarisation avec différents procédés de mesure de la température:
procédés non électriques: thermomètre à liquide, thermomètre bimétallique
procédés électriques: thermocouple de type K, thermomètre à résistance Pt100, thermistance NTC
- détermination de lhumidité de lair avec un psychromètre
- familiarisation avec les instruments de mesure de la température
- comportement de réponse des capteurs
- comportement stationnaire et non stationnaire
Poids: 185 Kg Delai de livraison estimé : 16 semaines
